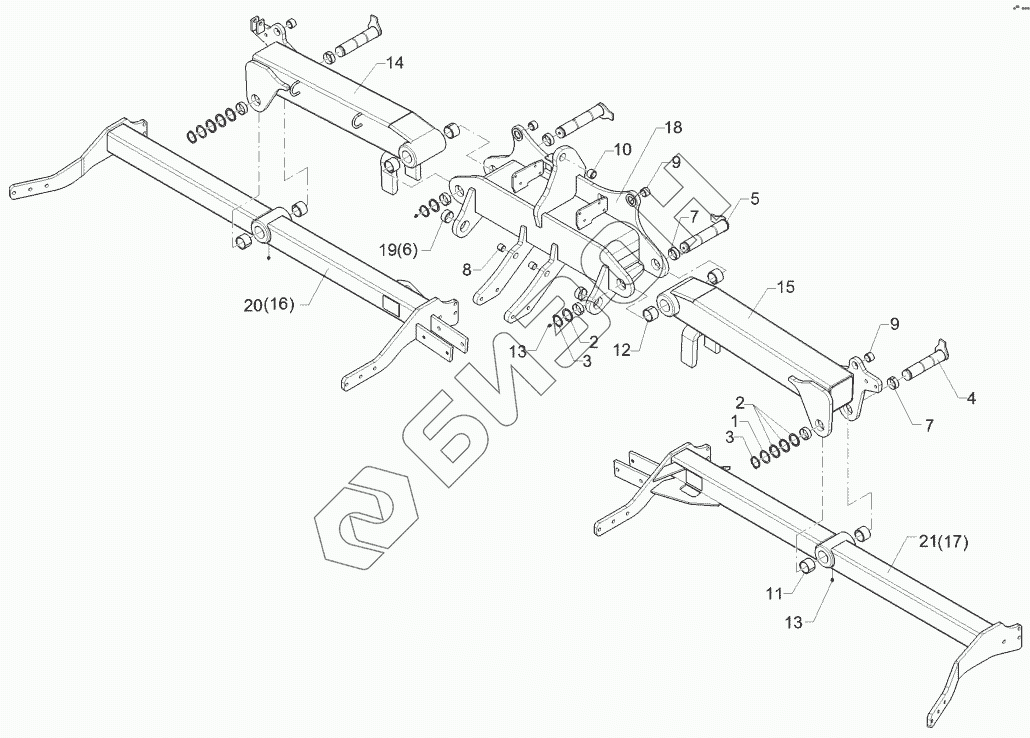

Графический каталог запасных частей к технике: Lemken Karat 9/600 KA. 62210244 Roller frame
1
2
2
3
3
4
5
6
7
7
8
9
9
10
11
12
13
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 305 2150 | Клин |
Загрузка ...
|
|
| 2 | 305 2255 | Supporting washer |
Загрузка ...
|
|
| 3 | 305 8877 | Крепежное кольцо |
Загрузка ...
|
|
| 4 | 313 5035 | Pin with stop |
Загрузка ...
|
|
| 5 | 313 5037 | Pin with stop |
Загрузка ...
|
|
| 6 | 317 2023 | Expansion bush |
Загрузка ...
|
|
| 7 | 317 2024 | Expansion bush |
Загрузка ...
|
|
| 8 | 317 3356 | Expansion bush |
Загрузка ...
|
|
| 9 | 317 3417 | Expansion bush |
Загрузка ...
|
|
| 10 | 317 3422 | Expansion bush |
Загрузка ...
|
|
| 11 | 317 3433 | Расширительная втулка |
Загрузка ...
|
|
| 12 | 317 3434 | Expansion bush |
Загрузка ...
|
|
| 13 | 323 6348 | Смазочный ниппель |
Загрузка ...
|
|
| 14 | 422 4014 | Lateral part - roller |
Загрузка ...
|
|
| 15 | 422 4015 | Lateral part - roller |
Загрузка ...
|
|
| 16 | 422 4024 | Balance bar |
Загрузка ...
|
|
| 17 | 422 4025 | Balance bar |
Загрузка ...
|
|
| 18 | 42210208 | Center section - roller |
Загрузка ...
|
|
| 19 | 31710182 | Expansion bush |
Загрузка ...
|
|
| 20 | 42210270 | Balance bar |
Загрузка ...
|
|
| 21 | 42210271 | Balance bar |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
