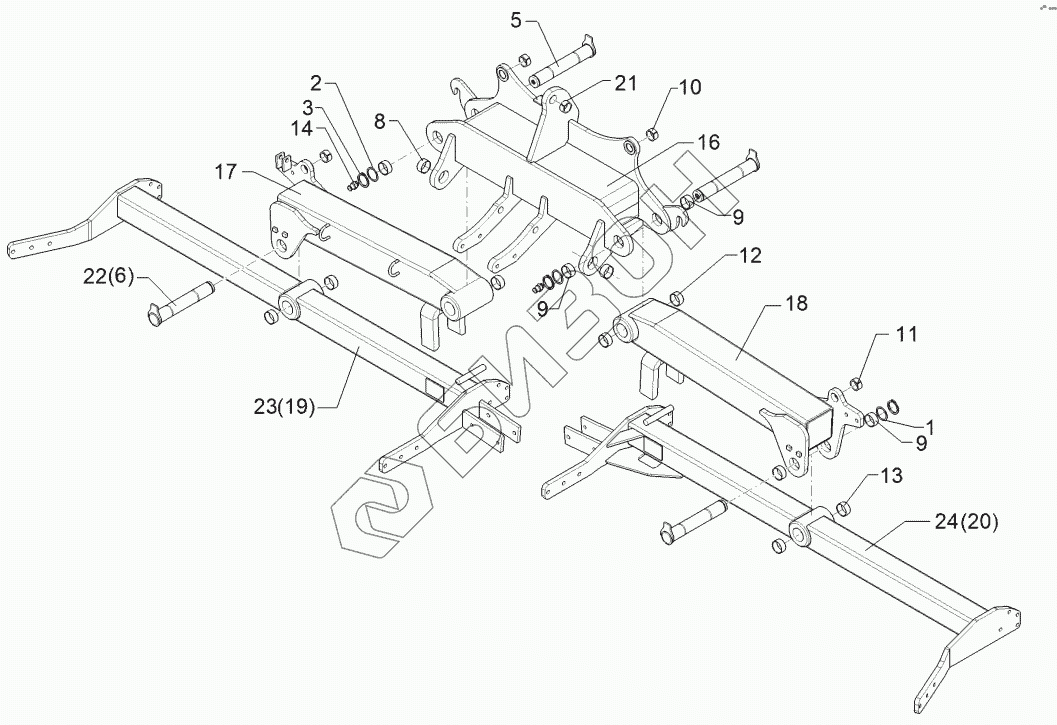

Графический каталог запасных частей к технике: Lemken Karat 9/600 KA. 6224014 Roller frame

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
5
6
8
9
9
9
10
11
12
13
14
16
17
18
19
20
21
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 305 2150 Клин
Загрузка ...
2 305 2255 Supporting washer
Загрузка ...
3 305 8877 Крепежное кольцо
Загрузка ...
5 313 5037 Pin with stop
Загрузка ...
6 313 5039 Pin
Загрузка ...
8 317 2023 Expansion bush
Загрузка ...
9 317 2024 Expansion bush
Загрузка ...
10 317 3356 Expansion bush
Загрузка ...
11 317 3417 Expansion bush
Загрузка ...
12 317 3434 Expansion bush
Загрузка ...
13 317 3433 Расширительная втулка
Загрузка ...
14 323 6348 Смазочный ниппель
Загрузка ...
16 422 4002 Center section - roller
Загрузка ...
17 422 4014 Lateral part - roller
Загрузка ...
18 422 4015 Lateral part - roller
Загрузка ...
19 422 4024 Balance bar
Загрузка ...
20 422 4025 Balance bar
Загрузка ...
21 317 3422 Expansion bush
Загрузка ...
22 313 5035 Pin with stop
Загрузка ...
23 42210270 Balance bar
Загрузка ...
24 42210271 Balance bar
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
