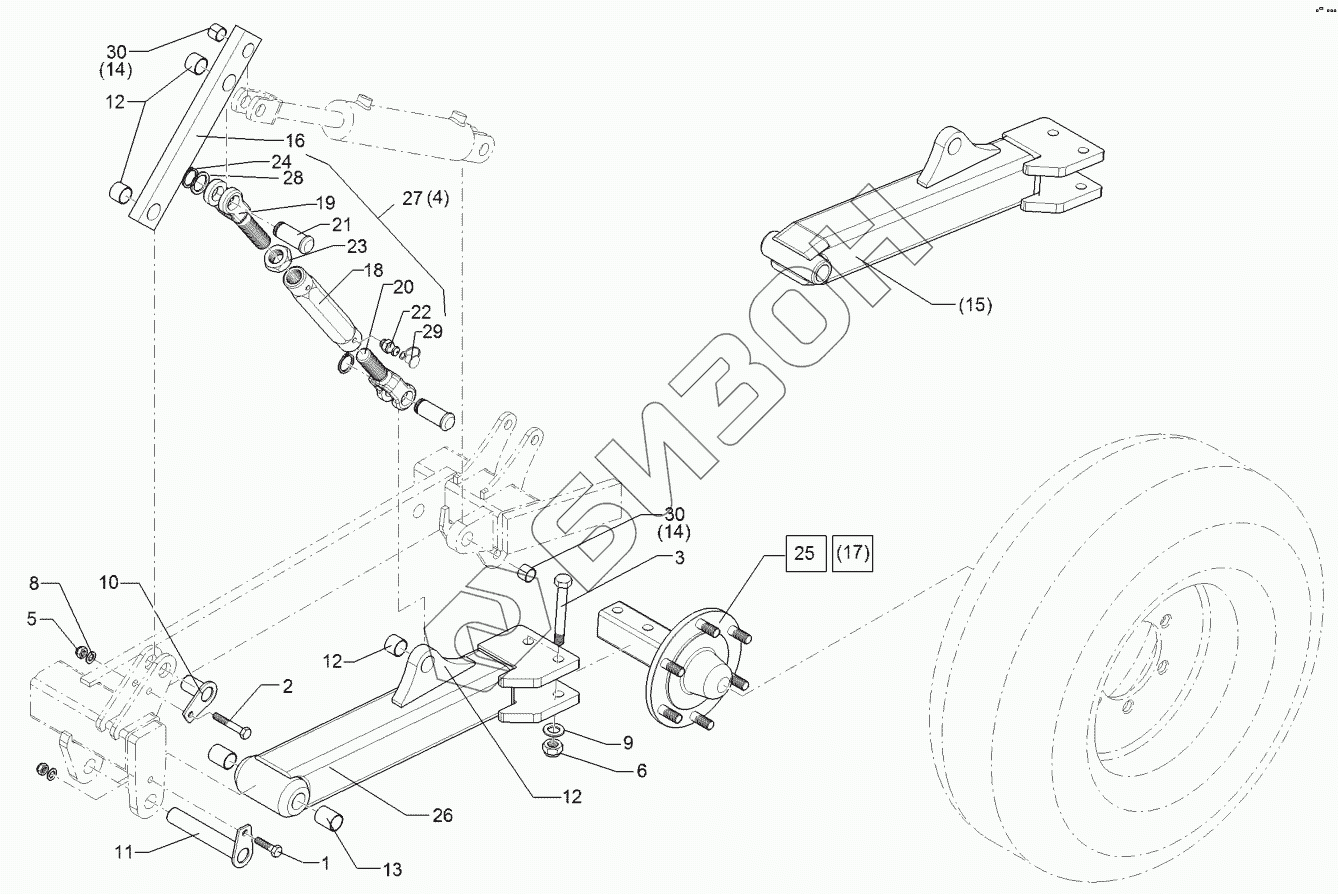

Графический каталог запасных частей к технике: Lemken Karat 9/600 KA. 6477551 Depth wheel
1
2
3
4
5
6
8
9
10
11
12
12
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 5449 | Bolt |
Загрузка ...
|
|
| 2 | 301 3406 | Шуруп M12x70-8.8 Zn DIN931 |
Загрузка ...
|
|
| 3 | 301 4467 | Hexagon bolt |
Загрузка ...
|
|
| 4 | 302 8737 | Turnbuckle |
Загрузка ...
|
|
| 5 | 303 0934 | Гайка шлицевая NM12-8 Zn DIN985 |
Загрузка ...
|
|
| 6 | 303 0936 | Гайка шлицевая NM20-8 Zn DIN985 |
Загрузка ...
|
|
| 8 | 305 6135 | Шайба 13x28x2,5 DIN 134 |
Загрузка ...
|
|
| 9 | 305 6012 | Шайба 21x37x3 ISO7089 Zn |
Загрузка ...
|
|
| 10 | 313 3058 | Pin with stop |
Загрузка ...
|
|
| 11 | 313 3059 | Pin with stop |
Загрузка ...
|
|
| 12 | 317 3029 | Sleeve bearing |
Загрузка ...
|
|
| 13 | 317 3031 | Sleeve bearing |
Загрузка ...
|
|
| 14 | 317 3345 | Expansion bush |
Загрузка ...
|
|
| 15 | 447 7551 | Wheel arm |
Загрузка ...
|
|
| 16 | 447 7552 | Lever |
Загрузка ...
|
|
| 17 | 550 7091 | Running axle end |
Загрузка ...
|
|
| 18 | 302 8785 | Threaded sleeve |
Загрузка ...
|
|
| 19 | 302 8998 | Forkpiece |
Загрузка ...
|
|
| 20 | 302 8999 | Forkpiece |
Загрузка ...
|
|
| 21 | 313 7802 | Булавка |
Загрузка ...
|
|
| 22 | 323 6348 | Смазочный ниппель |
Загрузка ...
|
|
| 23 | 303 3040 | Nut |
Загрузка ...
|
|
| 24 | 305 8867 | Крепежное кольцо |
Загрузка ...
|
|
| 25 | 550 7101 | Running axle end |
Загрузка ...
|
|
| 26 | 44710003 | Wheel arm |
Загрузка ...
|
|
| 27 | 30210036 | Turnbuckle |
Загрузка ...
|
|
| 28 | 305 2242 | Supporting washer |
Загрузка ...
|
|
| 29 | 323 6401 | Cap |
Загрузка ...
|
|
| 30 | 317 3356 | Expansion bush |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
