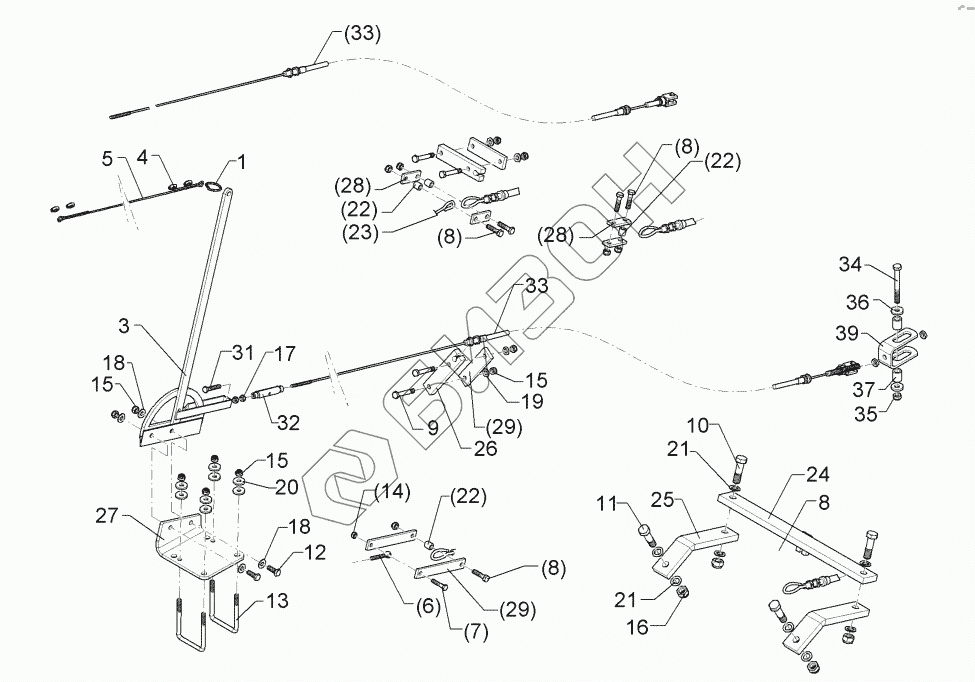

Графический каталог запасных частей к технике: Lemken Karat 9/600 KA. 6508661 Parking brake
1
3
4
5
6
7
8
8
8
8
9
10
11
12
13
14
15
15
15
16
17
18
18
19
20
21
21
22
22
22
23
24
25
26
27
28
28
29
29
31
32
33
33
34
35
36
37
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | F11 0121 | Contact breaking lug |
Загрузка ...
|
|
| 2 | F11 0320 | Bowden cable |
Загрузка ...
|
|
| 3 | F12 0053 | Lever |
Загрузка ...
|
|
| 4 | F25 0386 | Wire rope clamp |
Загрузка ...
|
|
| 5 | F25 0718 | Brake cable |
Загрузка ...
|
|
| 6 | 301 0850 | Eye bolt |
Загрузка ...
|
|
| 7 | 301 3246 | Bolt |
Загрузка ...
|
|
| 8 | 301 3380 | Bolt |
Загрузка ...
|
|
| 9 | 301 3424 | Болт |
Загрузка ...
|
|
| 10 | 301 4600 | Bolt |
Загрузка ...
|
|
| 11 | 301 4603 | Hexagon bolt |
Загрузка ...
|
|
| 12 | 301 7334 | Шуруп M12x35-8.8 Zn DIN933 |
Загрузка ...
|
|
| 13 | 301 7790 | U-bolt |
Загрузка ...
|
|
| 14 | 303 0933 | Гайка шлицевая NM10-8 DIN985 Zn |
Загрузка ...
|
|
| 15 | 303 0934 | Гайка шлицевая NM12-8 Zn DIN985 |
Загрузка ...
|
|
| 16 | 303 0936 | Гайка шлицевая NM20-8 Zn DIN985 |
Загрузка ...
|
|
| 17 | 303 1012 | Nut |
Загрузка ...
|
|
| 18 | 305 6135 | Шайба 13x28x2,5 DIN 134 |
Загрузка ...
|
|
| 19 | 305 6137 | Washer |
Загрузка ...
|
|
| 20 | 305 6167 | Шайба 13/35x5 Zn DIN 6340 |
Загрузка ...
|
|
| 21 | 305 6012 | Шайба 21x37x3 ISO7089 Zn |
Загрузка ...
|
|
| 22 | 317 6689 | Tube |
Загрузка ...
|
|
| 23 | 331 2013 | Wire rope |
Загрузка ...
|
|
| 24 | 450 8661 | Holder |
Загрузка ...
|
|
| 25 | 450 8662 | Holder |
Загрузка ...
|
|
| 26 | 450 8663 | Holder-up |
Загрузка ...
|
|
| 27 | 450 8664 | Flange plate |
Загрузка ...
|
|
| 28 | 450 8666 | Lashing |
Загрузка ...
|
|
| 29 | 459 3108 | Clamp plate |
Загрузка ...
|
|
| 31 | 301 5012 | Hexagon bolt |
Загрузка ...
|
|
| 32 | 302 8851 | Turnbuckle sleeve |
Загрузка ...
|
|
| 33 | 33110023 | Brake lever |
Загрузка ...
|
|
| 34 | 301 3621 | Hexagon bolt |
Загрузка ...
|
|
| 35 | 303 0941 | Selflocking nut |
Загрузка ...
|
|
| 36 | 305 6180 | Шайба 15 DIN7349 |
Загрузка ...
|
|
| 37 | 317 6966 | Tube |
Загрузка ...
|
|
| 38 | 33110054 | Brake lever |
Загрузка ...
|
|
| 39 | 45010081 | U-steel |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
