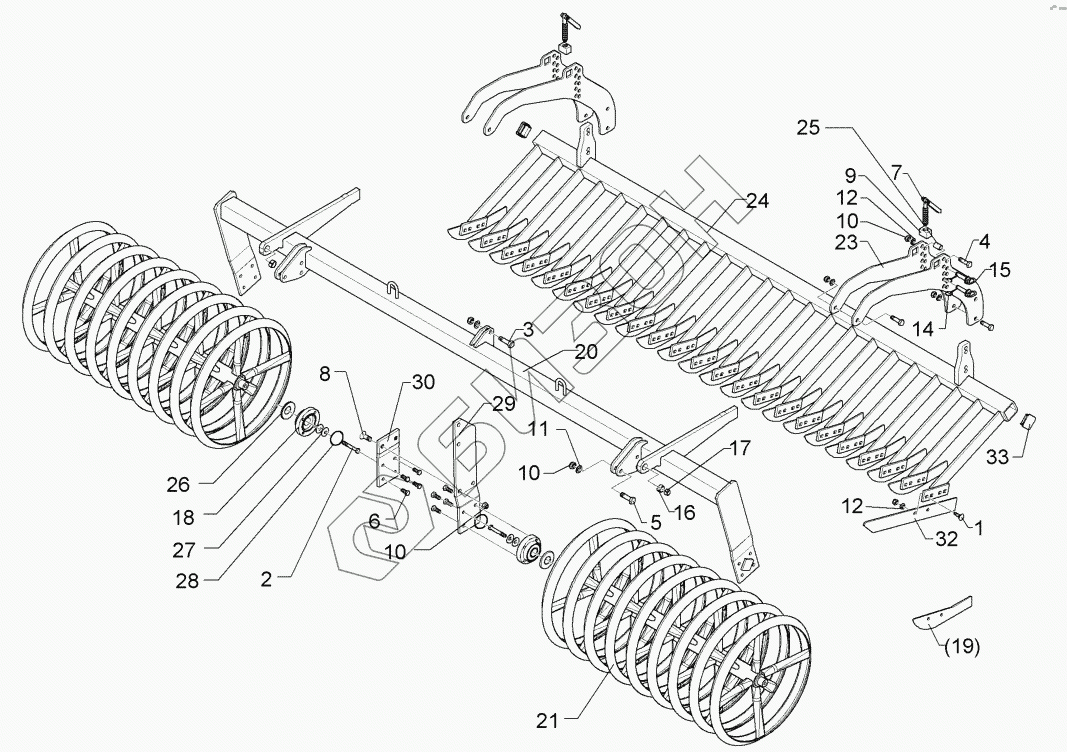

Графический каталог запасных частей к технике: Lemken Kristall 9/500KA. 6226943 Knife roller
1
2
3
4
5
6
7
8
9
10
10
10
11
12
12
14
15
16
17
18
19
20
21
23
24
25
26
27
28
29
30
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 1805 | Bolt, cup square head |
Загрузка ...
|
|
| 2 | 301 3406 | Шуруп M12x70-8.8 Zn DIN931 |
Загрузка ...
|
|
| 3 | 301 3779 | Шуруп M16x60ls35xb20-10.9Zn |
Загрузка ...
|
|
| 4 | 301 3870 | Bolt |
Загрузка ...
|
|
| 5 | 301 5363 | Hexagon bolt |
Загрузка ...
|
|
| 6 | 301 3324 | Screw |
Загрузка ...
|
|
| 7 | 302 7933 | Screw cpl. |
Загрузка ...
|
|
| 8 | 301 6141 | Countersunk bolt |
Загрузка ...
|
|
| 9 | 303 8644 | Nut for screw |
Загрузка ...
|
|
| 10 | 303 0935 | Гайка шлицевая NM16-8 Zn DIN985 |
Загрузка ...
|
|
| 11 | 305 6161 | Шайба 17/40x6 7349 200HV Zn |
Загрузка ...
|
|
| 12 | 305 6137 | Washer |
Загрузка ...
|
|
| 14 | 311 9565 | Штифт с фикс. кольцом 4,5 |
Загрузка ...
|
|
| 15 | 313 1530 | Pin with grip |
Загрузка ...
|
|
| 16 | 317 3341 | Expansion bush |
Загрузка ...
|
|
| 17 | 317 6658 | Bush |
Загрузка ...
|
|
| 18 | 319 9372 | Bearing cpl. |
Загрузка ...
|
|
| 19 | 337 5005 | Knife |
Загрузка ...
|
|
| 20 | 422 6892 | Supporting frame - R |
Загрузка ...
|
|
| 21 | 423 2184 | Knife roller |
Загрузка ...
|
|
| 23 | 422 6813 | Adjuster plate |
Загрузка ...
|
|
| 24 | 422 6821 | Cutter bar |
Загрузка ...
|
|
| 25 | 317 6681 | Tube |
Загрузка ...
|
|
| 26 | 323 0411 | Cap |
Загрузка ...
|
|
| 27 | 329 6124 | Cup spring |
Загрузка ...
|
|
| 28 | 375 1277 | O-ring |
Загрузка ...
|
|
| 29 | 422 6878 | Support plate, long |
Загрузка ...
|
|
| 30 | 422 6879 | Support plate, short |
Загрузка ...
|
|
| 33 | 32310090 | Square plug |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
