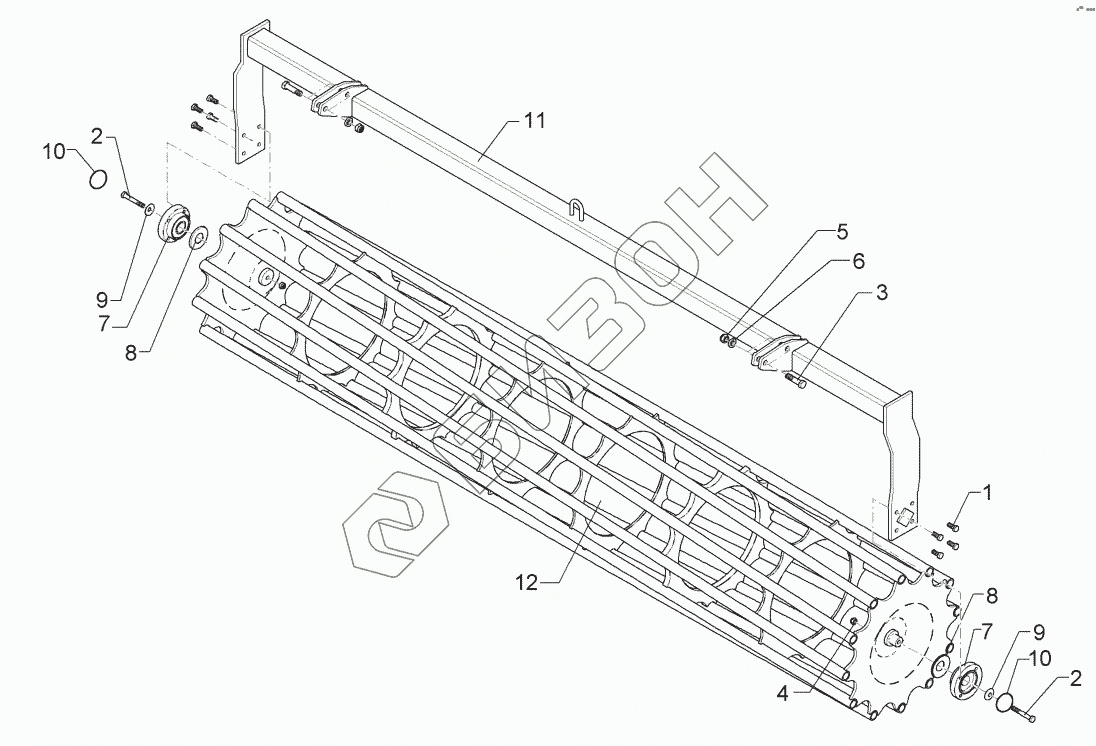

Графический каталог запасных частей к технике: Lemken Kristall 9/500KA. 6227274 Tube bar roller

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
4
5
6
7
7
8
8
9
9
10
10
11
12
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 3324 Screw
Загрузка ...
2 301 3432 Болт
Загрузка ...
3 301 3870 Bolt
Загрузка ...
4 303 0934 Гайка шлицевая NM12-8 Zn DIN985
Загрузка ...
5 303 0935 Гайка шлицевая NM16-8 Zn DIN985
Загрузка ...
6 305 6161 Шайба 17/40x6 7349 200HV Zn
Загрузка ...
7 319 9372 Bearing cpl.
Загрузка ...
8 323 0411 Cap
Загрузка ...
9 329 6124 Cup spring
Загрузка ...
10 375 1277 O-ring
Загрузка ...
11 422 7274 Supporting frame
Загрузка ...
12 423 1040 Tube bar roller
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
