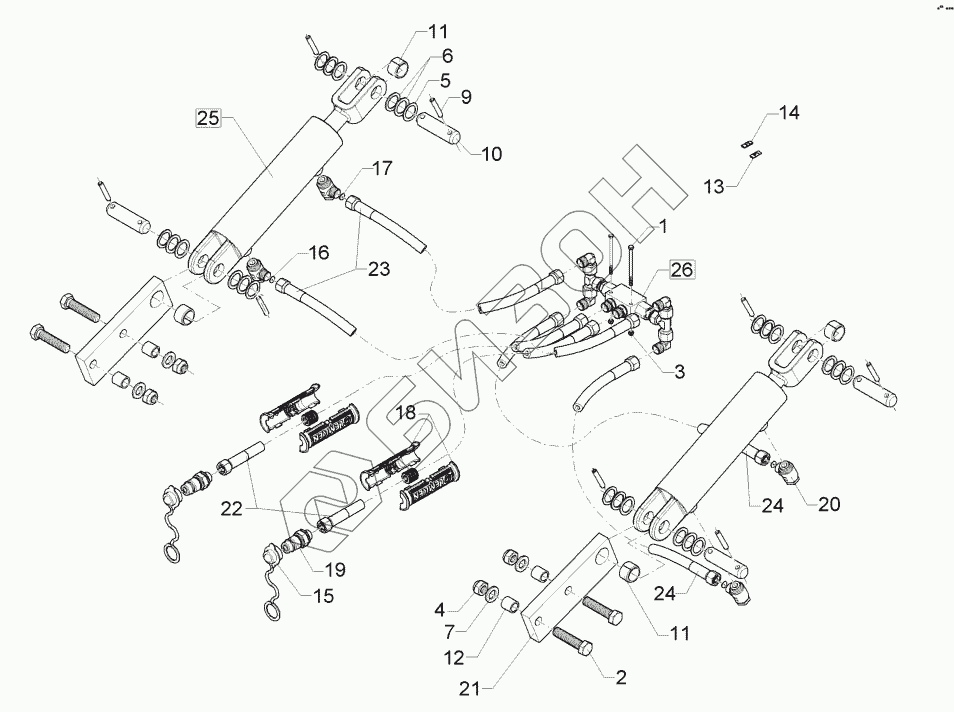

Графический каталог запасных частей к технике: Lemken Kristall 9/500KA. 67510068 Hydraulic depth adjuster
1
2
3
4
5
6
7
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 3018 | Hexagon bolt |
Загрузка ...
|
|
| 2 | 301 5066 | Шуруп M16x70-8.8 Zn DIN933 |
Загрузка ...
|
|
| 3 | 303 0929 | Selflocking nut |
Загрузка ...
|
|
| 4 | 303 0935 | Гайка шлицевая NM16-8 Zn DIN985 |
Загрузка ...
|
|
| 5 | 305 2040 | Shim |
Загрузка ...
|
|
| 6 | 305 2230 | Поддерживающая шайба |
Загрузка ...
|
|
| 7 | 305 6141 | Шайба 17/30x3 7089 200HV Zn |
Загрузка ...
|
|
| 9 | 309 7000 | Расширительная втулка |
Загрузка ...
|
|
| 10 | 313 7772 | Булавка |
Загрузка ...
|
|
| 11 | 317 3408 | Расширительная втулка |
Загрузка ...
|
|
| 12 | 317 6658 | Bush |
Загрузка ...
|
|
| 13 | 325 1603 | Marking |
Загрузка ...
|
|
| 14 | 325 1610 | Marking |
Загрузка ...
|
|
| 15 | 375 2121 | Cap |
Загрузка ...
|
|
| 16 | 375 2173 | Throttle plate |
Загрузка ...
|
|
| 17 | 375 2175 | Throttle plate |
Загрузка ...
|
|
| 18 | 375 2607 | Handle |
Загрузка ...
|
|
| 19 | 375 2718 | SVK-разъем |
Загрузка ...
|
|
| 20 | 375 4311 | Союз, вертлюг |
Загрузка ...
|
|
| 21 | 417 8472 | Ram plate |
Загрузка ...
|
|
| 22 | 47510157 | Hydraulic hose |
Загрузка ...
|
|
| 23 | 47510051 | Hose-assembly |
Загрузка ...
|
|
| 24 | 47510050 | Hose-assembly |
Загрузка ...
|
|
| 25 | 575 2323 | Ram |
Загрузка ...
|
|
| 26 | 57510076 | Assembly group |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
