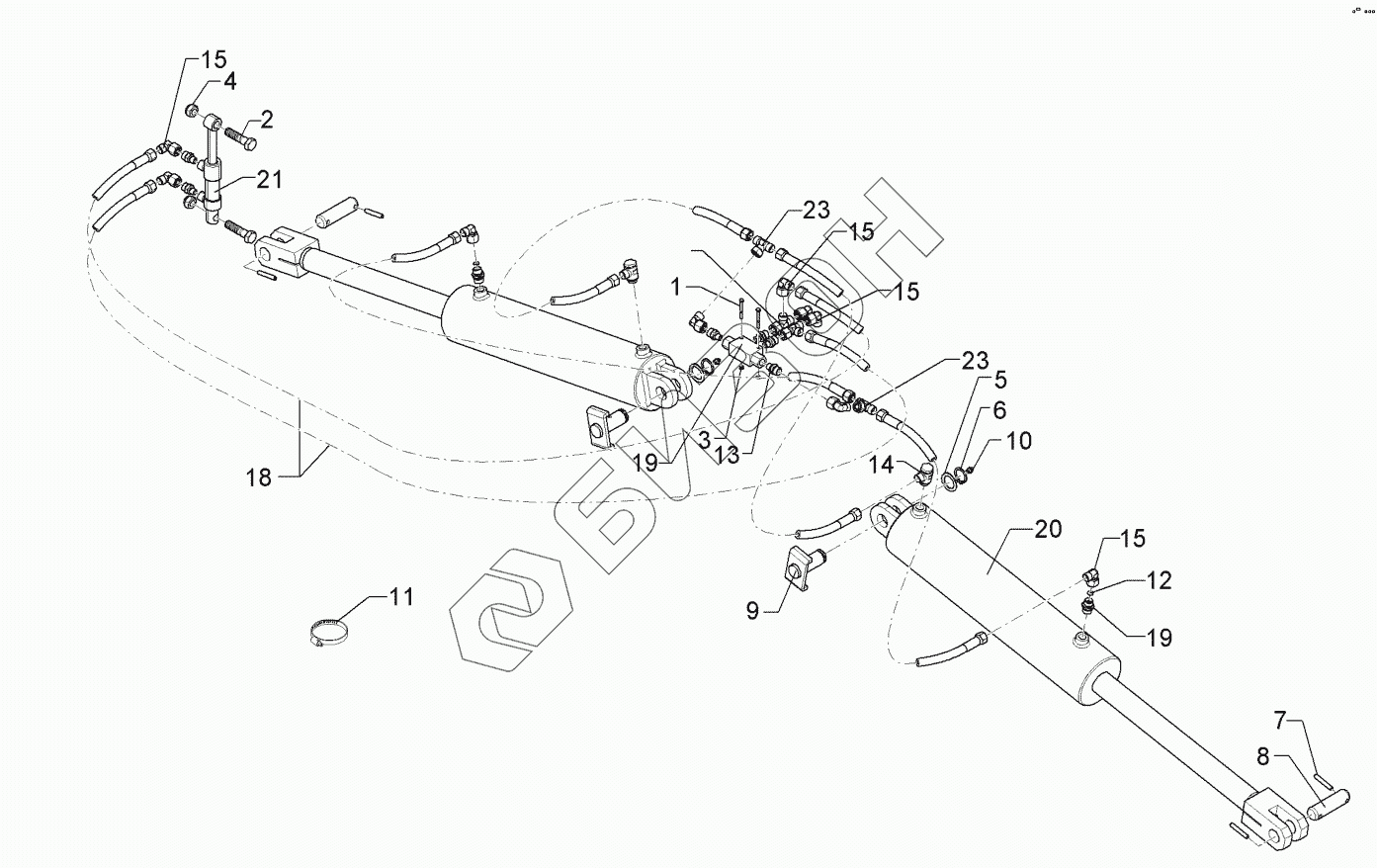

Графический каталог запасных частей к технике: Lemken Kristall 9/500KA. 67510065 Folding device
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
15
15
18
19
19
20
21
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 0370 | Hexagon bolt |
Загрузка ...
|
|
| 2 | 301 3868 | Bolt |
Загрузка ...
|
|
| 3 | 303 0929 | Selflocking nut |
Загрузка ...
|
|
| 4 | 303 0935 | Гайка шлицевая NM16-8 Zn DIN985 |
Загрузка ...
|
|
| 5 | 305 2242 | Supporting washer |
Загрузка ...
|
|
| 6 | 305 8867 | Крепежное кольцо |
Загрузка ...
|
|
| 7 | 309 7000 | Расширительная втулка |
Загрузка ...
|
|
| 8 | 313 3011 | Pin |
Загрузка ...
|
|
| 9 | 313 3023 | Pin with stop |
Загрузка ...
|
|
| 10 | 323 6348 | Смазочный ниппель |
Загрузка ...
|
|
| 11 | 325 1601 | Marking |
Загрузка ...
|
|
| 12 | 325 1608 | Marking |
Загрузка ...
|
|
| 13 | 375 2166 | Колпачок, красный |
Загрузка ...
|
|
| 14 | 375 2175 | Throttle plate |
Загрузка ...
|
|
| 15 | 375 2607 | Handle |
Загрузка ...
|
|
| 16 | 375 2718 | SVK-разъем |
Загрузка ...
|
|
| 17 | 375 4038 | Сосок |
Загрузка ...
|
|
| 18 | 375 4311 | Союз, вертлюг |
Загрузка ...
|
|
| 19 | 375 4490 | T-adjustable T-union |
Загрузка ...
|
|
| 20 | 375 4500 | Adjustable angle union |
Загрузка ...
|
|
| 21 | 375 4550 | L-adjustable T-union |
Загрузка ...
|
|
| 22 | 475 2862 | Hose-assembly |
Загрузка ...
|
|
| 23 | 475 2890 | Hose-assembly |
Загрузка ...
|
|
| 24 | 47510054 | Hose-assembly |
Загрузка ...
|
|
| 25 | 47510055 | Hose-assembly |
Загрузка ...
|
|
| 26 | 575 2161 | Невозвратный клапан |
Загрузка ...
|
|
| 27 | 575 2186 | Throttle nonreturn valve |
Загрузка ...
|
|
| 28 | 575 2262 | Hydraulic ram |
Загрузка ...
|
|
| 29 | 575 2336 | Ram |
Загрузка ...
|
|
| 30 | 57510074 | Assembly group |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
