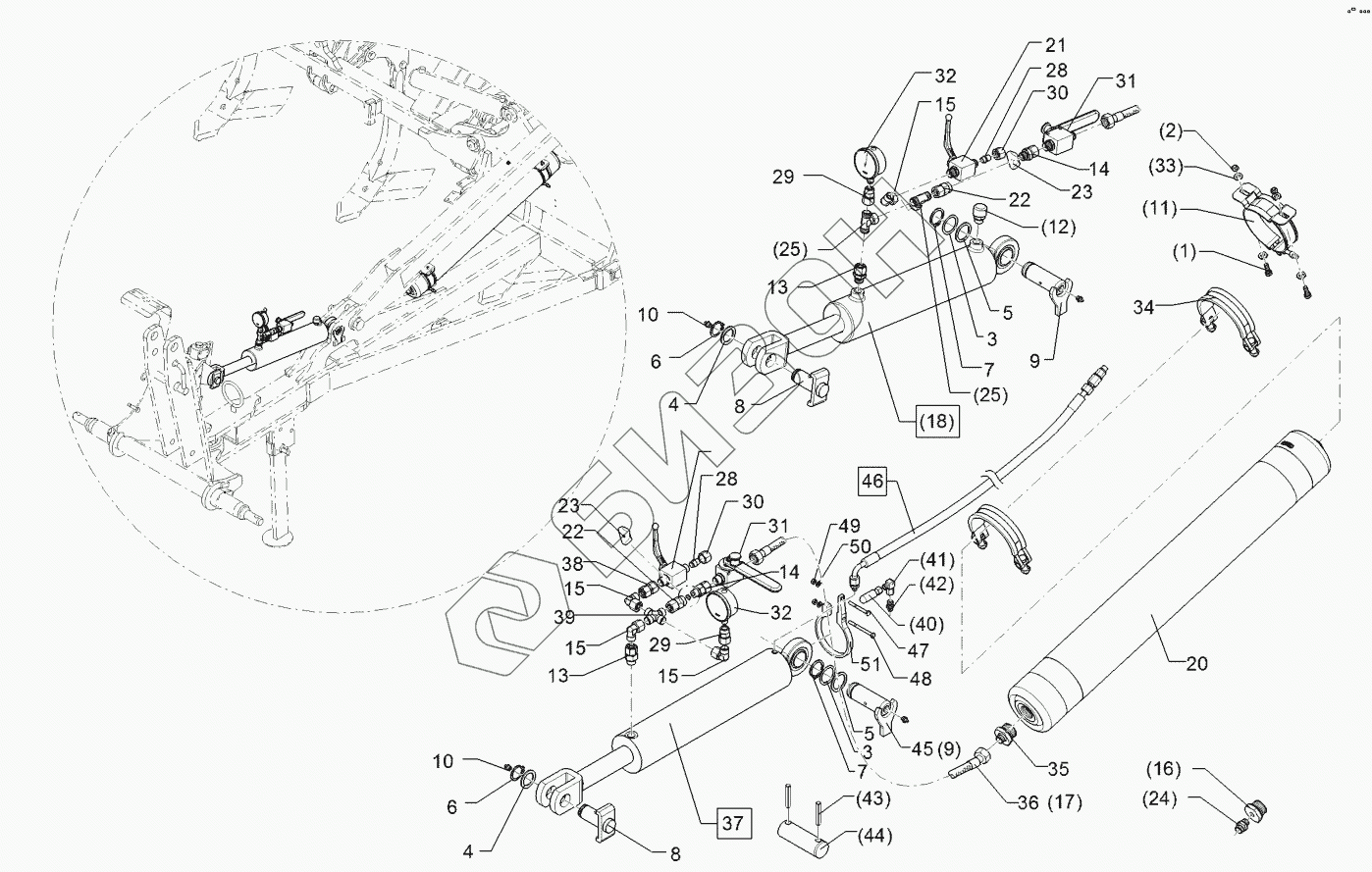

Графический каталог запасных частей к технике: Lemken Kristall 9/500KA. 6755827 Traction increase
1
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
12
13
13
14
14
15
15
15
15
16
17
18
20
21
22
22
23
23
24
25
25
28
28
29
30
30
31
31
32
32
33
34
35
36
37
38
39
40
41
42
44
45
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 5001 | Screw |
Загрузка ...
|
|
| 2 | 303 0932 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 3 | 305 2072 | Shim |
Загрузка ...
|
|
| 4 | 305 2242 | Supporting washer |
Загрузка ...
|
|
| 5 | 305 2247 | Поддерживающая шайба |
Загрузка ...
|
|
| 6 | 305 8867 | Крепежное кольцо |
Загрузка ...
|
|
| 7 | 305 8873 | Крепежное кольцо |
Загрузка ...
|
|
| 8 | 313 3024 | Pin with stop |
Загрузка ...
|
|
| 9 | 313 3509 | Pin with stop |
Загрузка ...
|
|
| 10 | 323 6348 | Смазочный ниппель |
Загрузка ...
|
|
| 11 | 325 5138 | Bracket clip |
Загрузка ...
|
|
| 12 | 375 2196 | Vent plug |
Загрузка ...
|
|
| 13 | 375 4043 | Nipple |
Загрузка ...
|
|
| 14 | 375 4041 | Nipple |
Загрузка ...
|
|
| 15 | 375 4500 | Adjustable angle union |
Загрузка ...
|
|
| 16 | 375 4631 | Reduction muff |
Загрузка ...
|
|
| 17 | 475 3243 | Hydraulic hose |
Загрузка ...
|
|
| 18 | 575 2550 | Hydraulic ram |
Загрузка ...
|
|
| 20 | 575 9060 | Pressure accumulator |
Загрузка ...
|
|
| 21 | 375 2199 | Клапан |
Загрузка ...
|
|
| 22 | 375 2205 | Connection |
Загрузка ...
|
|
| 23 | 375 2509 | Restrictor washer |
Загрузка ...
|
|
| 24 | 375 4044 | Nipple |
Загрузка ...
|
|
| 25 | 375 4490 | T-adjustable T-union |
Загрузка ...
|
|
| 28 | 375 4660 | Blind plug |
Загрузка ...
|
|
| 29 | 375 4709 | Manometer union piece |
Загрузка ...
|
|
| 30 | 375 5310 | Соединительная гайка |
Загрузка ...
|
|
| 31 | 575 2247 | Valve |
Загрузка ...
|
|
| 32 | 575 4221 | Manometer |
Загрузка ...
|
|
| 33 | 305 8694 | Шайба |
Загрузка ...
|
|
| 34 | 32510008 | Strap |
Загрузка ...
|
|
| 35 | 375 4039 | Nipple |
Загрузка ...
|
|
| 36 | 475 2268 | Hydraulic hose |
Загрузка ...
|
|
| 37 | 57510582 | Hydraulic ram |
Загрузка ...
|
|
| 38 | 375 4132 | Connection |
Загрузка ...
|
|
| 39 | 375 4600 | Cross union |
Загрузка ...
|
|
| 40 | 375 2217 | Ventilator |
Загрузка ...
|
|
| 41 | 375 4497 | Adjustable angle union |
Загрузка ...
|
|
| 42 | 37510086 | Nipple |
Загрузка ...
|
|
| 44 | 313 3512 | Pin |
Загрузка ...
|
|
| 45 | 313 3506 | Pin with stop |
Загрузка ...
|
|
| 46 | 57510769 | Control valve unit |
Загрузка ...
|
|
| 47 | 301 3032 | Hexagon bolt |
Загрузка ...
|
|
| 48 | 301 5401 | Bolt |
Загрузка ...
|
|
| 49 | 303 1009 | Nut |
Загрузка ...
|
|
| 50 | 305 8571 | Шайба |
Загрузка ...
|
|
| 51 | 47511029 | Holder |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
