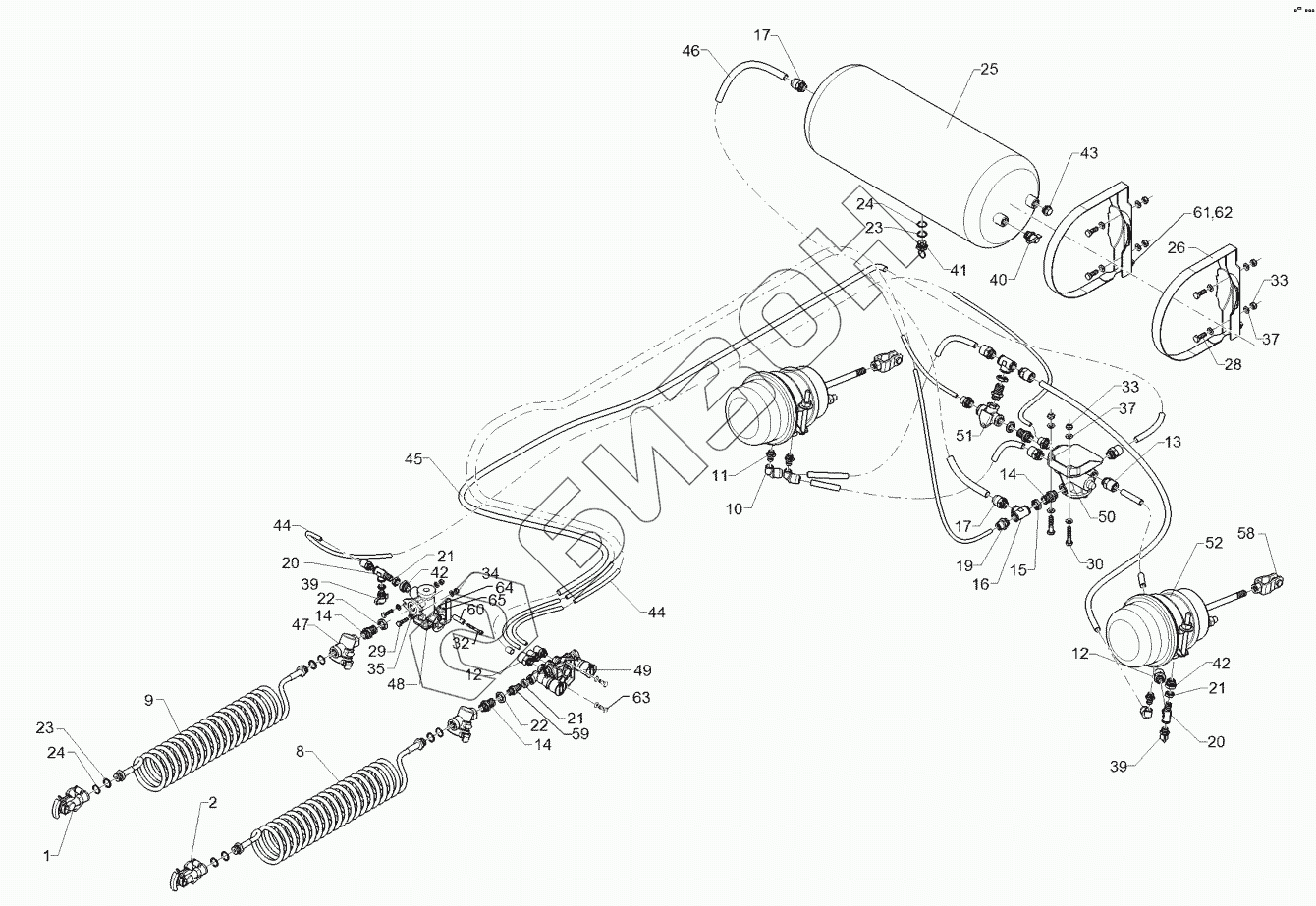

Графический каталог запасных частей к технике: Lemken Primus 10 (Часть 2). 67710102 Compressed-air brake

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
8
9
10
11
12
12
13
14
14
14
15
16
17
17
19
20
20
21
21
21
22
22
23
23
24
24
25
26
30
32
33
33
34
35
37
37
39
39
40
41
42
42
43
44
44
45
46
48
49
50
51
52
58
59
60
61
62
63
64
65
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 37710054 Hose coupling of air brake
Загрузка ...
2 37710053 Hose coupling of air brake
Загрузка ...
8 R00 0568 Spiral hose
Загрузка ...
9 R00 0569 Spiral hose
Загрузка ...
10 R00 0713 Connector
Загрузка ...
11 R00 0715 Nipple
Загрузка ...
12 R00 0718 Connector
Загрузка ...
13 R00 0719 Connector
Загрузка ...
14 R00 0722 Straight bulkhead screw
Загрузка ...
15 R00 0723 Nut
Загрузка ...
16 R00 0726 T-piece
Загрузка ...
17 R00 0855 Connector
Загрузка ...
18 R00 0856 Connector
Загрузка ...
19 R00 0857 Connector
Загрузка ...
20 R00 0858 Straight bulkhead screw
Загрузка ...
21 R00 0859 Nut
Загрузка ...
22 R00 0861 Nut
Загрузка ...
23 377 1180 Thrust ring with O-ring
Загрузка ...
24 377 1181 Thrust ring with O-ring
Загрузка ...
25 R00 4243 Compressed-air container
Загрузка ...
26 R00 4245 Strap
Загрузка ...
30 301 7534 Hexagon bolt
Загрузка ...
32 30110203 Allen screw
Загрузка ...
33 30310029 Selflocking nut
Загрузка ...
34 30310043 Selflocking nut
Загрузка ...
35 305 8695 Washer
Загрузка ...
37 30510066 Washer
Загрузка ...
38 301 7510 Hexagon bolt
Загрузка ...
39 301 7523 Hexagon bolt
Загрузка ...
40 377 1341 Test coupling
Загрузка ...
41 377 1380 Dewatering valve
Загрузка ...
42 377 1482 Reducing fitting
Загрузка ...
43 377 1490 Plug
Загрузка ...
44 37710047 Synthetic tube
Загрузка ...
45 37710048 Synthetic tube
Загрузка ...
46 37710049 Synthetic tube
Загрузка ...
48 R00 4241 Braking force regulator
Загрузка ...
49 R00 0850 Valve
Загрузка ...
50 R00 0789 Trailer brake valve
Загрузка ...
51 R00 0556 Shuttle valve
Загрузка ...
52 57710041 Combi - brake cylinder
Загрузка ...
57 577 2580 Filter
Загрузка ...
58 R00 0666 Forkpiece
Загрузка ...
59 37710133 Straight bulkhead screw
Загрузка ...
60 R00 0195 Distance tube
Загрузка ...
61 30310030 Selflocking nut
Загрузка ...
62 305 8709 Washer
Загрузка ...
63 301 6751 Hexagon bolt
Загрузка ...
64 30310042 Selflocking nut
Загрузка ...
65 305 8702 Washer
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
