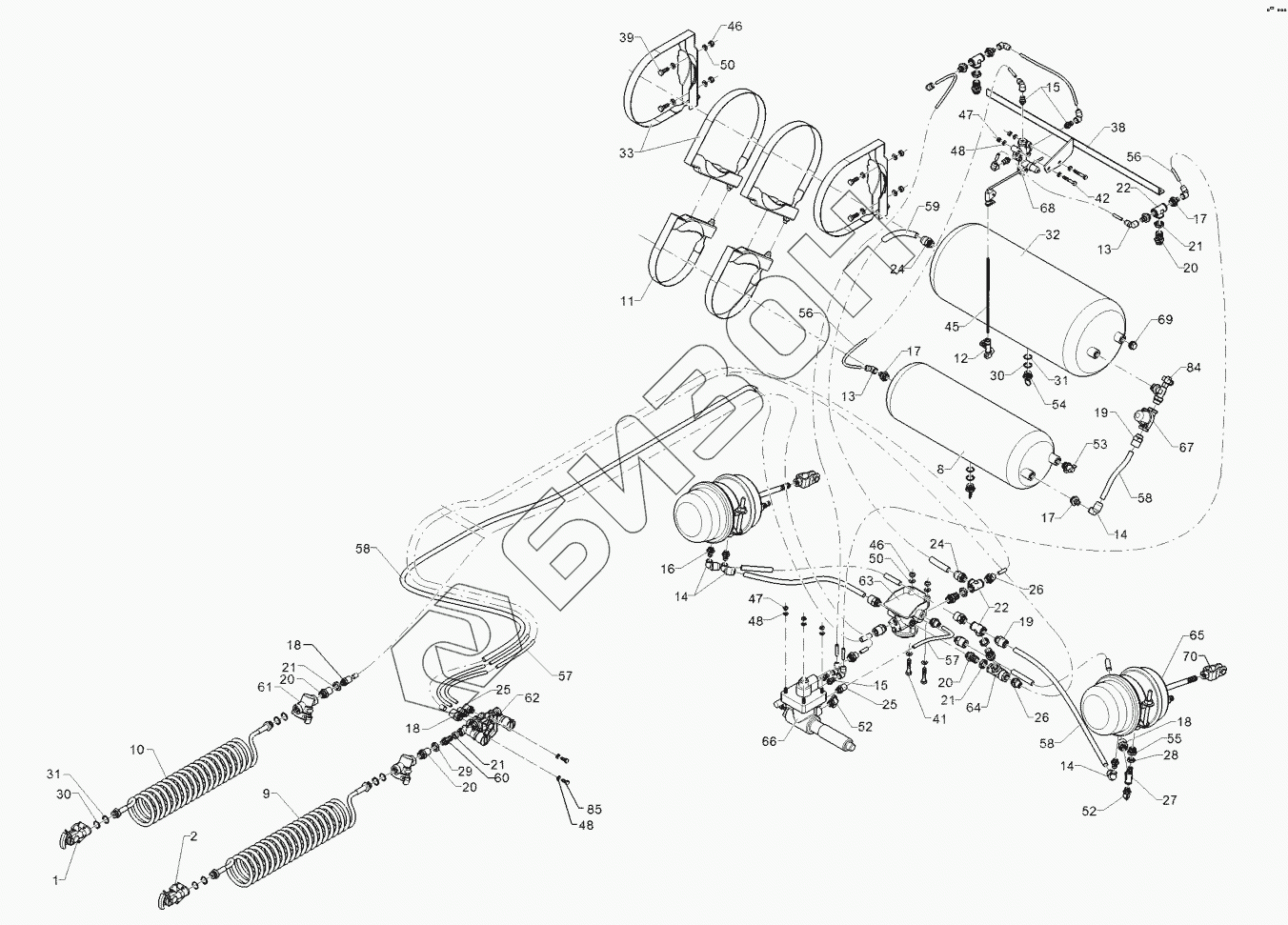

Графический каталог запасных частей к технике: Lemken Primus 10 (Часть 2). 67710109 Compressed-air brake
1
2
8
9
10
11
12
13
13
14
14
14
15
15
16
17
17
17
18
18
18
19
19
20
20
20
20
21
21
21
21
22
22
24
24
25
25
26
26
27
28
29
30
30
31
31
32
33
38
39
41
42
45
46
46
47
47
48
48
48
50
50
52
52
53
54
55
56
56
57
57
58
58
58
59
61
62
63
64
65
66
67
68
70
85
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 37710054 | Hose coupling of air brake |
Загрузка ...
|
|
| 2 | 37710053 | Hose coupling of air brake |
Загрузка ...
|
|
| 8 | R00 0559 | Compressed-air container |
Загрузка ...
|
|
| 9 | R00 0568 | Spiral hose |
Загрузка ...
|
|
| 10 | R00 0569 | Spiral hose |
Загрузка ...
|
|
| 11 | R00 0654 | Strap |
Загрузка ...
|
|
| 12 | R00 0692 | Link |
Загрузка ...
|
|
| 13 | R00 0712 | Connector |
Загрузка ...
|
|
| 14 | R00 0713 | Connector |
Загрузка ...
|
|
| 15 | R00 0714 | Screwed socket |
Загрузка ...
|
|
| 16 | R00 0715 | Nipple |
Загрузка ...
|
|
| 17 | R00 0716 | Screwed socket |
Загрузка ...
|
|
| 18 | R00 0718 | Connector |
Загрузка ...
|
|
| 19 | R00 0719 | Connector |
Загрузка ...
|
|
| 20 | R00 0722 | Straight bulkhead screw |
Загрузка ...
|
|
| 21 | R00 0723 | Nut |
Загрузка ...
|
|
| 22 | R00 0726 | T-piece |
Загрузка ...
|
|
| 24 | R00 0855 | Connector |
Загрузка ...
|
|
| 25 | R00 0856 | Connector |
Загрузка ...
|
|
| 26 | R00 0857 | Connector |
Загрузка ...
|
|
| 27 | R00 0858 | Straight bulkhead screw |
Загрузка ...
|
|
| 28 | R00 0859 | Nut |
Загрузка ...
|
|
| 29 | R00 0861 | Nut |
Загрузка ...
|
|
| 30 | 377 1180 | Thrust ring with O-ring |
Загрузка ...
|
|
| 31 | 377 1181 | Thrust ring with O-ring |
Загрузка ...
|
|
| 32 | R00 4243 | Compressed-air container |
Загрузка ...
|
|
| 33 | R00 4245 | Strap |
Загрузка ...
|
|
| 38 | R74 1550 | Holder |
Загрузка ...
|
|
| 39 | 301 7510 | Hexagon bolt |
Загрузка ...
|
|
| 41 | 301 7534 | Hexagon bolt |
Загрузка ...
|
|
| 42 | 30110138 | Hexagon bolt |
Загрузка ...
|
|
| 43 | 377 1490 | Plug |
Загрузка ...
|
|
| 45 | 30210048 | Threaded rod |
Загрузка ...
|
|
| 46 | 30310029 | Selflocking nut |
Загрузка ...
|
|
| 47 | 30310043 | Selflocking nut |
Загрузка ...
|
|
| 48 | 305 8695 | Washer |
Загрузка ...
|
|
| 50 | 30510066 | Washer |
Загрузка ...
|
|
| 52 | 377 1340 | Test coupling |
Загрузка ...
|
|
| 53 | 377 1341 | Test coupling |
Загрузка ...
|
|
| 54 | 377 1380 | Dewatering valve |
Загрузка ...
|
|
| 55 | 377 1482 | Reducing fitting |
Загрузка ...
|
|
| 56 | 37710046 | Synthetic tube |
Загрузка ...
|
|
| 57 | 37710047 | Synthetic tube |
Загрузка ...
|
|
| 58 | 37710048 | Synthetic tube |
Загрузка ...
|
|
| 59 | 37710049 | Synthetic tube |
Загрузка ...
|
|
| 61 | 577 2580 | Filter |
Загрузка ...
|
|
| 62 | R00 0850 | Valve |
Загрузка ...
|
|
| 63 | R00 0789 | Trailer brake valve |
Загрузка ...
|
|
| 64 | R00 0556 | Shuttle valve |
Загрузка ...
|
|
| 65 | 57710041 | Combi - brake cylinder |
Загрузка ...
|
|
| 66 | R00 0711 | Regulator |
Загрузка ...
|
|
| 67 | R00 0698 | Overflow valve |
Загрузка ...
|
|
| 68 | R00 0709 | Valve |
Загрузка ...
|
|
| 70 | R00 0666 | Forkpiece |
Загрузка ...
|
|
| 71 | 37710097 | Elbow union |
Загрузка ...
|
|
| 72 | 30510070 | Washer |
Загрузка ...
|
|
| 85 | 301 6751 | Hexagon bolt |
Загрузка ...
|
|
| 87 | 30310030 | Selflocking nut |
Загрузка ...
|
|
| 89 | 305 8709 | Washer |
Загрузка ...
|
