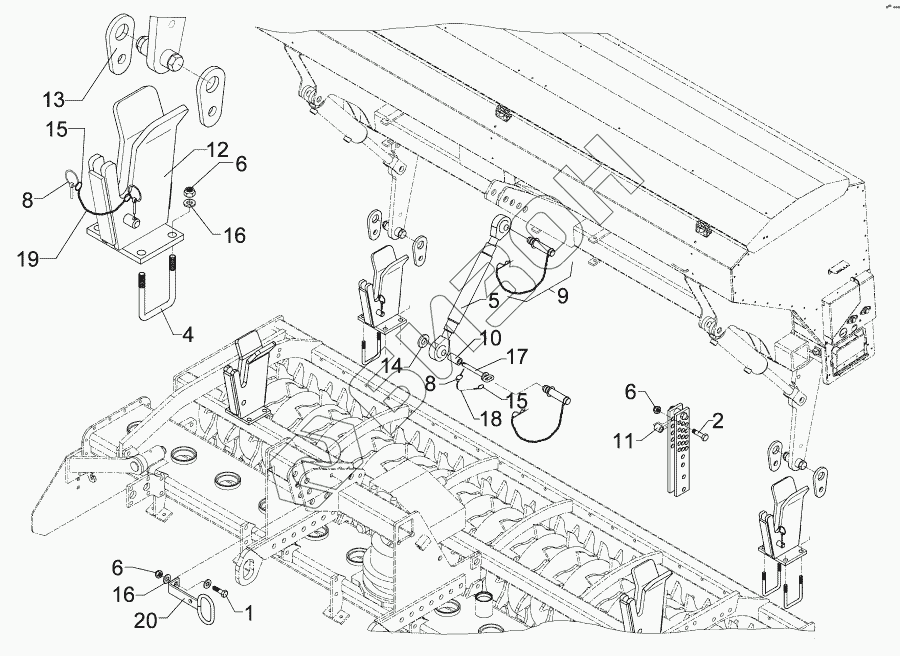

Графический каталог запасных частей к технике: Lemken Quarz 7/300. Kupplungsteil Saphir

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
4
5
6
6
6
8
8
9
10
11
12
13
14
15
15
16
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 3658 Screw
Загрузка ...
2 301 3884 Bolt
Загрузка ...
4 301 7811 U-bolt
Загрузка ...
5 302 8570 Top link
Загрузка ...
6 303 0935 Гайка шлицевая NM16-8 Zn DIN985
Загрузка ...
8 311 9567 Securing pin
Загрузка ...
9 313 7880 Top link pin, cpl.
Загрузка ...
10 317 6678 Tube
Загрузка ...
11 317 6801 Tube
Загрузка ...
12 481 3019 Kupplungsteil
Загрузка ...
13 481 3018 Locking plate
Загрузка ...
14 305 6017 Washer
Загрузка ...
15 305 8545 Крепежное кольцо
Загрузка ...
16 305 8584 Washer
Загрузка ...
17 313 8146 Штифт с рукояткой
Загрузка ...
18 331 6130 Цепь
Загрузка ...
19 331 6131 Chain
Загрузка ...
20 481 5038 Hose carrier
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
