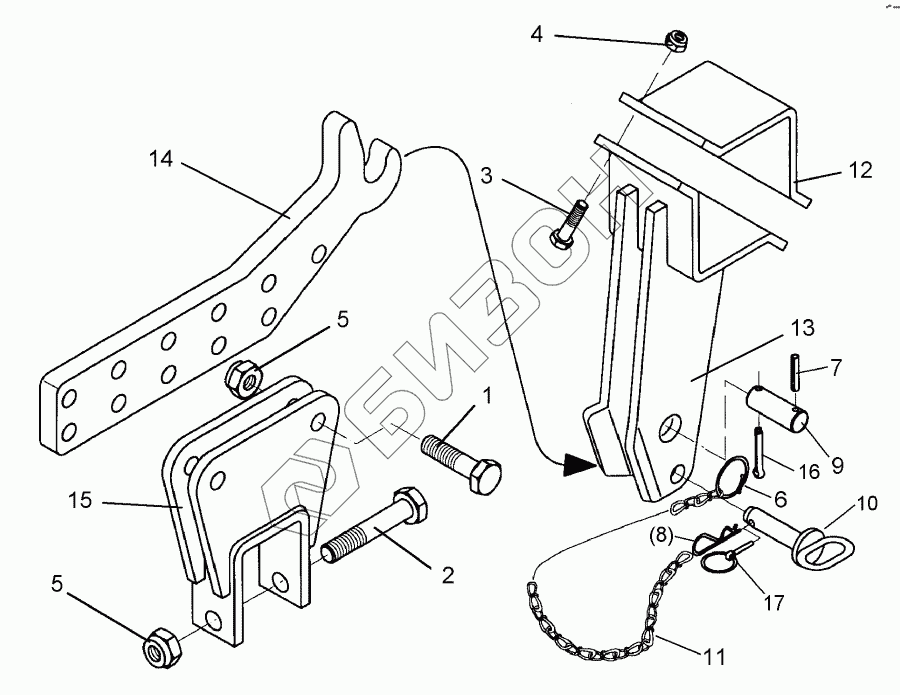

Графический каталог запасных частей к технике: Lemken Quarz 7/300. Kupplungsteil Zirkon 7+9

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 3837 Шуруп M16x60-8.8 Zn DIN931
Загрузка ...
2 301 4020 Bolt
Загрузка ...
3 301 5009 Screw
Загрузка ...
4 303 0933 Гайка шлицевая NM10-8 DIN985 Zn
Загрузка ...
5 303 0935 Гайка шлицевая NM16-8 Zn DIN985
Загрузка ...
6 305 8545 Крепежное кольцо
Загрузка ...
7 309 6072 Расширительная втулка
Загрузка ...
8 311 8605 Spring pin
Загрузка ...
9 313 7770 Pin
Загрузка ...
10 313 8140 Pin with grip
Загрузка ...
11 331 6131 Chain
Загрузка ...
12 459 9342 Clamping plate
Загрузка ...
13 481 3010 Clamping block
Загрузка ...
14 481 3011 Hook
Загрузка ...
15 481 3012 Bracket
Загрузка ...
16 311 7660 Peg
Загрузка ...
17 311 9565 Штифт с фикс. кольцом 4,5
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
