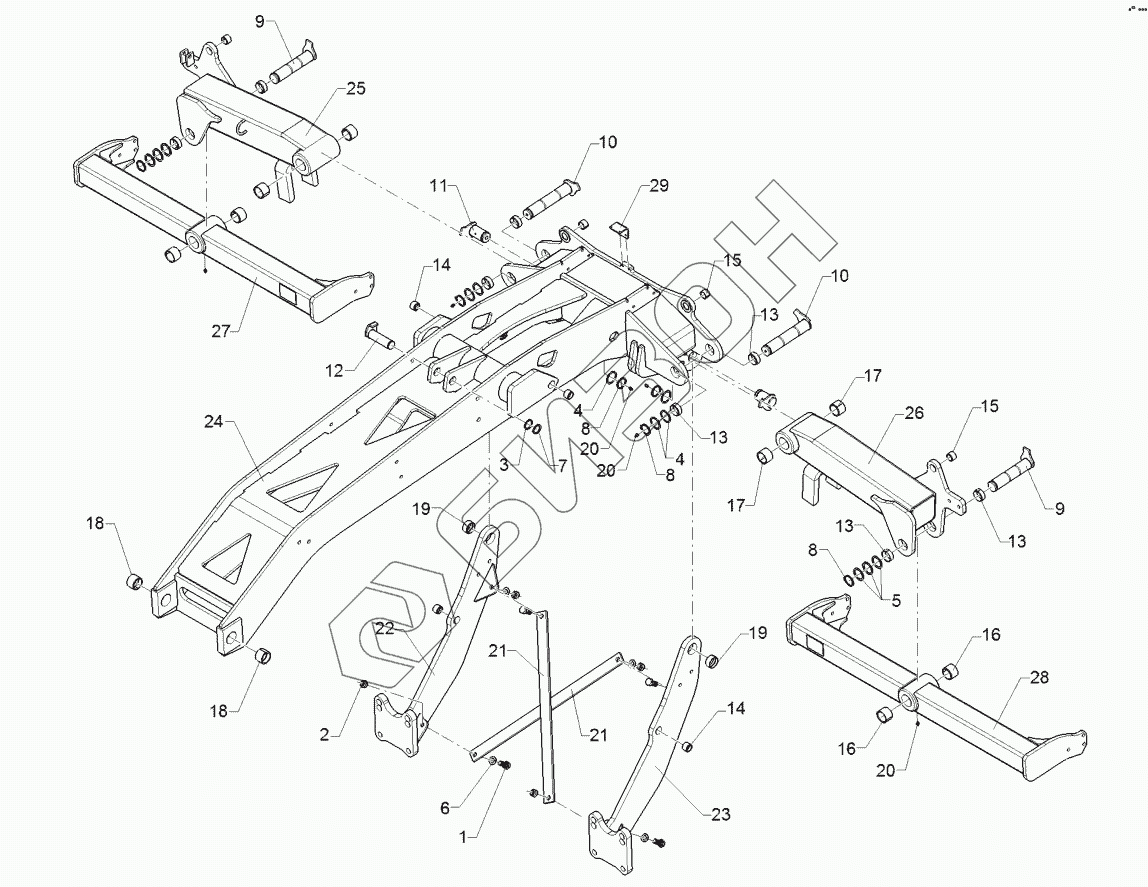

Графический каталог запасных частей к технике: Lemken Rubin 12/500 KUA (A). 61210207 Outrigger/trailer

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
5
6
7
8
8
8
9
9
10
10
11
12
13
13
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
20
21
21
22
23
24
25
26
27
28
29
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 4231 Screw
Загрузка ...
2 303 0936 Гайка шлицевая NM20-8 Zn DIN985
Загрузка ...
3 305 2100 Shim
Загрузка ...
4 305 2150 Клин
Загрузка ...
5 305 2255 Supporting washer
Загрузка ...
6 305 6012 Шайба 21x37x3 ISO7089 Zn
Загрузка ...
7 305 8875 Крепежное кольцо
Загрузка ...
8 305 8877 Крепежное кольцо
Загрузка ...
9 313 5035 Pin with stop
Загрузка ...
10 313 5037 Pin with stop
Загрузка ...
11 313 5046 Pin with stop
Загрузка ...
12 31310068 Pin with stop
Загрузка ...
13 317 2024 Expansion bush
Загрузка ...
14 317 3360 Expansion bush
Загрузка ...
15 317 3417 Expansion bush
Загрузка ...
16 317 3433 Расширительная втулка
Загрузка ...
17 317 3434 Expansion bush
Загрузка ...
18 31710181 Expansion bush
Загрузка ...
19 31710182 Expansion bush
Загрузка ...
20 323 6348 Смазочный ниппель
Загрузка ...
21 41210043 Tension rod
Загрузка ...
22 41210200 Rocker arm
Загрузка ...
23 41210201 Rocker arm
Загрузка ...
24 41210242 Arm
Загрузка ...
25 422 4012 Lateral part - roller
Загрузка ...
26 422 4013 Lateral part - roller
Загрузка ...
27 42210264 Balance bar
Загрузка ...
28 42210265 Balance bar
Загрузка ...
29 47510335 Angle plate
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
