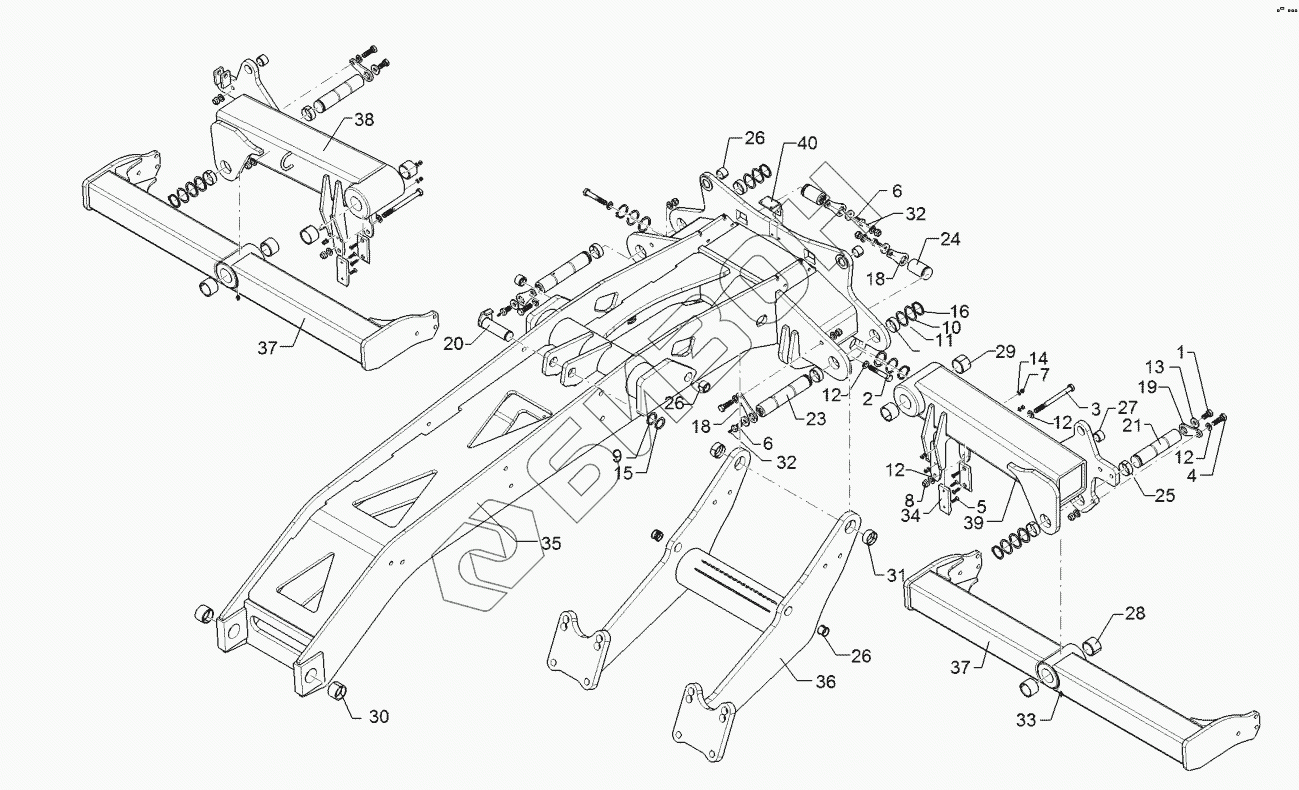

Графический каталог запасных частей к технике: Lemken Rubin 12/500 KUA (A). 61210236 Outrigger/trailer
/122.gif)
1
2
3
4
5
6
6
7
8
9
10
11
12
12
12
12
13
14
15
16
18
18
19
20
21
23
24
25
26
26
26
27
28
29
30
31
32
32
33
34
35
36
37
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 3682 | Шуруп M16x30-8.8 Zn DIN933 |
Загрузка ...
|
|
| 2 | 301 3997 | Bolt |
Загрузка ...
|
|
| 3 | 301 4125 | Bolt |
Загрузка ...
|
|
| 4 | 301 5406 | Screw |
Загрузка ...
|
|
| 5 | 301 6104 | Countersunk bolt |
Загрузка ...
|
|
| 6 | 30110588 | Hexagon bolt |
Загрузка ...
|
|
| 7 | 303 0932 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 8 | 303 0935 | Гайка шлицевая NM16-8 Zn DIN985 |
Загрузка ...
|
|
| 9 | 305 2100 | Shim |
Загрузка ...
|
|
| 10 | 305 2150 | Клин |
Загрузка ...
|
|
| 11 | 305 2255 | Supporting washer |
Загрузка ...
|
|
| 12 | 305 6141 | Шайба 17/30x3 7089 200HV Zn |
Загрузка ...
|
|
| 13 | 305 6161 | Шайба 17/40x6 7349 200HV Zn |
Загрузка ...
|
|
| 14 | 305 8694 | Шайба |
Загрузка ...
|
|
| 15 | 305 8875 | Крепежное кольцо |
Загрузка ...
|
|
| 16 | 305 8877 | Крепежное кольцо |
Загрузка ...
|
|
| 18 | 30510256 | Locking |
Загрузка ...
|
|
| 19 | 30510274 | Locking |
Загрузка ...
|
|
| 20 | 31310068 | Pin with stop |
Загрузка ...
|
|
| 21 | 31310161 | Pin |
Загрузка ...
|
|
| 23 | 31310164 | Pin |
Загрузка ...
|
|
| 24 | 31310186 | Pin |
Загрузка ...
|
|
| 25 | 317 2024 | Expansion bush |
Загрузка ...
|
|
| 26 | 317 3360 | Expansion bush |
Загрузка ...
|
|
| 27 | 317 3417 | Expansion bush |
Загрузка ...
|
|
| 28 | 317 3433 | Расширительная втулка |
Загрузка ...
|
|
| 29 | 317 3434 | Expansion bush |
Загрузка ...
|
|
| 30 | 31710181 | Expansion bush |
Загрузка ...
|
|
| 31 | 31710182 | Expansion bush |
Загрузка ...
|
|
| 32 | 323 6345 | Смазочный ниппель |
Загрузка ...
|
|
| 33 | 323 6348 | Смазочный ниппель |
Загрузка ...
|
|
| 34 | 34910030 | Wear plate |
Загрузка ...
|
|
| 35 | 41210278 | Arm |
Загрузка ...
|
|
| 36 | 41210283 | Rocker arm |
Загрузка ...
|
|
| 37 | 42210308 | Balance bar |
Загрузка ...
|
|
| 38 | 42210314 | Lateral part - roller |
Загрузка ...
|
|
| 39 | 42210315 | Lateral part - roller |
Загрузка ...
|
|
| 40 | 47510335 | Angle plate |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
