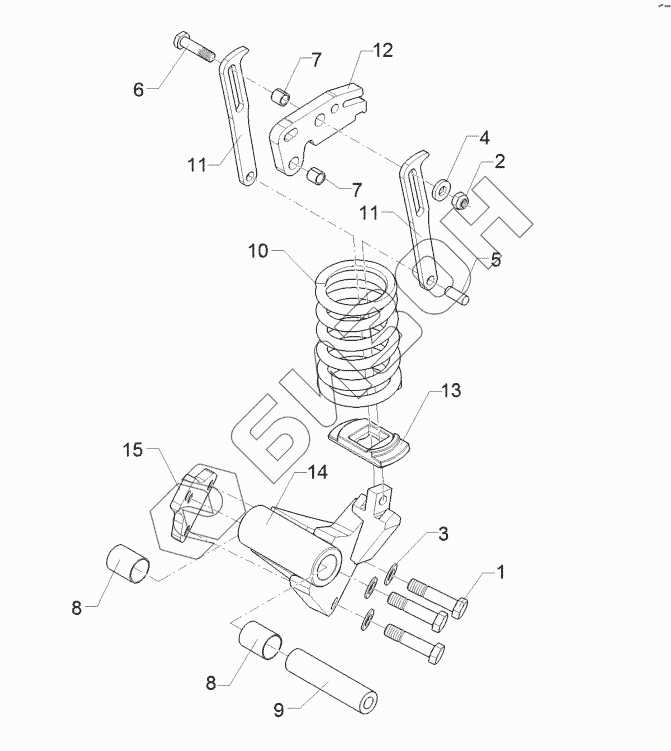

Графический каталог запасных частей к технике: Lemken Rubin 12/500 KUA (A). 62710003 Bracket

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
7
8
8
9
10
11
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 4370 Болт
Загрузка ...
2 303 0935 Гайка шлицевая NM16-8 Zn DIN985
Загрузка ...
3 305 6012 Шайба 21x37x3 ISO7089 Zn
Загрузка ...
4 30510209 Washer
Загрузка ...
5 30910019 Pin
Загрузка ...
6 31310156 Pin
Загрузка ...
7 317 3395 Expansion bush
Загрузка ...
8 317 3435 Expansion bush
Загрузка ...
9 31710066 Bush
Загрузка ...
10 32910054 Compression spring
Загрузка ...
11 41210218 Guiding
Загрузка ...
12 41210219 Holder
Загрузка ...
13 42710006 Spring guiding
Загрузка ...
14 42710008 Bracket bearing
Загрузка ...
15 42710014 Clamping plate
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
