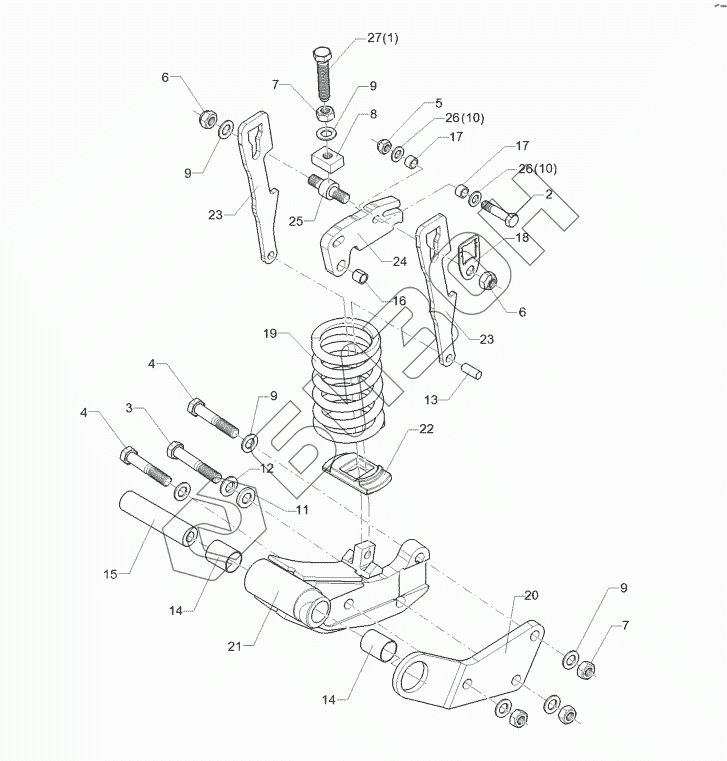

Графический каталог запасных частей к технике: Lemken Rubin 12/500 KUA (A). 62710004 Bracket
/95.gif)
1
2
3
4
4
5
6
6
7
7
8
9
9
9
9
10
10
11
12
13
14
14
15
16
17
17
18
19
20
21
22
23
23
24
25
26
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 5171 | Hexagon bolt |
Загрузка ...
|
|
| 2 | 301 5363 | Hexagon bolt |
Загрузка ...
|
|
| 3 | 30110524 | Hexagon bolt |
Загрузка ...
|
|
| 4 | 30110538 | Hexagon bolt |
Загрузка ...
|
|
| 5 | 303 0935 | Гайка шлицевая NM16-8 Zn DIN985 |
Загрузка ...
|
|
| 6 | 303 0936 | Гайка шлицевая NM20-8 Zn DIN985 |
Загрузка ...
|
|
| 7 | 30310110 | Hexagon nut |
Загрузка ...
|
|
| 8 | 30310115 | Nut for screw |
Загрузка ...
|
|
| 9 | 305 6012 | Шайба 21x37x3 ISO7089 Zn |
Загрузка ...
|
|
| 10 | 30510184 | Washer |
Загрузка ...
|
|
| 11 | 30510186 | Ball socket |
Загрузка ...
|
|
| 12 | 30510187 | Spherical disk |
Загрузка ...
|
|
| 13 | 30910019 | Pin |
Загрузка ...
|
|
| 14 | 317 3435 | Expansion bush |
Загрузка ...
|
|
| 15 | 31710066 | Bush |
Загрузка ...
|
|
| 16 | 31710202 | Expansion bush |
Загрузка ...
|
|
| 17 | 31710267 | Bush |
Загрузка ...
|
|
| 18 | 32110178 | Display |
Загрузка ...
|
|
| 19 | 32910054 | Compression spring |
Загрузка ...
|
|
| 20 | 41210220 | Clamping plate |
Загрузка ...
|
|
| 21 | 41210224 | Bracket bearing |
Загрузка ...
|
|
| 22 | 42710006 | Spring guiding |
Загрузка ...
|
|
| 23 | 42710012 | Guiding |
Загрузка ...
|
|
| 24 | 42710013 | Holder |
Загрузка ...
|
|
| 25 | 42710016 | Roller |
Загрузка ...
|
|
| 26 | 305 6141 | Шайба 17/30x3 7089 200HV Zn |
Загрузка ...
|
|
| 27 | 30110591 | Adjuster screw |
Загрузка ...
|
