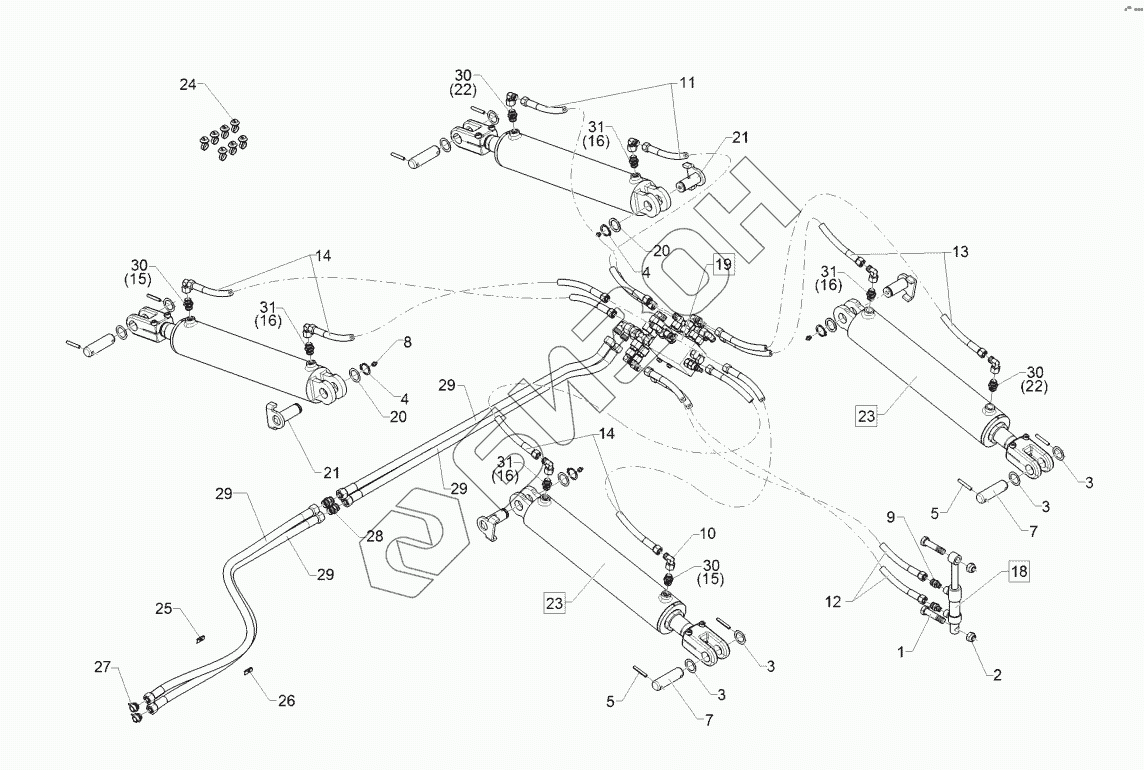

Графический каталог запасных частей к технике: Lemken Rubin 12/700 KUA. 67510652 Hydraulic assembly
1
2
3
3
3
3
4
4
5
5
7
7
8
9
10
11
12
13
14
14
15
15
16
16
16
16
18
19
20
20
21
21
22
22
23
24
25
26
27
28
29
29
29
29
30
30
30
30
31
31
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 5363 | Hexagon bolt |
Загрузка ...
|
|
| 2 | 303 0935 | Гайка шлицевая NM16-8 Zn DIN985 |
Загрузка ...
|
|
| 3 | 305 2051 | Shim |
Загрузка ...
|
|
| 4 | 305 8867 | Крепежное кольцо |
Загрузка ...
|
|
| 5 | 309 7000 | Расширительная втулка |
Загрузка ...
|
|
| 7 | 313 3011 | Pin |
Загрузка ...
|
|
| 8 | 323 6348 | Смазочный ниппель |
Загрузка ...
|
|
| 9 | 375 4038 | Сосок |
Загрузка ...
|
|
| 10 | 375 4500 | Adjustable angle union |
Загрузка ...
|
|
| 11 | 475 2850 | Hose-assembly |
Загрузка ...
|
|
| 12 | 475 2867 | Hose-assembly |
Загрузка ...
|
|
| 13 | 47510351 | Hose-assembly |
Загрузка ...
|
|
| 14 | 47510998 | Hose-assembly |
Загрузка ...
|
|
| 15 | 575 2092 | Throttle nonreturn valve |
Загрузка ...
|
|
| 16 | 575 2094 | Throttle nonreturn valve |
Загрузка ...
|
|
| 18 | 575 2336 | Ram |
Загрузка ...
|
|
| 19 | 57510513 | Hydraulic assembly |
Загрузка ...
|
|
| 20 | 305 2242 | Supporting washer |
Загрузка ...
|
|
| 21 | 313 3028 | Pin with stop |
Загрузка ...
|
|
| 22 | 375 4020 | Nipple |
Загрузка ...
|
|
| 23 | 575 2263 | Hydraulic ram |
Загрузка ...
|
|
| 24 | 32510007 | Clip |
Загрузка ...
|
|
| 25 | 325 1521 | Marking |
Загрузка ...
|
|
| 26 | 325 1528 | Marking |
Загрузка ...
|
|
| 27 | 323 7405 | Cap |
Загрузка ...
|
|
| 28 | 375 4120 | Nipple |
Загрузка ...
|
|
| 29 | 475 2649 | Hydraulic hose |
Загрузка ...
|
|
| 30 | 575 2186 | Throttle nonreturn valve |
Загрузка ...
|
|
| 31 | 575 2187 | Throttle nonreturn valve |
Загрузка ...
|
