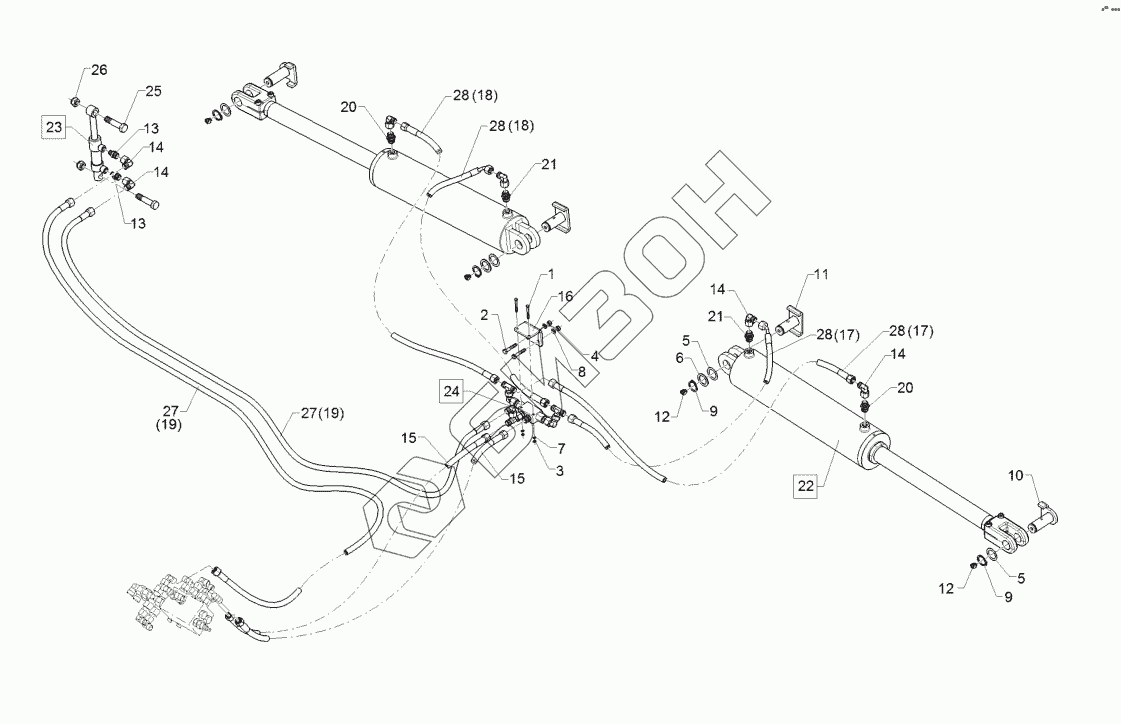

Графический каталог запасных частей к технике: Lemken Rubin 12/700 KUA. 67510653 Hydraulic assembly
1
2
3
4
5
5
6
7
8
9
9
10
11
12
12
13
13
14
14
14
14
15
15
16
17
17
18
18
19
19
20
20
21
21
22
23
24
25
26
27
27
28
28
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 0370 | Hexagon bolt |
Загрузка ...
|
|
| 2 | 301 3073 | Bolt |
Загрузка ...
|
|
| 3 | 303 0929 | Selflocking nut |
Загрузка ...
|
|
| 4 | 303 0932 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 5 | 305 2051 | Shim |
Загрузка ...
|
|
| 6 | 305 2242 | Supporting washer |
Загрузка ...
|
|
| 7 | 305 6108 | Washer |
Загрузка ...
|
|
| 8 | 305 8694 | Шайба |
Загрузка ...
|
|
| 9 | 305 8867 | Крепежное кольцо |
Загрузка ...
|
|
| 10 | 313 3003 | Pin with stop |
Загрузка ...
|
|
| 11 | 313 3023 | Pin with stop |
Загрузка ...
|
|
| 12 | 323 6350 | Смазочный ниппель |
Загрузка ...
|
|
| 13 | 375 4038 | Сосок |
Загрузка ...
|
|
| 14 | 375 4500 | Adjustable angle union |
Загрузка ...
|
|
| 15 | 475 2622 | Hydraulic hose |
Загрузка ...
|
|
| 16 | 47510335 | Angle plate |
Загрузка ...
|
|
| 17 | 47510339 | Hose-assembly |
Загрузка ...
|
|
| 18 | 47510340 | Hose-assembly |
Загрузка ...
|
|
| 19 | 47510469 | Hose-assembly |
Загрузка ...
|
|
| 20 | 575 2092 | Throttle nonreturn valve |
Загрузка ...
|
|
| 21 | 575 2094 | Throttle nonreturn valve |
Загрузка ...
|
|
| 22 | 575 2264 | Hydraulic ram |
Загрузка ...
|
|
| 23 | 575 2336 | Ram |
Загрузка ...
|
|
| 24 | 57510516 | Nonreturn valve |
Загрузка ...
|
|
| 25 | 301 5363 | Hexagon bolt |
Загрузка ...
|
|
| 26 | 303 0935 | Гайка шлицевая NM16-8 Zn DIN985 |
Загрузка ...
|
|
| 27 | 47511045 | Hose-assembly |
Загрузка ...
|
|
| 28 | 47510017 | Hose-assembly |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
