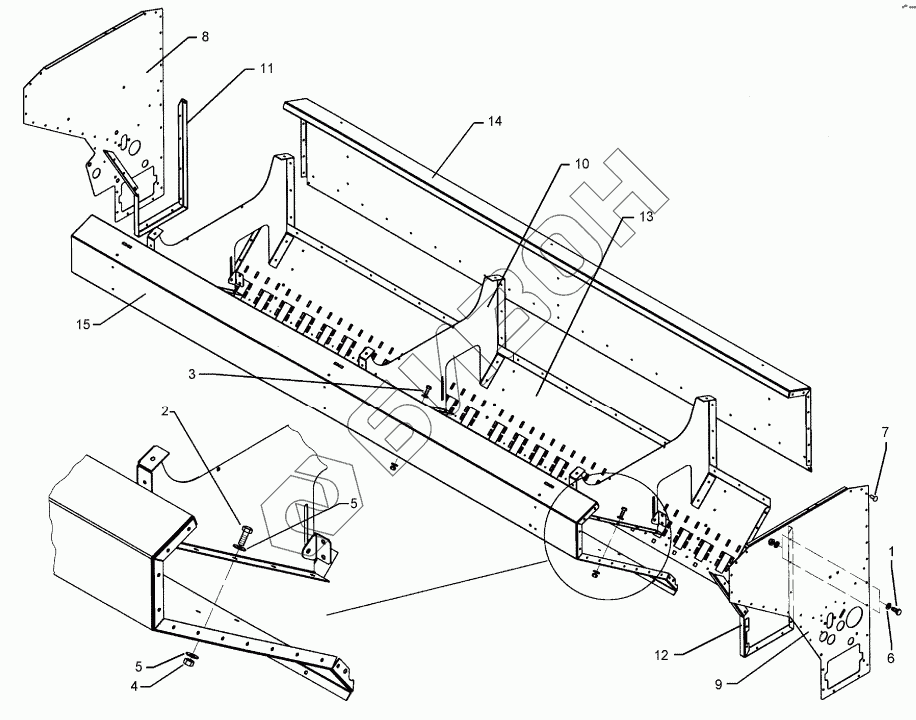

Графический каталог запасных частей к технике: Lemken Saphir 7/300. Hopper Saphir 7/300-24RH

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 7260 Screw
Загрузка ...
2 301 7280 Винт
Загрузка ...
3 301 6750 Винт
Загрузка ...
4 303 0932 Самоблокирующаяся гайка
Загрузка ...
5 305 6124 Шайба
Загрузка ...
6 305 8694 Шайба
Загрузка ...
7 315 9620 Rivet
Загрузка ...
8 481 4510 Side wall
Загрузка ...
9 481 4511 Side wall
Загрузка ...
10 481 4512 Plate
Загрузка ...
11 481 4514 Angle
Загрузка ...
12 481 4515 Angle
Загрузка ...
13 481 4520 Back wall
Загрузка ...
14 481 4521 Back wall
Загрузка ...
15 481 4522 Front wall
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
