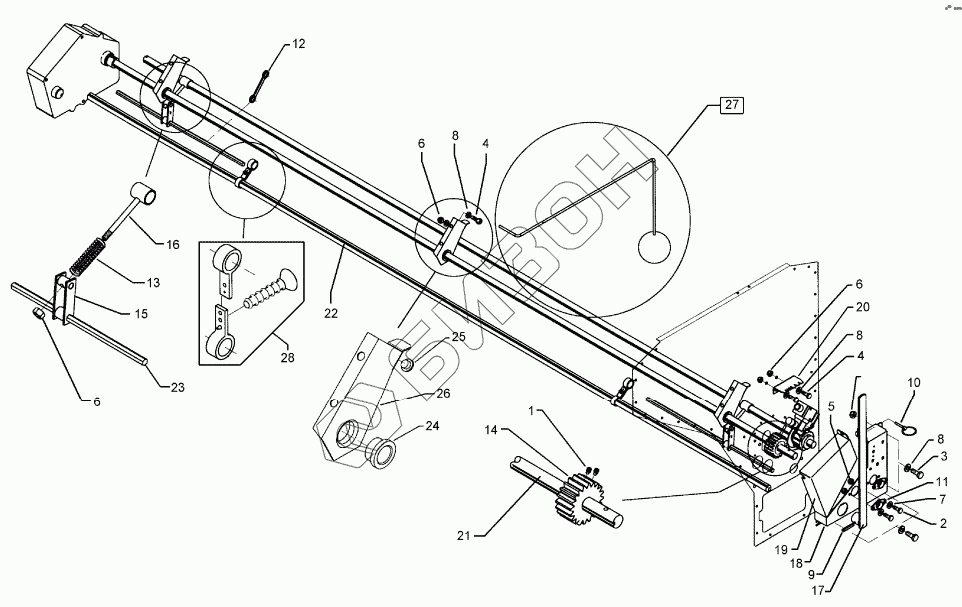

Графический каталог запасных частей к технике: Lemken Saphir 7/300. Mounting part Saphir 7/300

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
5
6
6
6
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 0135 Threaded pin
Загрузка ...
2 301 3011 Screw
Загрузка ...
3 301 6750 Винт
Загрузка ...
4 301 7260 Screw
Загрузка ...
5 303 0931 Самоблокирующаяся гайка
Загрузка ...
6 303 0932 Самоблокирующаяся гайка
Загрузка ...
7 305 8571 Шайба
Загрузка ...
8 305 8694 Шайба
Загрузка ...
9 309 6050 Expansion bush
Загрузка ...
10 311 9330 Securing pin
Загрузка ...
11 319 9502 Bearing
Загрузка ...
12 321 9780 Double head box wrench
Загрузка ...
13 329 8231 Spring
Загрузка ...
14 455 2701 Gear wheel
Загрузка ...
15 481 1140 Lever
Загрузка ...
16 481 1141 Holder
Загрузка ...
17 481 1146 Adjusting lever
Загрузка ...
18 481 1550 Housing Ih
Загрузка ...
19 481 1551 Housing II
Загрузка ...
20 481 1555 Raster piece
Загрузка ...
21 481 4071 Seeding shaft
Загрузка ...
22 481 4073 Splined shaft
Загрузка ...
23 481 4074 Hexagon shaft
Загрузка ...
24 317 9453 Bush
Загрузка ...
25 323 7452 Plug
Загрузка ...
26 481 1139 Bearing plate
Загрузка ...
27 581 1148 Level control
Загрузка ...
28 581 8460 Seeding shaft bearing
Загрузка ...
29 390 6126 Sticker
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
