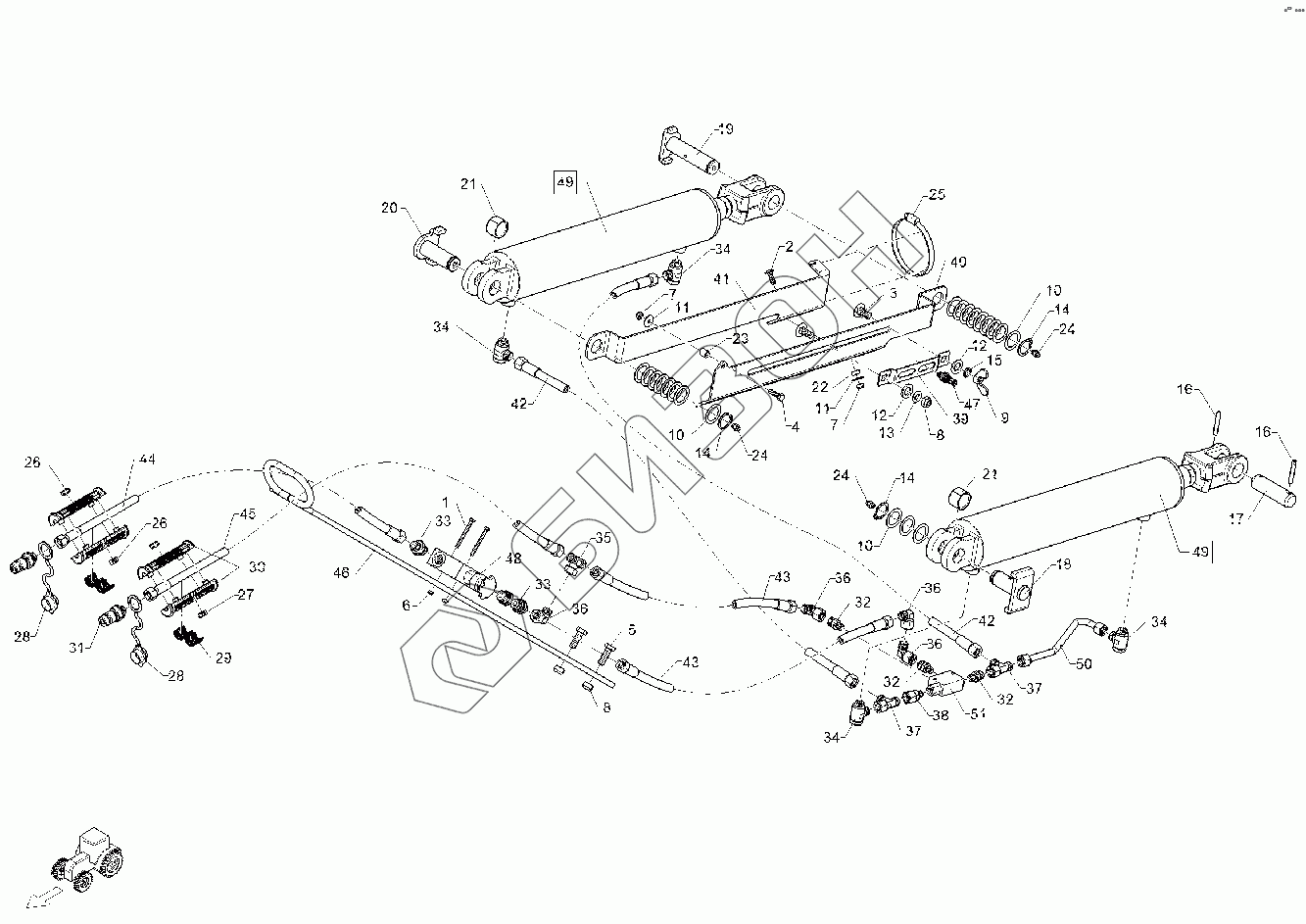

Графический каталог запасных частей к технике: Lemken Solitair 12/1200KD. 67511102 HY-assembly lift linkage

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
7
8
8
9
10
10
10
11
11
12
12
13
14
14
14
15
16
16
17
18
19
20
21
21
22
23
24
24
24
25
26
26
27
28
28
29
30
31
32
32
32
33
33
34
34
34
34
35
36
36
36
36
37
37
38
39
40
41
42
42
43
43
44
45
46
47
48
49
49
50
51
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 301 0309 Flatheaded bolt
Загрузка ...
2 301 1125 Saucer-head screw
Загрузка ...
3 301 1802 Bolt, cup square head
Загрузка ...
4 301 3066 Screw
Загрузка ...
5 301 7334 Шуруп M12x35-8.8 Zn DIN933
Загрузка ...
6 303 0931 Самоблокирующаяся гайка
Загрузка ...
7 303 0932 Самоблокирующаяся гайка
Загрузка ...
8 303 0934 Гайка шлицевая NM12-8 Zn DIN985
Загрузка ...
9 303 1512 Wing nut
Загрузка ...
10 305 2051 Shim
Загрузка ...
11 305 6124 Шайба
Загрузка ...
12 305 6958 Washer
Загрузка ...
13 305 8580 Шайба 13/24x2,5 St-Zn DIN125
Загрузка ...
14 305 8867 Крепежное кольцо
Загрузка ...
15 305 9970 Washer
Загрузка ...
16 309 7000 Расширительная втулка
Загрузка ...
17 313 3011 Pin
Загрузка ...
18 313 3023 Pin with stop
Загрузка ...
19 31310085 Pin
Загрузка ...
20 31310129 Pin
Загрузка ...
21 317 3417 Expansion bush
Загрузка ...
22 317 7583 Bush
Загрузка ...
23 317 9476 Bush
Загрузка ...
24 323 6348 Смазочный ниппель
Загрузка ...
25 325 1181 Hose clip
Загрузка ...
26 325 1603 Marking
Загрузка ...
27 325 1610 Marking
Загрузка ...
28 375 2121 Cap
Загрузка ...
29 375 2606 Insert
Загрузка ...
30 375 2607 Handle
Загрузка ...
31 375 2718 SVK-разъем
Загрузка ...
32 375 4038 Сосок
Загрузка ...
33 375 4039 Nipple
Загрузка ...
34 375 4311 Союз, вертлюг
Загрузка ...
35 375 4490 T-adjustable T-union
Загрузка ...
36 375 4500 Adjustable angle union
Загрузка ...
37 375 4550 L-adjustable T-union
Загрузка ...
38 375 4711 Stud
Загрузка ...
39 47310084 Sensor holder
Загрузка ...
40 47310088 Slide guiding
Загрузка ...
41 47310187 Slide guiding
Загрузка ...
42 475 3060 High-pressure hose
Загрузка ...
43 475 3064 High-pressure hose
Загрузка ...
44 475 3065 High-pressure hose
Загрузка ...
45 475 3067 High-pressure hose
Загрузка ...
46 475 4375 Hose carrier
Загрузка ...
47 573 4375 Proximity switch
Загрузка ...
48 575 2051 Pressure limiting valve
Загрузка ...
49 575 2355 Ram
Загрузка ...
50 57510336 Tube
Загрузка ...
51 57510684 Nonreturn valve
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
