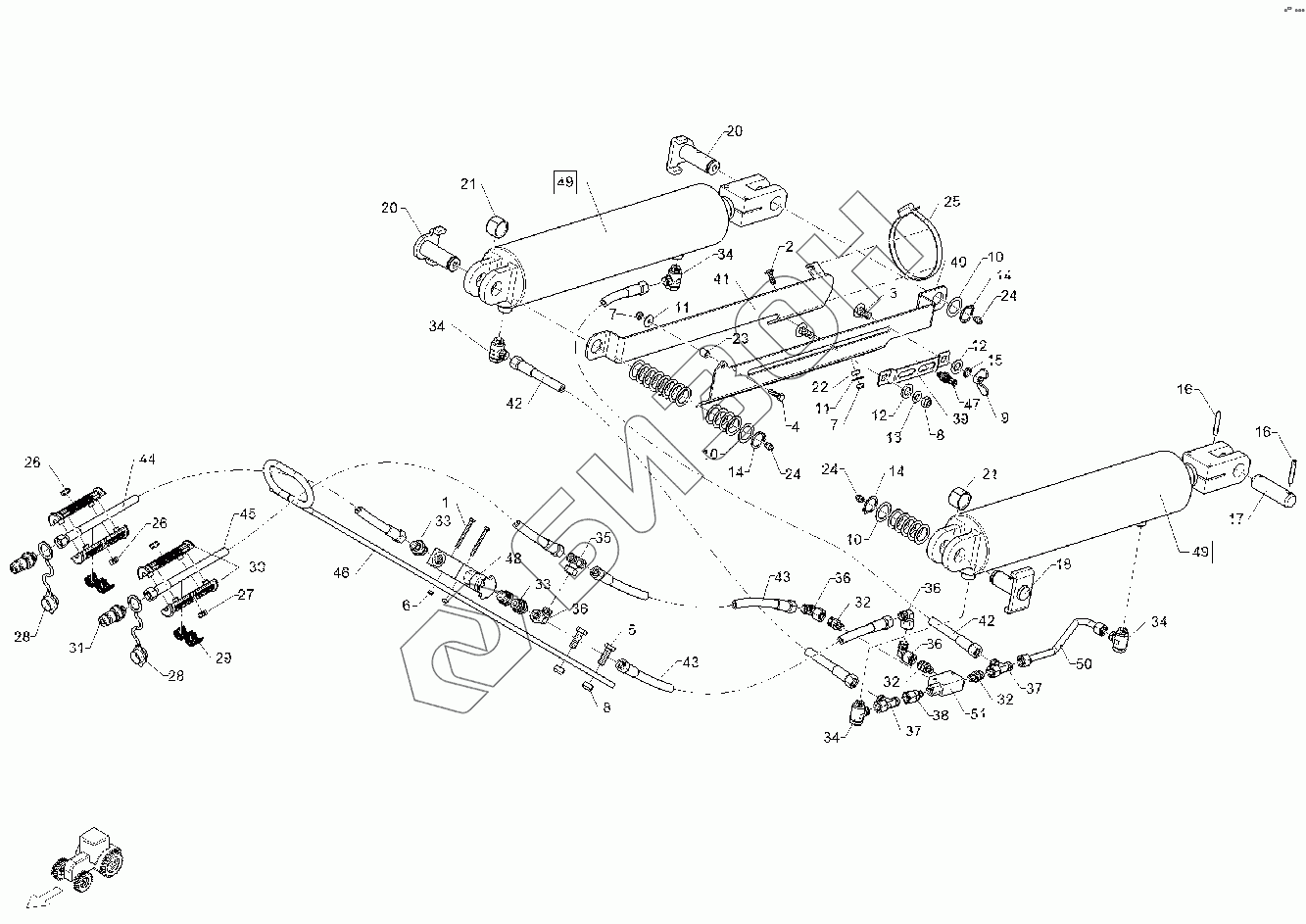

Графический каталог запасных частей к технике: Lemken Solitair 12/1200KD. 67511103 HY-assembly lift linkage
1
2
3
4
5
6
7
7
8
8
9
10
10
10
11
11
12
12
13
14
14
14
15
16
16
17
18
20
20
21
21
22
23
24
24
24
25
26
26
27
28
28
29
30
31
32
32
32
33
33
34
34
34
34
35
36
36
36
36
37
37
38
39
40
41
42
42
43
43
44
45
46
47
48
49
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 0309 | Flatheaded bolt |
Загрузка ...
|
|
| 2 | 301 1125 | Saucer-head screw |
Загрузка ...
|
|
| 3 | 301 1802 | Bolt, cup square head |
Загрузка ...
|
|
| 4 | 301 3066 | Screw |
Загрузка ...
|
|
| 5 | 301 7334 | Шуруп M12x35-8.8 Zn DIN933 |
Загрузка ...
|
|
| 6 | 303 0931 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 7 | 303 0932 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 8 | 303 0934 | Гайка шлицевая NM12-8 Zn DIN985 |
Загрузка ...
|
|
| 9 | 303 1512 | Wing nut |
Загрузка ...
|
|
| 10 | 305 2051 | Shim |
Загрузка ...
|
|
| 11 | 305 6124 | Шайба |
Загрузка ...
|
|
| 12 | 305 6958 | Washer |
Загрузка ...
|
|
| 13 | 305 8580 | Шайба 13/24x2,5 St-Zn DIN125 |
Загрузка ...
|
|
| 14 | 305 8867 | Крепежное кольцо |
Загрузка ...
|
|
| 15 | 305 9970 | Washer |
Загрузка ...
|
|
| 16 | 309 7000 | Расширительная втулка |
Загрузка ...
|
|
| 17 | 313 3011 | Pin |
Загрузка ...
|
|
| 18 | 313 3023 | Pin with stop |
Загрузка ...
|
|
| 20 | 31310129 | Pin |
Загрузка ...
|
|
| 21 | 317 3417 | Expansion bush |
Загрузка ...
|
|
| 22 | 317 7583 | Bush |
Загрузка ...
|
|
| 23 | 317 9476 | Bush |
Загрузка ...
|
|
| 24 | 323 6348 | Смазочный ниппель |
Загрузка ...
|
|
| 25 | 325 1185 | Hose clip |
Загрузка ...
|
|
| 26 | 325 1603 | Marking |
Загрузка ...
|
|
| 27 | 325 1610 | Marking |
Загрузка ...
|
|
| 28 | 375 2121 | Cap |
Загрузка ...
|
|
| 29 | 375 2606 | Insert |
Загрузка ...
|
|
| 30 | 375 2607 | Handle |
Загрузка ...
|
|
| 31 | 375 2718 | SVK-разъем |
Загрузка ...
|
|
| 32 | 375 4038 | Сосок |
Загрузка ...
|
|
| 33 | 375 4039 | Nipple |
Загрузка ...
|
|
| 34 | 375 4311 | Союз, вертлюг |
Загрузка ...
|
|
| 35 | 375 4490 | T-adjustable T-union |
Загрузка ...
|
|
| 36 | 375 4500 | Adjustable angle union |
Загрузка ...
|
|
| 37 | 375 4550 | L-adjustable T-union |
Загрузка ...
|
|
| 38 | 375 4711 | Stud |
Загрузка ...
|
|
| 39 | 47310084 | Sensor holder |
Загрузка ...
|
|
| 40 | 47310088 | Slide guiding |
Загрузка ...
|
|
| 41 | 47310086 | Slide guiding |
Загрузка ...
|
|
| 42 | 475 3060 | High-pressure hose |
Загрузка ...
|
|
| 43 | 475 3064 | High-pressure hose |
Загрузка ...
|
|
| 44 | 475 3065 | High-pressure hose |
Загрузка ...
|
|
| 45 | 475 3067 | High-pressure hose |
Загрузка ...
|
|
| 46 | 475 4375 | Hose carrier |
Загрузка ...
|
|
| 47 | 573 4375 | Proximity switch |
Загрузка ...
|
|
| 48 | 575 2051 | Pressure limiting valve |
Загрузка ...
|
|
| 49 | 575 2356 | Ram |
Загрузка ...
|
|
| 50 | 57510336 | Tube |
Загрузка ...
|
|
| 51 | 57510684 | Nonreturn valve |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
