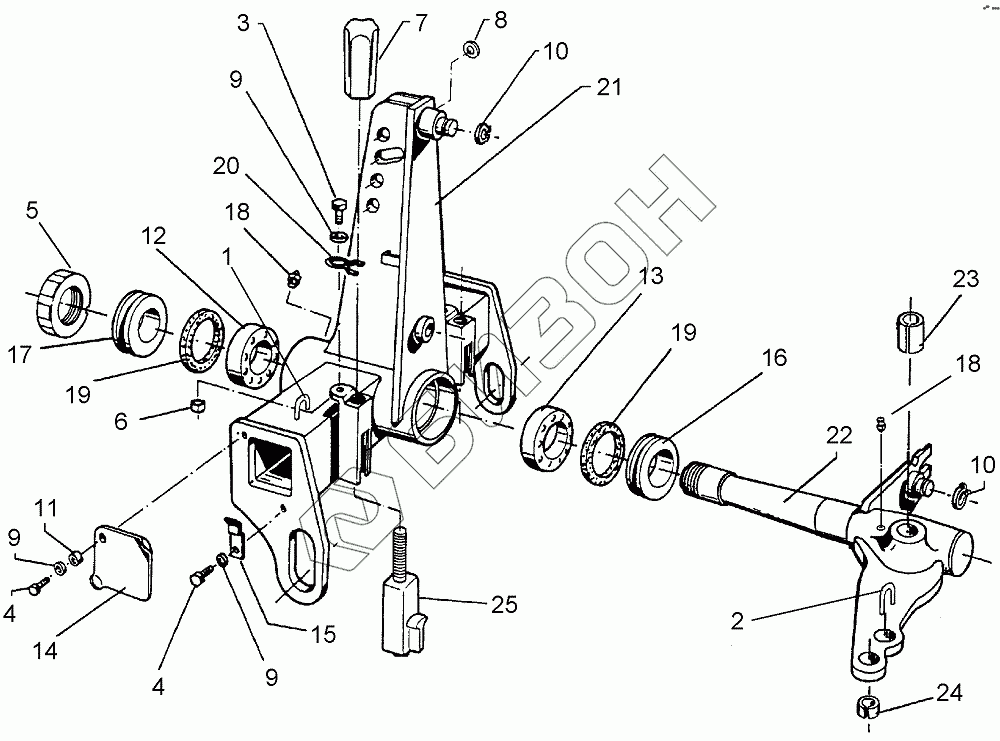

Графический каталог запасных частей к технике: Lemken Vari-Opal 160. 633 7226 Turnover mechanism

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
5
6
7
8
9
9
9
10
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
23
24
25
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 215 1588 Clamp
Загрузка ...
2 203 4474 Clamp
Загрузка ...
3 301 7280 Винт
Загрузка ...
4 301 7260 Screw
Загрузка ...
5 303 0347 Grooved nut
Загрузка ...
6 303 0932 Самоблокирующаяся гайка
Загрузка ...
7 303 8960 Cap nut
Загрузка ...
8 305 6254 Washer
Загрузка ...
9 305 8694 Шайба
Загрузка ...
10 305 8875 Крепежное кольцо
Загрузка ...
11 317 6710 Tube
Загрузка ...
12 319 9108 Bearing
Загрузка ...
13 319 9224 Bearing
Загрузка ...
14 323 0002 Cap
Загрузка ...
15 323 0003 Holder
Загрузка ...
16 323 0070 Seal washer
Загрузка ...
17 323 0072 Seal washer
Загрузка ...
18 323 6348 Смазочный ниппель
Загрузка ...
19 323 7980 Felt ring
Загрузка ...
20 329 8620 Clamp
Загрузка ...
21 433 7434 Headstock
Загрузка ...
22 433 8105 Axle
Загрузка ...
23 317 2035 Expansion bush
Загрузка ...
24 317 3417 Expansion bush
Загрузка ...
25 433 9206 Stop
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
