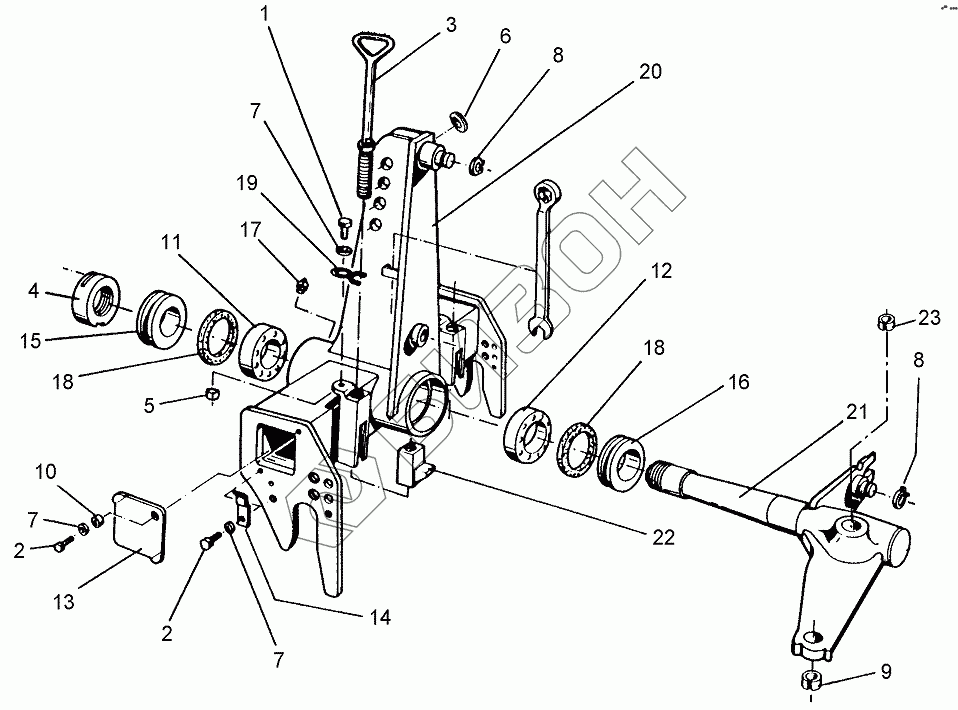

Графический каталог запасных частей к технике: Lemken Vari-Opal 160. 633 7230 Turnover mechanism
1
2
2
3
4
5
6
7
7
7
8
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 301 7280 | Винт |
Загрузка ...
|
|
| 2 | 301 7260 | Screw |
Загрузка ...
|
|
| 3 | 302 0383 | Screw |
Загрузка ...
|
|
| 4 | 303 0347 | Grooved nut |
Загрузка ...
|
|
| 5 | 303 0932 | Самоблокирующаяся гайка |
Загрузка ...
|
|
| 6 | 305 6254 | Washer |
Загрузка ...
|
|
| 7 | 305 8694 | Шайба |
Загрузка ...
|
|
| 8 | 305 8875 | Крепежное кольцо |
Загрузка ...
|
|
| 9 | 317 3417 | Expansion bush |
Загрузка ...
|
|
| 10 | 317 6710 | Tube |
Загрузка ...
|
|
| 11 | 319 9108 | Bearing |
Загрузка ...
|
|
| 12 | 319 9224 | Bearing |
Загрузка ...
|
|
| 13 | 323 0002 | Cap |
Загрузка ...
|
|
| 14 | 323 0003 | Holder |
Загрузка ...
|
|
| 15 | 323 0070 | Seal washer |
Загрузка ...
|
|
| 16 | 323 0072 | Seal washer |
Загрузка ...
|
|
| 17 | 323 6348 | Смазочный ниппель |
Загрузка ...
|
|
| 18 | 323 7980 | Felt ring |
Загрузка ...
|
|
| 19 | 329 8616 | Зажим |
Загрузка ...
|
|
| 20 | 433 7322 | Headstock |
Загрузка ...
|
|
| 21 | 433 8105 | Axle |
Загрузка ...
|
|
| 22 | 433 9205 | Stop |
Загрузка ...
|
|
| 23 | 317 2035 | Expansion bush |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
