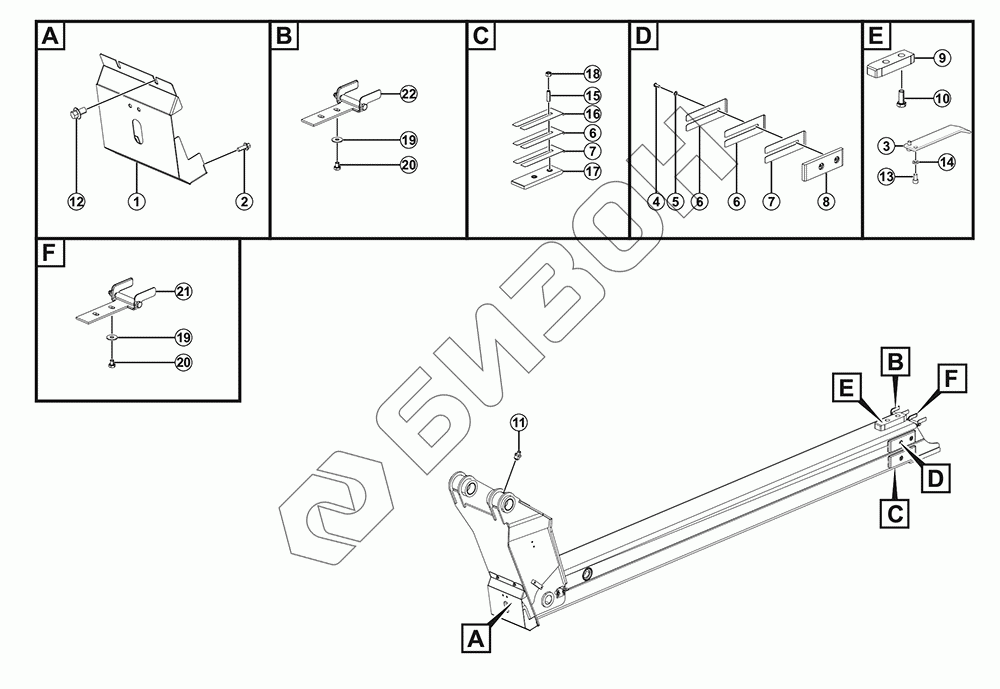

Графический каталог запасных частей к технике: LGMG H625. 2-я стрела в сборе
1
2
3
4
5
6
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 25220056332 | Защитный экран трубопровода |
Загрузка ...
|
|
| 2 | 4011010966 | Болт gb16674-m8x20flznyc-8.8-480 |
Загрузка ...
|
|
| 3 | 25220086861 | Пластина обнаружения выключателя |
Загрузка ...
|
|
| 4 | 4014010491 | Винт GB70.2-M10*20flZnyc-10.9-480 |
Загрузка ...
|
|
| 5 | 4015010339 | Шайба gb97.1-10flznyc-300hv-480 |
Загрузка ...
|
|
| 6 | 25220021872 | Регулировочная прокладка 66*200*1 |
Загрузка ...
|
|
| 7 | 25220021862 | Регулировочная прокладка 66*200*0 |
Загрузка ...
|
|
| 8 | 25220056292 | Слайдер 200*66*14,5 |
Загрузка ...
|
|
| 9 | 25220073321 | Слайдер 200*58*32,5 |
Загрузка ...
|
|
| 10 | 4011010722 | Болт gb5783-m10x25flznyc-8.8-480 |
Загрузка ...
|
|
| 11 | 4030000065 | Чашка для смазки jb7940.1-m10x1 |
Загрузка ...
|
|
| 12 | 4011011062 | Болт gb16674-m8x12flznyc-8.8-480 |
Загрузка ...
|
|
| 13 | 4014010181 | Винт gb70.1-m6x12flznyc-8.8-480 |
Загрузка ...
|
|
| 14 | 4015010284 | Шайба gb97.1-6flznyc-480 |
Загрузка ...
|
|
| 15 | 4014010494 | Винт GB77-M12*40flZnyc-45H-480 |
Загрузка ...
|
|
| 16 | 25220021882 | Регулировочная прокладка 66*200*2 |
Загрузка ...
|
|
| 17 | 25220050921 | Комплект ползунка |
Загрузка ...
|
|
| 18 | 4013010295 | Гайка gb6170-m12flznyc-8-480 |
Загрузка ...
|
|
| 19 | 4015010289 | Шайба gb96.1-8flznyc-480 |
Загрузка ...
|
|
| 20 | 4011010745 | Болт GB5783-M8*10flZnyc-8.8-480 |
Загрузка ...
|
|
| 21 | 25220085961 | Согнутая пластина в сборе |
Загрузка ...
|
|
| 22 | 25220085991 | Погнутая пластина в сборе II |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
