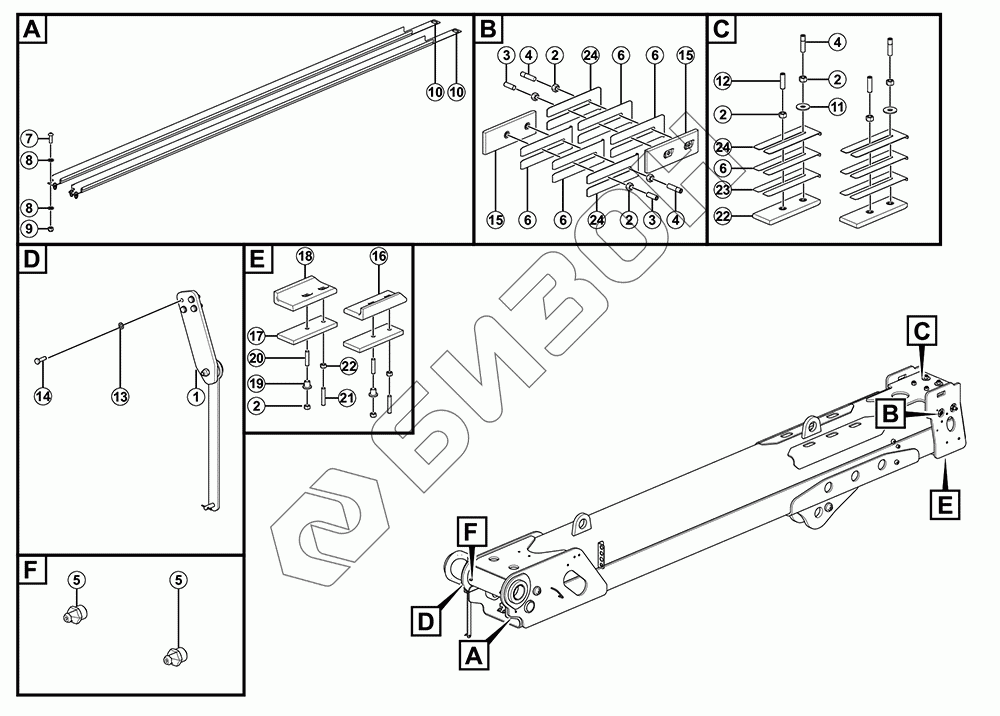

Графический каталог запасных частей к технике: LGMG H625. Первичная стрела в сборе
1
2
2
2
2
2
3
3
4
4
4
5
5
6
6
6
6
6
7
8
8
9
10
10
11
12
13
14
15
15
16
17
18
19
20
21
22
22
23
24
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 25220082181 | Угловая сборка |
Загрузка ...
|
|
| 2 | 4013010295 | Гайка gb6170-m12flznyc-8-480 |
Загрузка ...
|
|
| 3 | 4014010687 | Винт GB77-M12*35flZnyc-45H-480 |
Загрузка ...
|
|
| 4 | 4014010496 | Винт GB77-M12*50flZnyc-45H-480 |
Загрузка ...
|
|
| 5 | 4030000065 | Чашка для смазки jb7940.1-m10x1 |
Загрузка ...
|
|
| 6 | 25220021872 | Регулировочная прокладка 66*200*1 |
Загрузка ...
|
|
| 7 | 4014010705 | Винт GB70.2-M8*25flZnyc-8.8-480 |
Загрузка ...
|
|
| 8 | 4015010280 | Шайба gb97.1-8flznyc-480 |
Загрузка ...
|
|
| 9 | 4013010297 | Гайка gb889.1-m8flznyc-8-480 |
Загрузка ...
|
|
| 10 | 25220070881 | Защитная пластина канала |
Загрузка ...
|
|
| 11 | 4015010286 | Шайба gb96.1-12flznyc-480 |
Загрузка ...
|
|
| 12 | 4014010495 | Винт GB77-M12*45flZnyc-45H-480 |
Загрузка ...
|
|
| 13 | 4015010283 | Шайба gb97.1-5flznyc-480 |
Загрузка ...
|
|
| 14 | 4011010958 | Болт GB5783-M5*16flZnyc-8.8-480 |
Загрузка ...
|
|
| 15 | 25220021664 | Ползунок в сборе 1 |
Загрузка ...
|
|
| 16 | 25220056101 | L-образный ползунок в сборе |
Загрузка ...
|
|
| 17 | 25220056021 | Проставка 215*80*15 |
Загрузка ...
|
|
| 18 | 25220056111 | L-образный ползунок в сборе |
Загрузка ...
|
|
| 19 | 25220021802 | Блок заглушек 1 |
Загрузка ...
|
|
| 20 | 4014010497 | Винт GB77-M12*55flZnyc-45H-480 |
Загрузка ...
|
|
| 21 | 4014010499 | Винт GB77-M12*65flZnyc-45H-480 |
Загрузка ...
|
|
| 22 | 25220050921 | Комплект ползунка |
Загрузка ...
|
|
| 23 | 25220021862 | Регулировочная прокладка 66*200*0 |
Загрузка ...
|
|
| 24 | 25220021882 | Регулировочная прокладка 66*200*2 |
Загрузка ...
|
