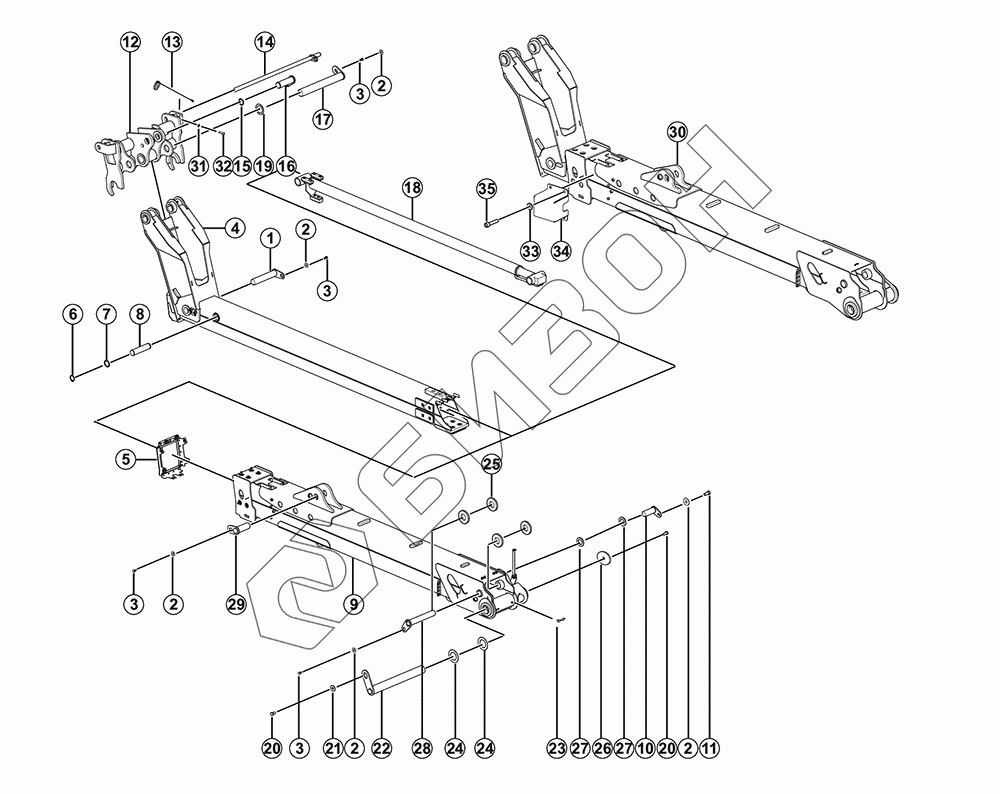

Графический каталог запасных частей к технике: LGMG H625. Сборка стрелы
1
2
2
2
2
2
3
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
24
25
26
27
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 25220055791 | Штифт цилиндра выравнивания верхнего уровня |
Загрузка ...
|
|
| 2 | 4015010286 | Шайба gb96.1-12flznyc-480 |
Загрузка ...
|
|
| 3 | 4011010824 | Болт gb5783-m12x20flznyc-8-480 |
Загрузка ...
|
|
| 4 | 25220075521 | 2-я штанга в сборе |
Загрузка ...
|
|
| 5 | 25220092601 | Штанги пылезащищенные в сборе |
Загрузка ...
|
|
| 6 | 4015010376 | Кольцо стопорное JB4342-45flZnyc-65Mn-480 |
Загрузка ...
|
|
| 7 | 25220054121 | Регулировочная прокладка 46*59*0,5 |
Загрузка ...
|
|
| 8 | 25220055771 | Штифт 45*196 |
Загрузка ...
|
|
| 9 | 25220075511 | Первичная сборка штанги |
Загрузка ...
|
|
| 10 | 25220086361 | Цилиндр выравнивания Lwr штифт |
Загрузка ...
|
|
| 11 | 4011011038 | Болт gb5783-m12x25flznyc-8.8-480 |
Загрузка ...
|
|
| 12 | 25220073932 | Навесная стойка в сборе |
Загрузка ...
|
|
| 13 | 4190710977 | Штифт DIN11023-4.5flZnyc-35-480(With a chain of 150mm and a steel plate) |
Загрузка ...
|
|
| 14 | 25220021931 | Штифт ограничительный для аксессуаров |
Загрузка ...
|
|
| 15 | 4015010578 | Стопорное кольцо GB894.1-50flZnyc-65Mn-480 |
Загрузка ...
|
|
| 16 | 25220055811 | Штифт |
Загрузка ...
|
|
| 17 | 25220074221 | Штифт 60*492 |
Загрузка ...
|
|
| 18 | 25220073902 | Ползун гидроцилиндра в сборе |
Загрузка ...
|
|
| 19 | 25220063761 | Шайба 90*63*2 |
Загрузка ...
|
|
| 20 | 4011011433 | Болт gb5783-m16x30flznyc-10.9-480 |
Загрузка ...
|
|
| 21 | 4015010334 | Шайба gb96.1-16flznyc-300hv-480 |
Загрузка ...
|
|
| 22 | 25220055671 | Штифт |
Загрузка ...
|
|
| 23 | 4120000015 | Защитный колпачок смазочной форсунки |
Загрузка ...
|
|
| 24 | 25220056391 | Шайба 110*67*1 |
Загрузка ...
|
|
| 25 | 25220092721 | Регулировочная прокладка 110*67*1 |
Загрузка ...
|
|
| 26 | 25220025352 | Крышка торца вала |
Загрузка ...
|
|
| 27 | 25220086341 | Проставка 46*75-4 |
Загрузка ...
|
|
| 28 | 25220055701 | Штифт |
Загрузка ...
|
|
| 29 | 25220055741 | Штифт цилиндра подъема |
Загрузка ...
|
|
| 30 | 25220086762 | Код поставки кронштейна в сборе |
Загрузка ...
|
|
| 31 | 4015010290 | Шайба gb97.1-4flznyc-480 |
Загрузка ...
|
|
| 32 | 4014010396 | Винт GB70.1-M4x12flZnyc-8.8 |
Загрузка ...
|
|
| 33 | 4015010283 | Шайба gb97.1-5flznyc-480 |
Загрузка ...
|
|
| 34 | 25220092561 | Экран бесконтактного выключателя |
Загрузка ...
|
|
| 35 | 4014010593 | Винт gb70.1-m5x8flznyc-8.8-480 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
