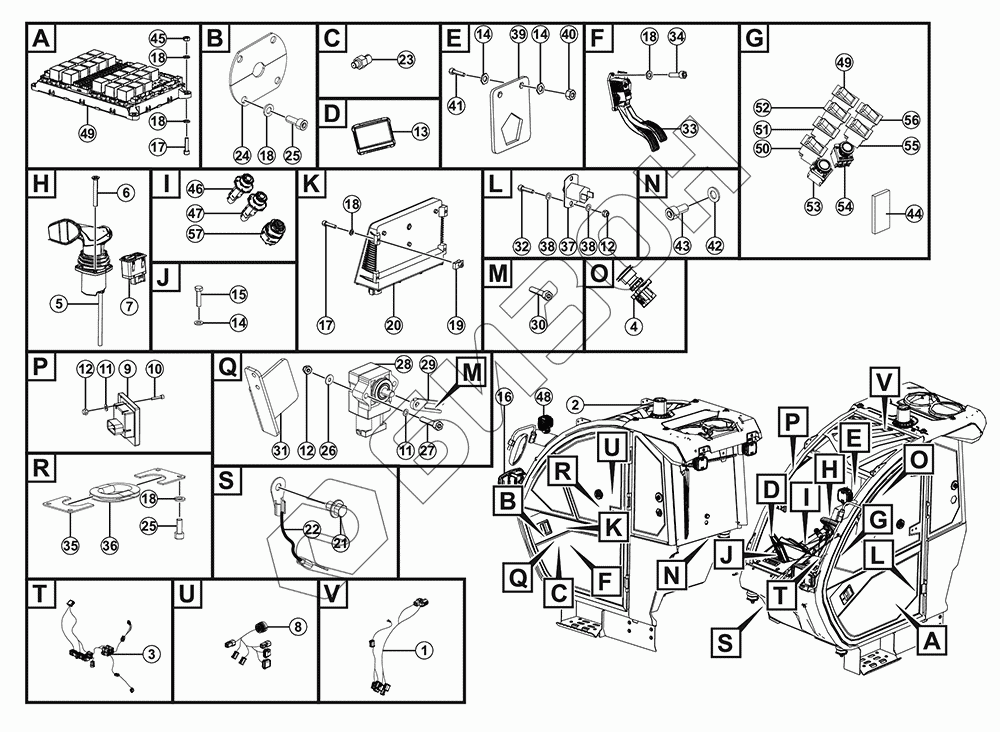

Графический каталог запасных частей к технике: LGMG H625. Электрическая система кабины
1
2
3
4
5
6
7
8
9
10
11
11
12
12
12
13
14
14
14
15
16
17
17
18
18
18
18
18
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
40
41
42
43
44
45
46
47
48
49
49
50
51
52
53
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 25780000452 | Жгут проводов крыши кабины |
Загрузка ...
|
|
| 2 | 4130703333 | Лампа аварийной сигнализации WA-606C2A-ST |
Загрузка ...
|
|
| 3 | 25780001231 | Внутренний жгут проводов кабины |
Загрузка ...
|
|
| 4 | 4130001280 | Аварийный выключатель |
Загрузка ...
|
|
| 5 | 4130703340 | Комбинированный джойстик DF83094592 |
Загрузка ...
|
|
| 6 | 4014010675 | Винт GB819.1-M5*35flZnyc-4.8-480B Black) |
Загрузка ...
|
|
| 7 | 4130713007 | Прикуриватель USB CJC-5428A8/UD |
Загрузка ...
|
|
| 8 | 25780001164 | Жгут проводов управления в кабине |
Загрузка ...
|
|
| 9 | 4130705736 | Ограничитель момента 1030786 |
Загрузка ...
|
|
| 10 | 4014010130 | Винт gb70.1-m4x20flznyc-8.8-480 |
Загрузка ...
|
|
| 11 | 4015010290 | Шайба gb97.1-4flznyc-480 |
Загрузка ...
|
|
| 12 | 4013010360 | Гайка gb889.1-m4flznyc-8-480 |
Загрузка ...
|
|
| 13 | 4130713164 | Экран дисплея ZC-FCPAD10P-RU |
Загрузка ...
|
|
| 14 | 4015010283 | Шайба gb97.1-5flznyc-480 |
Загрузка ...
|
|
| 15 | 4011011066 | Болт gb5783-m5x20flznyc-8.8 |
Загрузка ...
|
|
| 16 | 4130702636 | Комбинированный светильник LH FR CZ02L |
Загрузка ...
|
|
| 17 | 4014010119 | Винт gb70.1-m6x25flznyc-8.8-480 |
Загрузка ...
|
|
| 18 | 4015010284 | Шайба gb97.1-6flznyc-480 |
Загрузка ...
|
|
| 19 | 4013010303 | Гайка корончатая qc339-m6flznyc-8-480 |
Загрузка ...
|
|
| 20 | 4130703601 | Контроллер стрелы mc2m |
Загрузка ...
|
|
| 21 | 4011011568 | Болт GB16674.1-M10*12flZnyc-8.8-480 |
Загрузка ...
|
|
| 22 | 25780001141 | Кабель питания P35*250 |
Загрузка ...
|
|
| 23 | 4120001989 | Выключатель заднего фонаря |
Загрузка ...
|
|
| 24 | 25780000331 | Накладная пластина 75*30*2 |
Загрузка ...
|
|
| 25 | 4014010389 | Винт gb70.1-m6x16flznyc-8.8 |
Загрузка ...
|
|
| 26 | 4015010365 | Шайба gb96.1-4flznyc-300hv-480 |
Загрузка ...
|
|
| 27 | 4014010364 | Винт gb 70.1-m4x25flznyc-8.8-480 |
Загрузка ...
|
|
| 28 | 4130712651 | Датчик угла поворота педали тормоза VertX26-5V-30 |
Загрузка ...
|
|
| 29 | 25780000982 | Поворотная пластина датчика угла поворота педали тормоза |
Загрузка ...
|
|
| 30 | 4014010241 | Винт gb70.1-m4x30flznyc-8.8-480 |
Загрузка ...
|
|
| 31 | 25780001241 | Защитный кожух потенциометра |
Загрузка ...
|
|
| 32 | 4014010422 | Винт gb70.1-m4x16flznyc-8.8-480 |
Загрузка ...
|
|
| 33 | 4130702695 | Электронная педаль акселератора ES17-6Y01 |
Загрузка ...
|
|
| 34 | 4014010132 | Винт gb70.1-m6x20flznyc-8.8-480 |
Загрузка ...
|
|
| 35 | 25780000442 | Накладная пластина 60*53*2 |
Загрузка ...
|
|
| 36 | 25780000711 | Прокладка |
Загрузка ...
|
|
| 37 | 4130702653 | Сенсорный выключатель двери CZCB01 |
Загрузка ...
|
|
| 38 | 4015010398 | Шайба GB93-4flZnyc-65Mn-480 |
Загрузка ...
|
|
| 39 | 25780001351 | Крепежная пластина ITT 50*60*3 |
Загрузка ...
|
|
| 40 | 4013010298 | Гайка gb6170-m5flznyc-8-480 |
Загрузка ...
|
|
| 41 | 4014010122 | Винт gb70.1-m5x20flznyc-8.8-480 |
Загрузка ...
|
|
| 42 | 4015010339 | Шайба gb97.1-10flznyc-300hv-480 |
Загрузка ...
|
|
| 43 | 4014010385 | Винт gb70.1-m10x20flznyc-10.9-480 |
Загрузка ...
|
|
| 44 | 4130000328 | Крышка |
Загрузка ...
|
|
| 45 | 4013010300 | Гайка gb889.1-m6flznyc-8-480 |
Загрузка ...
|
|
| 46 | 4130702700 | Выключатель переключения передач 773A |
Загрузка ...
|
|
| 47 | 4130712614 | Выключатель переключения FH03 |
Загрузка ...
|
|
| 48 | 4130703332 | Рабочая лампа 360201-017 |
Загрузка ...
|
|
| 49 | 4130702693 | Блок предохранителей 2693 |
Загрузка ...
|
|
| 50 | 4130702736 | Кулисный переключатель рабочего освещения FR 005 |
Загрузка ...
|
|
| 51 | 4130702737 | Кулисный переключатель рабочей лампы RR 005 |
Загрузка ...
|
|
| 52 | 4130702749 | Кулисный переключатель контурного маркера 005 |
Загрузка ...
|
|
| 53 | 4130712902 | Переключатель CJK-A4BD-RF10R23 |
Загрузка ...
|
|
| 54 | 4130712901 | Выключатель электрического тормоза CJK-A1BD-SF10R23 |
Загрузка ...
|
|
| 55 | 4130703337 | Переключатель стеклоочистителя и распылителя RR 061 |
Загрузка ...
|
|
| 56 | 4130703339 | Переключатель бокового стеклоочистителя и распылителя 061 |
Загрузка ...
|
|
| 57 | 4130702644 | Замок зажигания CZD01 |
Загрузка ...
|
