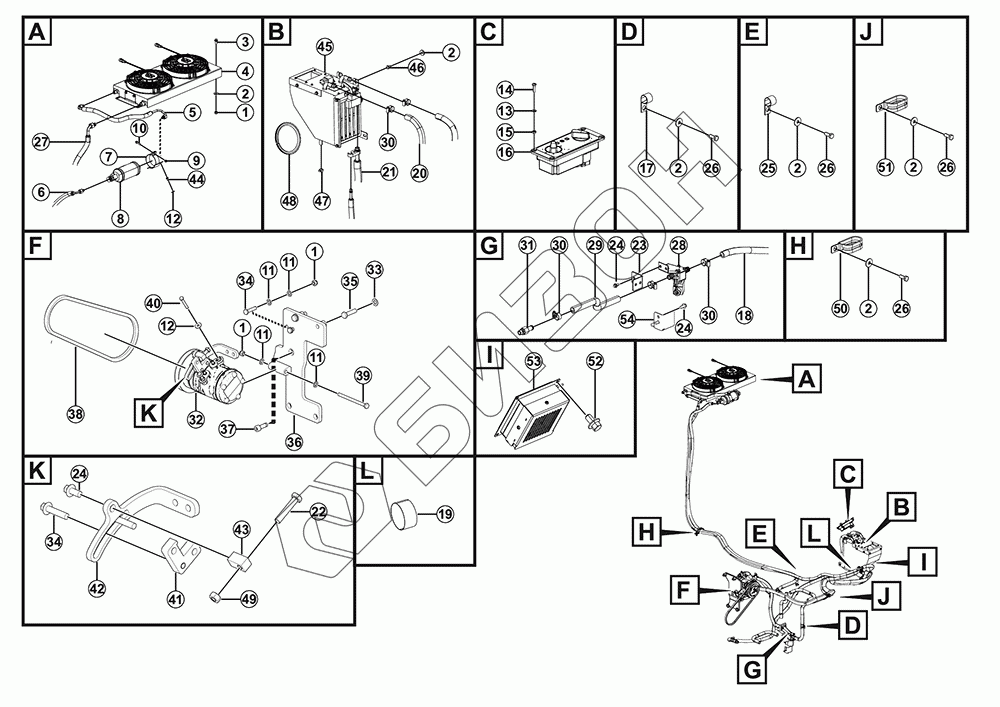

Графический каталог запасных частей к технике: LGMG H625. Кондиционер в сборе
1
1
1
2
2
2
2
2
2
3
4
5
6
7
8
9
10
11
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
24
25
26
26
26
26
27
28
29
30
30
30
31
32
33
34
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4013010297 | Гайка gb889.1-m8flznyc-8-480 |
Загрузка ...
|
|
| 2 | 4015010289 | Шайба gb96.1-8flznyc-480 |
Загрузка ...
|
|
| 3 | 4011010966 | Болт gb16674-m8x20flznyc-8.8-480 |
Загрузка ...
|
|
| 4 | 4130702767 | Конденсатор в сборе GKL33-5.0L |
Загрузка ...
|
|
| 5 | 4190710237 | Шланг (RESVR - конденсатор) GK33-5.0L2-40 |
Загрузка ...
|
|
| 6 | 4190710401 | Шланг (RESVR- испаритель) GK33-5.0L2-90 |
Загрузка ...
|
|
| 7 | 4130702775 | Хомут шланга резервуара GK33-5.0L-60 |
Загрузка ...
|
|
| 8 | 4130702776 | Горизонтальный коллектор GK33-5.0L-70 |
Загрузка ...
|
|
| 9 | 4013010300 | Гайка gb889.1-m6flznyc-8-480 |
Загрузка ...
|
|
| 10 | 4011010992 | Болт gb16674-m6x25flznyc-8.8 |
Загрузка ...
|
|
| 11 | 4015010280 | Шайба gb97.1-8flznyc-480 |
Загрузка ...
|
|
| 12 | 4015010296 | Шайба gb96.1-6flznyc-480 |
Загрузка ...
|
|
| 13 | 4015010290 | Шайба gb97.1-4flznyc-480 |
Загрузка ...
|
|
| 14 | 4014010582 | Винт GB818-M4*16flZnyc-8.8-480 ( Black) |
Загрузка ...
|
|
| 15 | 4013010304 | Гайка gb6170-m4flznyc-8-480 |
Загрузка ...
|
|
| 16 | 4130702769 | Комплект панели управления TB6036 |
Загрузка ...
|
|
| 17 | 4190707970 | Трубный хомут R-D24-M10 |
Загрузка ...
|
|
| 18 | 25840001121 | Шланг подачи воды в отопитель |
Загрузка ...
|
|
| 19 | 4120709418 | Плетеная оболочка FBHT-125*300 |
Загрузка ...
|
|
| 20 | 25840001142 | Шланг для отвода воды из отопителя |
Загрузка ...
|
|
| 21 | 4190711239 | Шланг (испаритель - COMP) |
Загрузка ...
|
|
| 22 | 4011010974 | Болт GB5783-M8*55flZnyc-8.8-480 |
Загрузка ...
|
|
| 23 | 25840001152 | Гнутая пластина 65*60*50 |
Загрузка ...
|
|
| 24 | 4011010964 | Болт gb16674-m8x16flznyc-8.8-480 |
Загрузка ...
|
|
| 25 | 4190707972 | Зажим R-D32-M10 |
Загрузка ...
|
|
| 26 | 4011010748 | Болт gb5783-m10x20flznyc-8.8-480 |
Загрузка ...
|
|
| 27 | 4190711240 | Шланг (COMP - Cond.) |
Загрузка ...
|
|
| 28 | 4130702770 | Электромагнитный клапан в сборе GK33-5.0L-50 |
Загрузка ...
|
|
| 29 | 25840001131 | Шланг подачи воды в отопитель |
Загрузка ...
|
|
| 30 | 4017000015 | Хомут для шланга jb8870-d25 |
Загрузка ...
|
|
| 31 | 25840000423 | Соединение труб отопления |
Загрузка ...
|
|
| 32 | 4190708438 | Компрессор GK33-5,0L-140 |
Загрузка ...
|
|
| 33 | 4015010339 | Шайба gb97.1-10flznyc-300hv-480 |
Загрузка ...
|
|
| 34 | 4011010972 | Болт gb5783-m8x35flznyc-8.8-480 |
Загрузка ...
|
|
| 35 | 4011011652 | Болт GB5786-M10*1.25*40flZnyc-10.9-480 |
Загрузка ...
|
|
| 36 | 25840001462 | Сварной кронштейн компрессора |
Загрузка ...
|
|
| 37 | 4014010686 | Винт GB70.1-M10*1.25*30flZnyc-10.9-480 |
Загрузка ...
|
|
| 38 | 4190711238 | Ремень |
Загрузка ...
|
|
| 39 | 4011011423 | Болт GB5782-M8*105flZnyc-12.9-480 |
Загрузка ...
|
|
| 40 | 4011010997 | Болт gb5783-m6x40flznyc-8.8-480 |
Загрузка ...
|
|
| 41 | 25840001212 | Регулировочная пластина |
Загрузка ...
|
|
| 42 | 25840001372 | Регулировочная пластина |
Загрузка ...
|
|
| 43 | 25840001381 | Регулировка опоры |
Загрузка ...
|
|
| 44 | 4011010747 | Болт gb5783-m6x16flznyc-8.8-480 |
Загрузка ...
|
|
| 45 | 4190709496 | Испаритель в сборе GKZ33-5.0L2 |
Загрузка ...
|
|
| 46 | 4011010745 | Болт GB5783-M8*10flZnyc-8.8-480 |
Загрузка ...
|
|
| 47 | 4017010173 | Хомут для шланга JB8870-D16 |
Загрузка ...
|
|
| 48 | 25090003051 | Уплотнительная лента 380*3 |
Загрузка ...
|
|
| 49 | 4013010291 | Гайка gb6170-m8flznyc-8-480 |
Загрузка ...
|
|
| 50 | 4190707988 | Зажим R-типа с двойным отверстием R-D32*2-M10 |
Загрузка ...
|
|
| 51 | 4190707978 | Зажим R-типа с двойным отверстием R-D25*2-M10 |
Загрузка ...
|
|
| 52 | 4011011567 | Болт GB16674.1-M6*10flZnyc-8.8-480 |
Загрузка ...
|
|
| 53 | 4190710681 | Блок фильтрации свежего воздуха в сборе |
Загрузка ...
|
|
| 54 | 25840001322 | Кожух электромагнитного клапана |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
