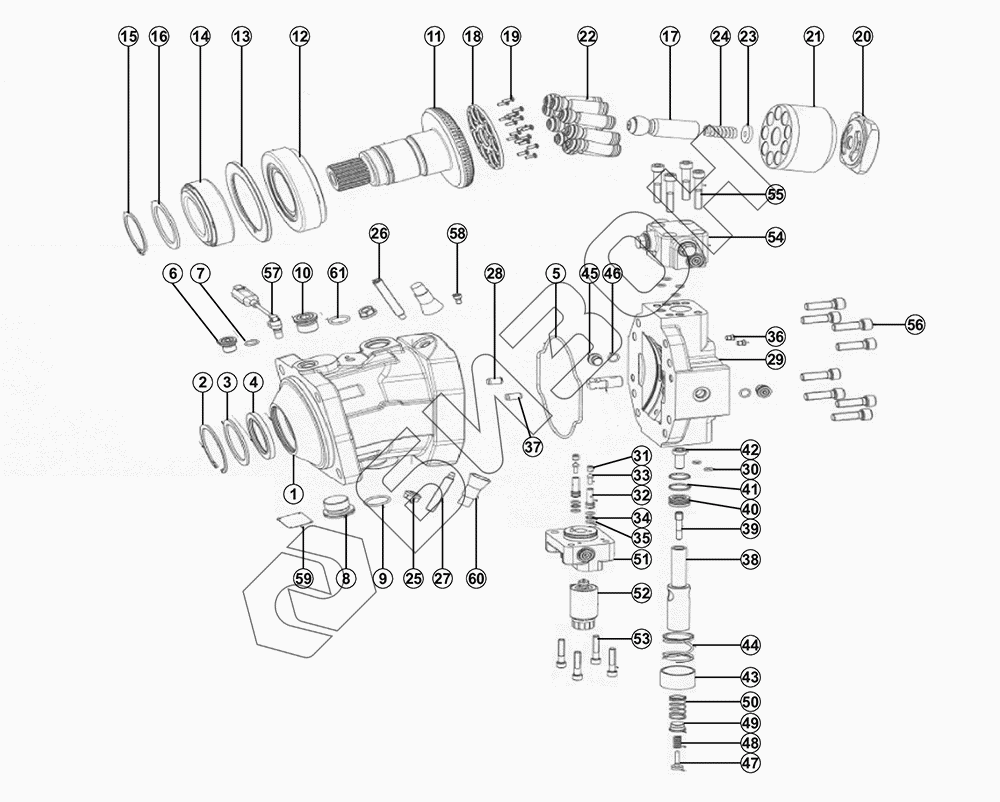

Графический каталог запасных частей к технике: LGMG H625. Ходовой двигатель HM6V115(10288)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4120712587001 | Корпус HM6V115-000001 |
Загрузка ...
|
|
| 2 | 4120712587002 | Стопорное кольцо DIN 472(80) |
Загрузка ...
|
|
| 3 | 4120712587003 | Шайба HM6V115-000003 (Ф79.8*Ф63.4*3) |
Загрузка ...
|
|
| 4 | 4120712587004 | Сальник YY-22-11-010-042-A (TCV 60* 80*7) |
Загрузка ...
|
|
| 5 | 4120712587005 | Уплотнительное кольцо HM6V115-000002 |
Загрузка ...
|
|
| 6 | 4120712587006 | Штекер ISO 6149-4 (M18*1.5) |
Загрузка ...
|
|
| 7 | 4120712587007 | Уплотнительное кольцо YY-19-05-010--016-A (Ф15.3*2.2) |
Загрузка ...
|
|
| 8 | 4120712587008 | Штуцер ISO 6149-4 (M33*2) |
Загрузка ...
|
|
| 9 | 4120712587009 | Кольцо уплотнительное OR2902960 (Ф29.6*2.9) |
Загрузка ...
|
|
| 10 | 4120712587010 | Штуцер ISO 6149-4 (M27*2) |
Загрузка ...
|
|
| 11 | 4120712587011 | Главный вал HME6V115A-011001 |
Загрузка ...
|
|
| 12 | 4120712587012 | Подшипник T7FC070 (FAG) (Ф70*Ф140*39) |
Загрузка ...
|
|
| 13 | 4120712587013 | Шайба HM6V115-011002 (Ф138.7*Ф110*5.9) |
Загрузка ...
|
|
| 14 | 4120712587014 | Подшипник 33113 (FAG) (Ф65*Ф110*34) |
Загрузка ...
|
|
| 15 | 4120712587015 | Стопорное кольцо DIN471 (65) |
Загрузка ...
|
|
| 16 | 4120712587016 | Шайба HM6V115-011003-E (Ф84.4*Ф65.3*3.32) |
Загрузка ...
|
|
| 17 | 4120712587017 | Центральный шток HM6V115-010004 |
Загрузка ...
|
|
| 18 | 4120712587018 | Фиксатор HM6V115-010005 |
Загрузка ...
|
|
| 19 | 4120712587019 | Винт ISO 14583 (M4*12) |
Загрузка ...
|
|
| 20 | 4120712587020 | Клапанная тарелка HM6V115-010006 |
Загрузка ...
|
|
| 21 | 4120712587021 | Блок цилиндров HM6V115-010001 |
Загрузка ...
|
|
| 22 | 4120712587022 | Поршень HM6V115-012000 |
Загрузка ...
|
|
| 23 | 4120712587023 | Шайба HM6V115-010003-D (Ф28*Ф9*4.7) |
Загрузка ...
|
|
| 24 | 4120712587024 | Пружина HM6V115-010002 (13.7/3.8*50.3/7.75) |
Загрузка ...
|
|
| 25 | 4120712587025 | Контргайка уплотнения 5320120230 (M12*1.75) |
Загрузка ...
|
|
| 26 | 4120712587026 | Винт ограничительный HM6V200-000005 (M12*80) |
Загрузка ...
|
|
| 27 | 4120712587027 | Регулировочный винт HM6V85-000004 (M12*70) |
Загрузка ...
|
|
| 28 | 4120712587028 | Фиксирующий штифт HM6V85-000006 |
Загрузка ...
|
|
| 29 | 4120712587029 | Торцевая заглушка HM6V115-020001-R |
Загрузка ...
|
|
| 30 | 4120712587030 | О-образное кольцо P8 (Ф7.8*1.9) |
Загрузка ...
|
|
| 31 | 4120712587031 | Седло клапана HM6V200-020007 |
Загрузка ...
|
|
| 32 | 4120712587032 | Корпус клапана HM6V200-020008 |
Загрузка ...
|
|
| 33 | 4120712587033 | Клапанный элемент HM6V200-020009 |
Загрузка ...
|
|
| 34 | 4120712587034 | Опорное кольцо P-9 (Ф12*Ф9*1.25) |
Загрузка ...
|
|
| 35 | 4120712587035 | Уплотнительное кольцо ORP9-F5 (Ф8.8*1.9) |
Загрузка ...
|
|
| 36 | 4120712587036 | Штуцер V30G205-000008 (M7*0.75) |
Загрузка ...
|
|
| 37 | 4120712587037 | Рычаг HM6V115-020002 |
Загрузка ...
|
|
| 38 | 4120712587038 | Поршень HM6V115-020003 |
Загрузка ...
|
|
| 39 | 4120712587039 | Винт HM6V85-020004 (M10*1.5*48) |
Загрузка ...
|
|
| 40 | 4120712587040 | Седло поршня HM6V115-020004 |
Загрузка ...
|
|
| 41 | 4120712587041 | Уплотнительное кольцо поршня HM6V115-020005 |
Загрузка ...
|
|
| 42 | 4120712587042 | Винт DIN 6912 (M12*25) |
Загрузка ...
|
|
| 43 | 4120712587043 | Пружинное седло HM6V200-02000D |
Загрузка ...
|
|
| 44 | 4120712587044 | Пружина HM6V115-02000B (36.8/3*121.5/6) |
Загрузка ...
|
|
| 45 | 4120712587045 | Штекер ISO 6149-4 (M14*1.5) |
Загрузка ...
|
|
| 46 | 4120712587046 | Кольцо уплотнительное OR2201130 (Ф11.3*2.2) |
Загрузка ...
|
|
| 47 | 4120712587047 | Пружинное седло HM6V200-02000F |
Загрузка ...
|
|
| 48 | 4120712587048 | Пружина HM6V200-02000E (8.6/1.4*19/6.5) |
Загрузка ...
|
|
| 49 | 4120712587049 | Пружинное седло HM6V115A-02000C |
Загрузка ...
|
|
| 50 | 4120712587050 | Пружина HM6V115-02000E |
Загрузка ...
|
|
| 51 | 4120712587051 | Регулирующий клапан HM6V170-021000-EP00 |
Загрузка ...
|
|
| 52 | 4120712587052 | Электромагнит EP37-14M12K7 |
Загрузка ...
|
|
| 53 | 4120712587053 | Винт GB/T 70.1 (M8*40) |
Загрузка ...
|
|
| 54 | 4120712587054 | Клапан для промывки HME6V85-022000-B |
Загрузка ...
|
|
| 55 | 4120712587055 | Винт GB/T 70.1 (M10*55) |
Загрузка ...
|
|
| 56 | 4120712587056 | Винт GB/T 70.1 (M12*40) |
Загрузка ...
|
|
| 57 | 4120712587057 | Датчик скорости H168-G |
Загрузка ...
|
|
| 58 | 4120712587058 | Винт GB/T 70.1 (M6*10) |
Загрузка ...
|
|
| 59 | 4120712587059 | Заводская табличка MOTOR-BP-SDLG-A (50*35*0.6) |
Загрузка ...
|
|
| 60 | 4120712587060 | Противосъемный колпачок M12 |
Загрузка ...
|
|
| 61 | 4120712587061 | Уплотнительное кольцо OR2902360 (Ф23.6*2.9) |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
