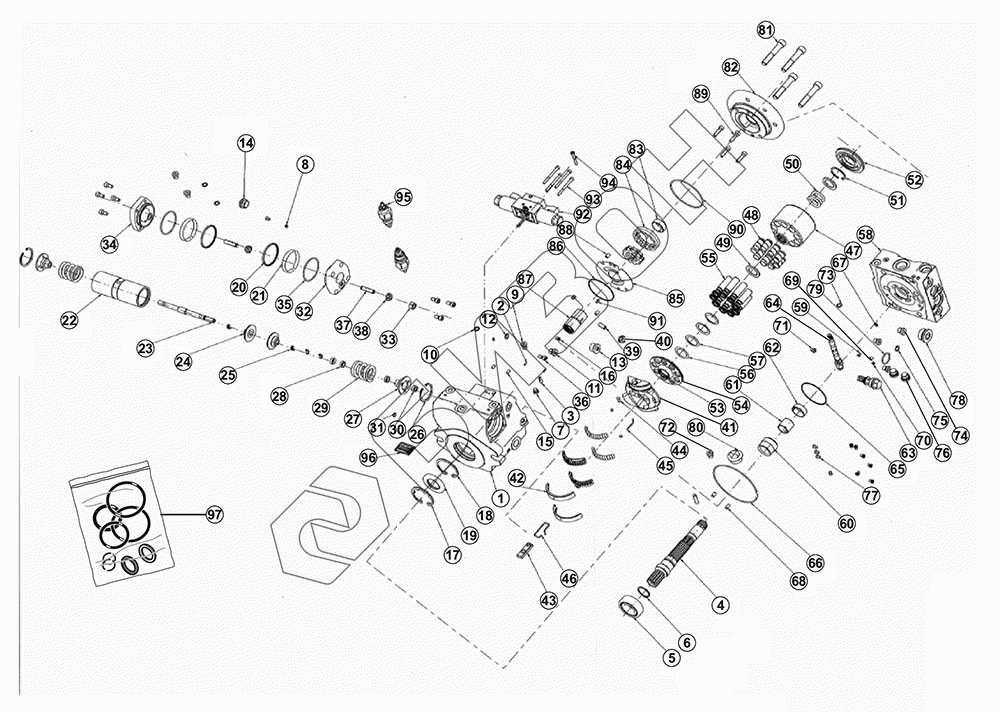

Графический каталог запасных частей к технике: LGMG H625. Насос закрытого контура HP4VG60 (10288)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4120711487001 | Корпус |
Загрузка ...
|
|
| 2 | 4120711487002 | Штифт |
Загрузка ...
|
|
| 3 | 4120711487003 | Штифт 210000378659 |
Загрузка ...
|
|
| 4 | 4120711487004 | Главный вал 210000378612 |
Загрузка ...
|
|
| 5 | 4120711487005 | Подшипник качения 210000404450 |
Загрузка ...
|
|
| 6 | 4120709865004 | Стопорное кольцо 210000293163 |
Загрузка ...
|
|
| 7 | 4120711487006 | Штуцер M10*1 (ISO 9974-4) |
Загрузка ...
|
|
| 8 | 4120711487007 | Плунжер дроссельной заслонки 210000378665 |
Загрузка ...
|
|
| 9 | 4120711487008 | Штуцер M12*1,5 (HLPV140I-020001) |
Загрузка ...
|
|
| 10 | 4120711487009 | E-образное комбинированное кольцо M12*1,5 (ISO 9974-4) |
Загрузка ...
|
|
| 11 | 4120709577008 | Плунжер 210000294369 |
Загрузка ...
|
|
| 12 | 4120709577007 | E-образное комбинированное кольцо 210000293574 |
Загрузка ...
|
|
| 13 | 4120711487010 | Плунжер 210000294384 |
Загрузка ...
|
|
| 14 | 4120711487011 | Плунжер (с прокладкой) 110000056014 |
Загрузка ...
|
|
| 15 | 4120712243001 | Крепежный штифт 210000299773 |
Загрузка ...
|
|
| 16 | 4120709864043 | Заглушка M7*0.75 210000292750 |
Загрузка ...
|
|
| 17 | 4120711487012 | Стопорное кольцо 210000375953 |
Загрузка ...
|
|
| 18 | 4120711487013 | Стопорное кольцо 210000375951 |
Загрузка ...
|
|
| 19 | 4120711487014 | Сальник 110000050535 |
Загрузка ...
|
|
| 20 | 4120711487015 | Уплотнительное кольцо штока Ф61*Ф68.3*3.2 (SRS000610-P2N0) |
Загрузка ...
|
|
| 21 | 4120711487016 | Направляющее кольцо 210000379350 |
Загрузка ...
|
|
| 22 | 4120711487017 | Поршень 210000378614 |
Загрузка ...
|
|
| 23 | 4120711487018 | Регулировка резьбовой шпильки 210000526554 |
Загрузка ...
|
|
| 24 | 4120711487019 | Пружинное седло 210000378643 |
Загрузка ...
|
|
| 25 | 4120711487020 | Полукруглая площадка 210000378655 |
Загрузка ...
|
|
| 26 | 4120709865085 | Стопорное кольцо 210000294431 |
Загрузка ...
|
|
| 27 | 4120711487021 | Пружинное седло 210000378656 |
Загрузка ...
|
|
| 28 | 4120711487022 | Ограничительная втулка 210000378652 |
Загрузка ...
|
|
| 29 | 4120711487023 | Пружина 210000378681 |
Загрузка ...
|
|
| 30 | 4120711487024 | Пластиковый колпачок 110000055634 |
Загрузка ...
|
|
| 31 | 4120711487025 | Уплотнительное кольцо9.25*1.78 (2-012) |
Загрузка ...
|
|
| 32 | 4120711487026 | Торцевая заглушка 210000378646 |
Загрузка ...
|
|
| 33 | 4120711487027 | Гайка 210000292409 |
Загрузка ...
|
|
| 34 | 4120711487028 | Торцевая заглушка 210000378638 |
Загрузка ...
|
|
| 35 | 4120711487029 | Уплотнительное кольцо 64.77*2.62 (OR2-145-N1) |
Загрузка ...
|
|
| 36 | 4120711487030 | Винт 210000206199 |
Загрузка ...
|
|
| 37 | 4120711487031 | Регулировочный винт 210000378650 |
Загрузка ...
|
|
| 38 | 4120711487032 | Контргайка уплотнения 210000379354 |
Загрузка ...
|
|
| 39 | 4120711487033 | Винт 210000379360 |
Загрузка ...
|
|
| 40 | 4120707928030 | Контргайка уплотнения 210000292412 |
Загрузка ...
|
|
| 41 | 4120711487034 | Поворотная платформа 210000378604 |
Загрузка ...
|
|
| 42 | 4120711487035 | Подшипник качения 210000376317 |
Загрузка ...
|
|
| 43 | 4120711487036 | Слайдер 210000378660 |
Загрузка ...
|
|
| 44 | 4120711487037 | Штифт 210000378647 |
Загрузка ...
|
|
| 45 | 4120711487038 | Крючок 210000405639 |
Загрузка ...
|
|
| 46 | 4120711487039 | Крючок 210000405638 |
Загрузка ...
|
|
| 47 | 4120711487040 | Корпус цилиндра 210000626242 |
Загрузка ...
|
|
| 48 | 4120711487041 | Втулка 210000378666 |
Загрузка ...
|
|
| 49 | 4120711487042 | Шайба 210000378648 |
Загрузка ...
|
|
| 50 | 4120711487043 | Пружина 210000378675 |
Загрузка ...
|
|
| 51 | 4120711487044 | Стопорное кольцо 210000375952 |
Загрузка ...
|
|
| 52 | 4120711487045 | Клапанная пластина 210000378616 |
Загрузка ...
|
|
| 53 | 4120711487046 | Направляющая фиксатора скольжения 210000388546 |
Загрузка ...
|
|
| 54 | 4120711487047 | Фиксатор скольжения 210000497514 |
Загрузка ...
|
|
| 55 | 4120711487048 | Комплект поршня и скользящего башмака 210000378734 |
Загрузка ...
|
|
| 56 | 4120711487049 | Шайба 210000378662 |
Загрузка ...
|
|
| 57 | 4120711487050 | Тарельчатая пружина 210000378678 |
Загрузка ...
|
|
| 58 | 4120711487051 | Крышка RR 210000411586 |
Загрузка ...
|
|
| 59 | 4120711487052 | Фиксирующий штифт 210000379978 |
Загрузка ...
|
|
| 60 | 4120711487053 | Седло подшипника скольжения 210000379977 |
Загрузка ...
|
|
| 61 | 4120711487054 | Подшипник скольжения 210000379353 |
Загрузка ...
|
|
| 62 | 4120711487055 | Подшипник скольжения Ф35*Ф39*15 (3515DP31-S) |
Загрузка ...
|
|
| 63 | 4120711487056 | Клапан низкого давления 210000627249 |
Загрузка ...
|
|
| 64 | 4120711487057 | Отсечной клапан 210000378808 |
Загрузка ...
|
|
| 65 | 4120711487058 | Прямоугольное кольцо Ф79.1*Ф83.9*1.15 |
Загрузка ...
|
|
| 66 | 4120711487059 | Уплотнительное кольцо 139.37*2.62 (OR2-161-N7) |
Загрузка ...
|
|
| 67 | 4120711487060 | Уплотнительное кольцо9.25*1.78 (2-012) |
Загрузка ...
|
|
| 68 | 4120711487061 | Штифт 210000349930 |
Загрузка ...
|
|
| 69 | 4120711487062 | Плунжер 210000377549 |
Загрузка ...
|
|
| 70 | 4120711487063 | Плунжер дроссельной заслонки 210000379955 |
Загрузка ...
|
|
| 71 | 4120711487064 | Плунжер 210000379358 |
Загрузка ...
|
|
| 72 | 4120711487065 | Плунжер 210000294368 |
Загрузка ...
|
|
| 73 | 4120711487066 | E-образное комбинированное кольцо 210000343139 |
Загрузка ...
|
|
| 74 | 4120709577008 | Плунжер 210000294369 |
Загрузка ...
|
|
| 75 | 4120709577007 | E-образное комбинированное кольцо 210000293574 |
Загрузка ...
|
|
| 76 | 4120711487067 | Плунжер 210000293557 |
Загрузка ...
|
|
| 77 | 4120709864043 | Заглушка M7*0.75 210000292750 |
Загрузка ...
|
|
| 78 | 4120711487068 | Плунжер 210000379352 |
Загрузка ...
|
|
| 79 | 4120711487069 | Уплотнительное кольцо 29.82*2.62 (2-123) |
Загрузка ...
|
|
| 80 | 4120711487070 | Плунжер (с прокладкой) 110000052890 |
Загрузка ...
|
|
| 81 | 4120711082007 | Внутренний болт с цилиндрической шестигранной головкой M14 * 80210000205922 |
Загрузка ...
|
|
| 82 | 4120711487071 | Корпус 210000573022 |
Загрузка ...
|
|
| 83 | 4120711487072 | Подшипник скольжения 210000379351 |
Загрузка ...
|
|
| 84 | 4120711487073 | Ротор 210000449514 |
Загрузка ...
|
|
| 85 | 4120711487074 | Боковая пластина 210000378653 |
Загрузка ...
|
|
| 86 | 4120711487075 | Кольцо прямоугольной формы 110000052676 |
Загрузка ...
|
|
| 87 | 4120711487076 | Муфта 210000454928 |
Загрузка ...
|
|
| 88 | 4120711487077 | Штифт 110000052056 |
Загрузка ...
|
|
| 89 | 4120711487078 | Винт 210000206203 |
Загрузка ...
|
|
| 90 | 4120711487079 | Стопорное кольцо |
Загрузка ...
|
|
| 91 | 4120711487080 | Квадратный/прямоугольный ключ 210000493937 |
Загрузка ...
|
|
| 92 | 4120711487081 | Регулирующий клапан 210000378807 |
Загрузка ...
|
|
| 93 | 4120711487082 | Винт 210000206189 |
Загрузка ...
|
|
| 94 | 4120713025024 | Винт 210000206184(M6*45) |
Загрузка ...
|
|
| 95 | 4120711487083 | Клапан сброса высокого давления 210000573891 |
Загрузка ...
|
|
| 96 | 4120709864015 | Знак 50*35*0.6 210000293124 |
Загрузка ...
|
|
| 97 | 4120711487084 | Комплект уплотнений для насоса замкнутого цикла 110000085378(HP4VG60-SK02) |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
