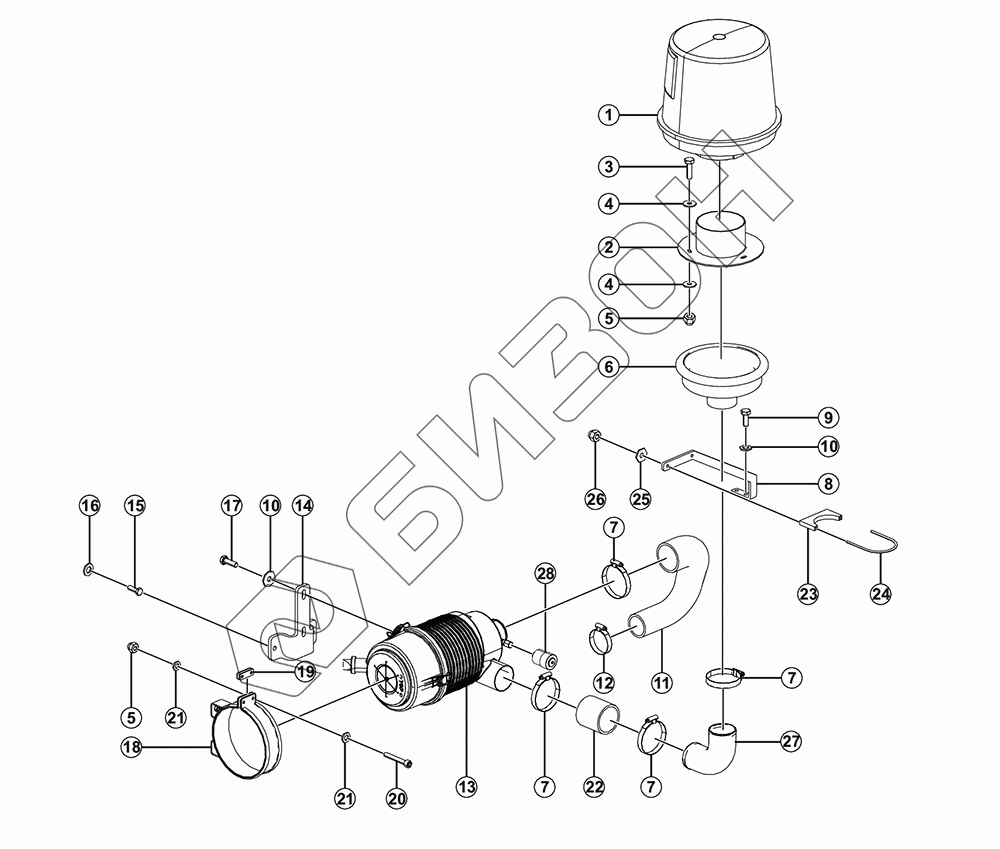

Графический каталог запасных частей к технике: LGMG H625. Впускной коллектор двигателя
1
2
3
4
4
5
5
6
7
7
7
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4110703666 | Фильтр предварительной очистки воздуха KA14-40-0000 |
Загрузка ...
|
|
| 2 | 25550000131 | Переходная труба для предварительной фильтрации (сварка) |
Загрузка ...
|
|
| 3 | 4011010744 | Болт gb5783-m6x20flznyc-8.8-480 |
Загрузка ...
|
|
| 4 | 4015010296 | Шайба gb96.1-6flznyc-480 |
Загрузка ...
|
|
| 5 | 4013010300 | Гайка gb889.1-m6flznyc-8-480 |
Загрузка ...
|
|
| 6 | 25550002661 | Сильфон воздухозаборника |
Загрузка ...
|
|
| 7 | 4017000014 | Хомут для шланга JB8870-D80 |
Загрузка ...
|
|
| 8 | 25550002711 | Кронштейн 305*165*71 |
Загрузка ...
|
|
| 9 | 4011010711 | Болт gb5783-m8x20flznyc-8.8-480 |
Загрузка ...
|
|
| 10 | 4015010289 | Шайба gb96.1-8flznyc-480 |
Загрузка ...
|
|
| 11 | 25550001491 | Шланг переменного диаметра 73*5 |
Загрузка ...
|
|
| 12 | 4017000007 | Хомут для шланга jb8870-d60 |
Загрузка ...
|
|
| 13 | 4110001498 | Воздухоочиститель g068663 |
Загрузка ...
|
|
| 14 | 25550001542 | Пластина 180*148*41 |
Загрузка ...
|
|
| 15 | 4011010707 | Болт gb5783-m10x30flznyc-8.8-480 |
Загрузка ...
|
|
| 16 | 4015010339 | Шайба gb97.1-10flznyc-300hv-480 |
Загрузка ...
|
|
| 17 | 4011010743 | Болт gb5783-m8x25flznyc-8.8-480 |
Загрузка ...
|
|
| 18 | 25550002761 | Распределительный узел обруча воздухоочистителя |
Загрузка ...
|
|
| 19 | 25550001411 | Фильтр воздушный целый 45*15*8 |
Загрузка ...
|
|
| 20 | 4014010306 | Винт GB70.1-M6*40flZnyc-8.8-480 |
Загрузка ...
|
|
| 21 | 4015010284 | Шайба gb97.1-6flznyc-480 |
Загрузка ...
|
|
| 22 | 25550001502 | Шланг воздухозаборника 73*5 |
Загрузка ...
|
|
| 23 | 25010008651 | Крепление из нержавеющей стали, крепление на болтах |
Загрузка ...
|
|
| 24 | 25010008642 | U-образный болт |
Загрузка ...
|
|
| 25 | 4015010345 | Шайбаgb96.1-5flznyc-480 |
Загрузка ...
|
|
| 26 | 4013010305 | Гайка gb889.1-m5flznyc-8-480 |
Загрузка ...
|
|
| 27 | 25550002721 | Труба воздухозаборника |
Загрузка ...
|
|
| 28 | 4110703019 | Сигнализация перепада давления X002352 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
