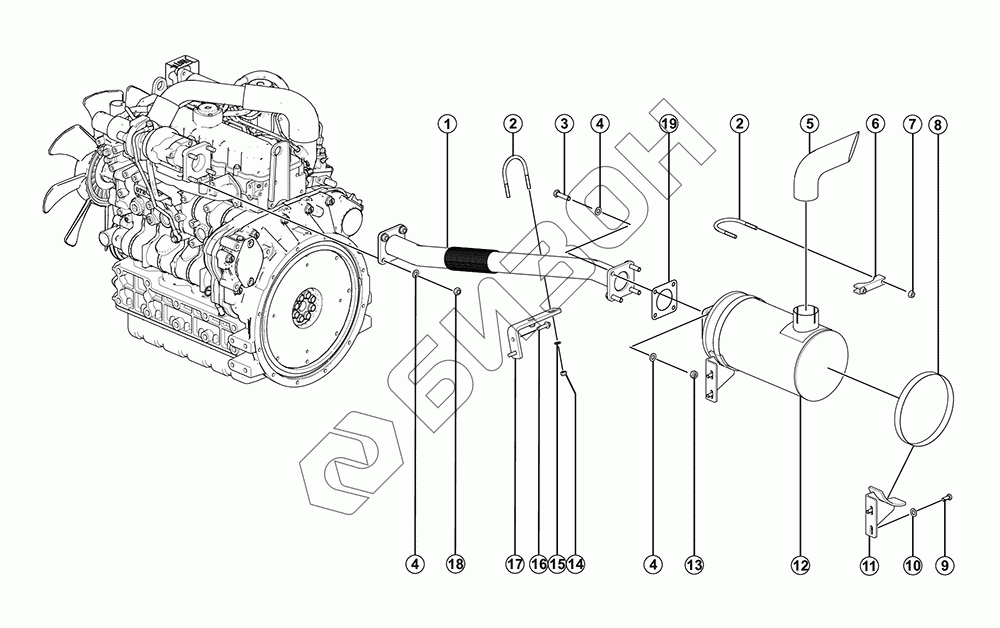

Графический каталог запасных частей к технике: LGMG H625. Выхлопная система двигателя
1
2
2
3
4
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 25560003351 | Выхлопной патрубок |
Загрузка ...
|
|
| 2 | 25010026321 | U-образный болт M8*73 |
Загрузка ...
|
|
| 3 | 4011010706 | Болт gb5783-m10x40flznyc-8.8-480 |
Загрузка ...
|
|
| 4 | 4015010339 | Шайба gb97.1-10flznyc-300hv-480 |
Загрузка ...
|
|
| 5 | 25560002931 | Выхлопная труба 60*1,5 |
Загрузка ...
|
|
| 6 | 25010026311 | Крепление сиденья 63,5 |
Загрузка ...
|
|
| 7 | 4013010386 | Гайка gb6177.1-m8flznyc-8-480 |
Загрузка ...
|
|
| 8 | 4190710830 | Т-образный обруч Ф183-Ф191 с металлической самоконтрящейся гайкой |
Загрузка ...
|
|
| 9 | 4011010711 | Болт gb5783-m8x20flznyc-8.8-480 |
Загрузка ...
|
|
| 10 | 4015010289 | Шайба gb96.1-8flznyc-480 |
Загрузка ...
|
|
| 11 | 25560002901 | Кронштейн глушителя |
Загрузка ...
|
|
| 12 | 4110706715 | Глушитель LG56-XYQ-003 |
Загрузка ...
|
|
| 13 | 4013010292 | Гайка gb6185-m10flznyc-8.8-480 |
Загрузка ...
|
|
| 14 | 4013010314 | Гайка gb6185-m8flznyc-8 |
Загрузка ...
|
|
| 15 | 4015010280 | Шайба gb97.1-8flznyc-480 |
Загрузка ...
|
|
| 16 | 4011010743 | Болт gb5783-m8x25flznyc-8.8-480 |
Загрузка ...
|
|
| 17 | 25560002891 | L-образный кронштейн 165*30*80 |
Загрузка ...
|
|
| 18 | 4013010412 | Гайка GB6171-M10*1.25flZnyc-8-480 |
Загрузка ...
|
|
| 19 | 25560004001 | Прокладка выхлопной трубы 85*85*1,5 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
