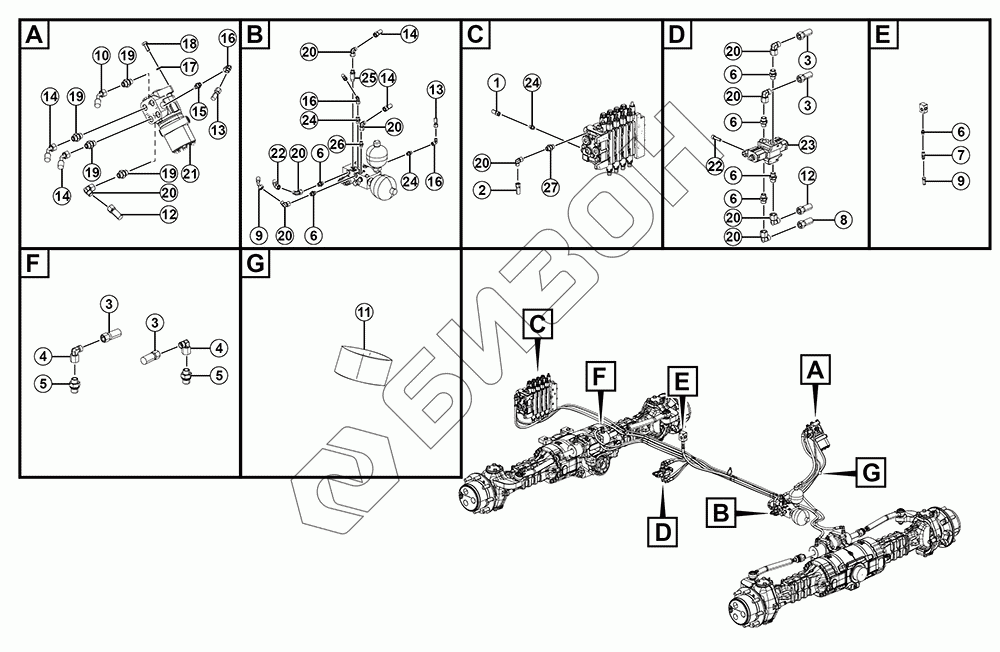

Графический каталог запасных частей к технике: LGMG HA735. Гидравлический узел рулевого управления
1
2
3
3
3
3
4
4
5
5
6
6
6
6
6
6
6
7
8
9
9
10
11
12
12
13
13
14
14
14
14
15
16
16
16
17
18
19
19
19
19
20
20
20
20
20
20
20
20
20
20
21
22
22
23
24
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4120714351 | Шланг FC402CACF080804-3250 |
Загрузка ...
|
|
| 2 | 4120714350 | Шланг F481CACE121206-3350 |
Загрузка ...
|
|
| 3 | 4120710876 | Шланг F481CACA121006-1500 |
Загрузка ...
|
|
| 4 | 4120001166 | Фитинг ew10lomdcf |
Загрузка ...
|
|
| 5 | 4120708990 | Шарнир |
Загрузка ...
|
|
| 6 | 4120001224 | Фитинг ge12lredomdcf |
Загрузка ...
|
|
| 7 | 4120705901 | Шарнир ev12lomd |
Загрузка ...
|
|
| 8 | 4120712734 | Шланг F481CACA121006-2300 |
Загрузка ...
|
|
| 9 | 4120708848 | Шланг F481CACE121206-1350 |
Загрузка ...
|
|
| 10 | 4120711375 | Шланг F481CACE101206-1450 |
Загрузка ...
|
|
| 11 | 4120709418 | Плетеная оболочка FBHT-125*300 |
Загрузка ...
|
|
| 12 | 4120710218 | Шланг F481CACA121206-2000 |
Загрузка ...
|
|
| 13 | 4120705295 | Шланг FC402CACA080804-745 |
Загрузка ...
|
|
| 14 | 4120708166 | Шланг F481CACE121206-850 |
Загрузка ...
|
|
| 15 | 4120001176 | Шарнир GEO08LMOMDCF |
Загрузка ...
|
|
| 16 | 4190000698 | Установка ew08lomda3c |
Загрузка ...
|
|
| 17 | 4015010339 | Шайба gb97.1-10flznyc-300hv-480 |
Загрузка ...
|
|
| 18 | 4011010845 | Болт gb5783-m10x25flznyc-10.9-480 |
Загрузка ...
|
|
| 19 | 4120708639 | Шарнир GEO12LM18*1.5OMDCF |
Загрузка ...
|
|
| 20 | 4129900314 | Фитинг ew12lomda3c |
Загрузка ...
|
|
| 21 | 4120706828 | Рулевой механизм Xcel45-100/300 |
Загрузка ...
|
|
| 22 | Screw GB70.1-M8*30flZnyc-8.8-480 | Винт GB70.1-M8*30flZnyc-8.8-480 |
Загрузка ...
|
|
| 23 | 4120706841 | Клапан переключения режимов рулевого управления R933008315 |
Загрузка ...
|
|
| 24 | 4120001170 | Фитинг ge08lredomdcf |
Загрузка ...
|
|
| 25 | 4120706890 | Шарнир |
Загрузка ...
|
|
| 26 | 4120704913 | Фитинг ge12lr1/4edomdcf |
Загрузка ...
|
|
| 27 | 4120001373 | Фитинг ge12lr1/2edomdcf |
Загрузка ...
|
