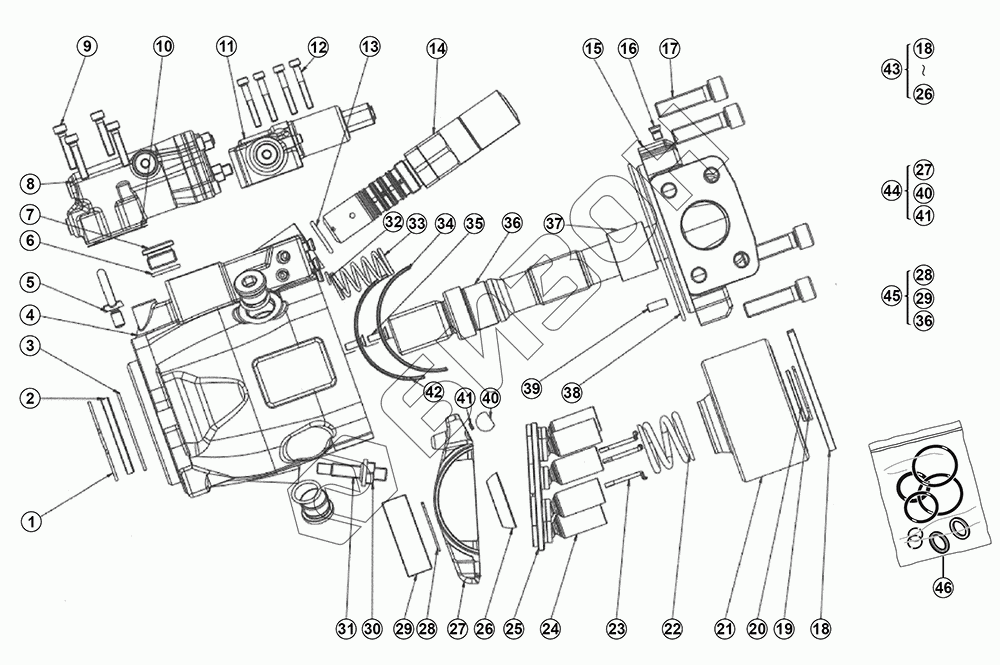

Графический каталог запасных частей к технике: LGMG HA735. Гидронасос HP5V60/AV10RB2S3MA
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4120713591018 | Кольцо стопорное 210000436007 (6262 ) |
Загрузка ...
|
|
| 2 | 4120713591019 | Сальник 110000052651 (TCV040*062*6) |
Загрузка ...
|
|
| 3 | 4120713591020 | Кольцо стопорное 210000293169 (6262 ) |
Загрузка ...
|
|
| 4 | Housing HP5V60-020001-E1-LS01 | Корпус HP5V60-020001-E1-LS01 |
Загрузка ...
|
|
| 5 | Lifting ring bolt 210000292402 | Болт крепления подъемного кольца 210000292402 |
Загрузка ...
|
|
| 6 | O-ring 110000001208 (t919.18’‘4>.46 ) | Кольцо уплотнительное 110000001208 (t919.18’‘4>.46 ) |
Загрузка ...
|
|
| 7 | 4120707928006 | Штекер 210000353813 |
Загрузка ...
|
|
| 8 | 4120712243018 | Регулирующий клапан 210000298815 |
Загрузка ...
|
|
| 9 | Screw 210000206181 | Винт 210000206181 |
Загрузка ...
|
|
| 10 | 4120713591022 | Прокладка 210000464527 (HLPV75-050003) |
Загрузка ...
|
|
| 11 | 4120713591023 | Пилотный клапан 210000301626 (HP5V105C-030000-A ) |
Загрузка ...
|
|
| 12 | Screw 210000206159 (И^Зб ) | Винт 210000206159 (И^Зб ) |
Загрузка ...
|
|
| 13 | O-ring 110000001216 | Кольцо уплотнительное 110000001216 |
Загрузка ...
|
|
| 14 | 4120713591025 | Клапан питания HP5V60-050000-El-LS01 |
Загрузка ...
|
|
| 15 | RR cover HP5V60-030001-LS01 | Крышка RR HP5V60-030001-LS01 |
Загрузка ...
|
|
| 16 | 4120709864043 | Заглушка M7*0.75 210000292750 |
Загрузка ...
|
|
| 17 | Screw 210000205887 | Винт 210000205887 |
Загрузка ...
|
|
| 18 | Valve plate HP5V60-012002-LS01 | Тарелка клапана HP5V60-012002-LS01 |
Загрузка ...
|
|
| 19 | Snap ring 210000653866 (4242 ) | Кольцо стопорное 210000653866 (4242 ) |
Загрузка ...
|
|
| 20 | Washer 210000657581 | Шайба 210000657581 |
Загрузка ...
|
|
| 21 | Cylinder block HP5V60-012001-LS01 | Блок цилиндров HP5V60-012001-LS01 |
Загрузка ...
|
|
| 22 | Spring 210000658141 | Пружина 210000658141 |
Загрузка ...
|
|
| 23 | Pin HP5V60-01001-LS01 | Штифт HP5V60-01001-LS01 |
Загрузка ...
|
|
| 24 | Piston and sliding shoe kit 210000302687 | Комплект поршня и скользящего башмака 210000302687 |
Загрузка ...
|
|
| 25 | Slipper retainer HP5V60-011001-LS01 | Фиксатор скольжения HP5V60-011001-LS01 |
Загрузка ...
|
|
| 26 | Ball hinge 210000657582 | Шариковый шарнир 210000657582 |
Загрузка ...
|
|
| 27 | Swash plate HP5V60-021001-LS01 | Подвижная пластина HP5V60-021001-LS01 |
Загрузка ...
|
|
| 28 | Snap ring 210000293163 | Кольцо стопорное 210000293163 |
Загрузка ...
|
|
| 29 | Bearing 210000494188 (Ф35*Ф62*20 ) | Подшипник 210000494188 (Ф35*Ф62*20 ) |
Загрузка ...
|
|
| 30 | Seal lock nut 210000292412 | Контргайка уплотнения 210000292412 |
Загрузка ...
|
|
| 31 | 4120707928031 | Регулировочный винт 210000303659 1 |
Загрузка ...
|
|
| 32 | O-ring 210000295815 | Кольцо уплотнительное 210000295815 |
Загрузка ...
|
|
| 33 | 4120707928033 | Возвратная пружина 210000292565 1 |
Загрузка ...
|
|
| 34 | 4120713591027 | Левый подшипник HP5V60-020002-LS01 1 |
Загрузка ...
|
|
| 35 | Screw 210000293149 | Винт 210000293149 |
Загрузка ...
|
|
| 36 | Main shaft HP5V60-010001-LS01 | Основной вал HP5V60-010001-LS01 |
Загрузка ...
|
|
| 37 | 4120713591028 | Подшипник 210000366390 (28*Ф39*30) 1 |
Загрузка ...
|
|
| 38 | O-ring 110000001238 | Кольцо уплотнительное 110000001238 |
Загрузка ...
|
|
| 39 | 4120707928039 | Эластичный штифт 210000294649 1 |
Загрузка ...
|
|
| 40 | Steel ball 210000386974 | Стальной шар 210000386974 |
Загрузка ...
|
|
| 41 | Spring 210000292616 | Пружина 210000292616 |
Загрузка ...
|
|
| 42 | 4120713591029 | Подшипник правый HP5V60-020003-LS01 1 |
Загрузка ...
|
|
| 43 | 4120713591001 | Блок цилиндров и комплект для вращения HP5V60-010000-LS01 1 |
Загрузка ...
|
|
| 44 | 4120713591002 | Комплект поворотной пластины HP5V60-021000-LS01 1 |
Загрузка ...
|
|
| 45 | 4120713591003 | Комплект основного вала HP5V60-040000-LS01 |
Загрузка ...
|
|
| 46 | 4120713591004 | Комплект уплотнений 110000086181 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
