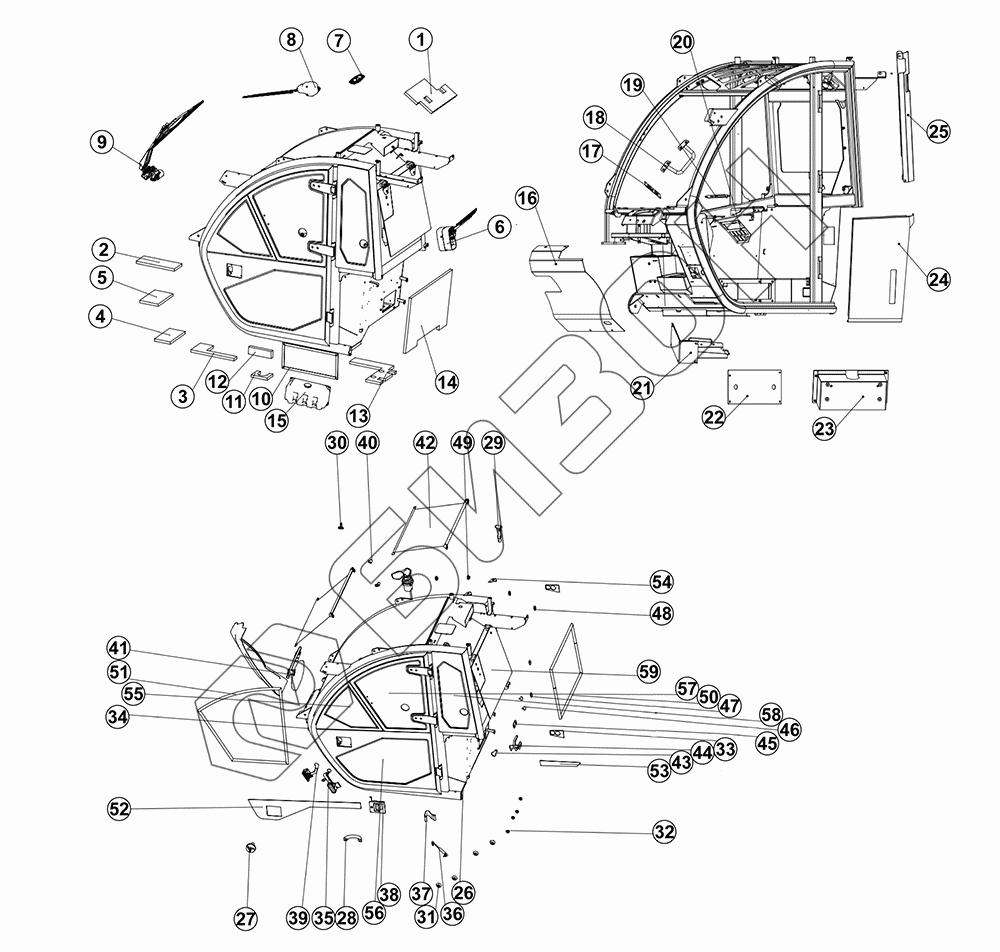

Графический каталог запасных частей к технике: LGMG HA735. Кабина (остекление, щитки) 236000032 (10571)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4190710020004 | Пенополиуретан H730 |
Загрузка ...
|
|
| 2 | 4190710020005 | Пенополистирол 1 |
Загрузка ...
|
|
| 3 | 4190710020006 | Пенополиуретан 2 |
Загрузка ...
|
|
| 4 | 4190710020007 | Пенополистирол 3 |
Загрузка ...
|
|
| 5 | 4190710020008 | Пенополиуретан 4 |
Загрузка ...
|
|
| 6 | 4190710020009 | Задний стеклоочиститель в сборе |
Загрузка ...
|
|
| 7 | 4190708464009 | Комплект ламп для внутреннего освещения 235200006(12 В) |
Загрузка ...
|
|
| 8 | 4190705097022 | Правый стеклоочиститель в сборе 235200002 |
Загрузка ...
|
|
| 9 | 4190710020010 | Комплект переднего стеклоочистителя |
Загрузка ...
|
|
| 10 | 4190710254001 | Уплотнительная пена для защиты бачка омывателя |
Загрузка ...
|
|
| 11 | 4190710254002 | Бачок омывателя с пеной |
Загрузка ...
|
|
| 12 | 4190710254003 | Пенопластовая пластина крышки бачка омывателя |
Загрузка ...
|
|
| 13 | 4190710254004 | Пенопласт для кронштейна сиденья |
Загрузка ...
|
|
| 14 | 4190710254005 | Задняя стенка из вспененного материала |
Загрузка ...
|
|
| 15 | 4190708464006 | Набор для чайника 235200005 |
Загрузка ...
|
|
| 16 | 4190710254006 | Правый передний щиток |
Загрузка ...
|
|
| 17 | 4190710254007 | Монтажная пластина выключателя |
Загрузка ...
|
|
| 18 | 4190709553037 | Поручень FR |
Загрузка ...
|
|
| 19 | 4190710020028 | Панель переключателей |
Загрузка ...
|
|
| 20 | 4190710254011 | Панель переключателей |
Загрузка ...
|
|
| 21 | 4190710020030 | Лоток для реле |
Загрузка ...
|
|
| 22 | 4190710254008 | Крышка бачка омывателя |
Загрузка ...
|
|
| 23 | 4190710254009 | Защитный экран бачка омывателя |
Загрузка ...
|
|
| 24 | 4190710254010 | Левая задняя панель |
Загрузка ...
|
|
| 25 | 4190710020034 | Правый задний щиток |
Загрузка ...
|
|
| 26 | 4190710020025 | Рама в сборе H730 |
Загрузка ...
|
|
| 27 | 4190704495 | Фиксатор 235300030 |
Загрузка ...
|
|
| 28 | Handle 232300161 | Ручка 232300161 |
Загрузка ...
|
|
| 29 | Safety hammer 231300093 | Молоток безопасности 231300093 |
Загрузка ...
|
|
| 30 | 4190708464013 | Крючок для одежды 237300053(953N) |
Загрузка ...
|
|
| 31 | 4190709553011 | Крышка пластиковая CDF554 |
Загрузка ...
|
|
| 32 | 4190709553010 | Колпачок болта CDF554 |
Загрузка ...
|
|
| 33 | 4190709553025 | Прокладка CR backing plate |
Загрузка ...
|
|
| 34 | 4190708241014 | Блокировка дверцы аккумулятора |
Загрузка ...
|
|
| 35 | 4190705097012 | Ручка из стекла 235300046 |
Загрузка ...
|
|
| 36 | 4190708464015 | Газовая пружина 235300034 |
Загрузка ...
|
|
| 37 | 4190708464014 | Ограничительный ремень 235300028 |
Загрузка ...
|
|
| 38 | 4190708464019 | Ручка левой двери 235300027 |
Загрузка ...
|
|
| 39 | 4190708464003 | Корпус замка левой двери 235300025 |
Загрузка ...
|
|
| 40 | 4190708464021 | Кронштейн солнцезащитного козырька LH 236500010 |
Загрузка ...
|
|
| 41 | 4190708464004 | Заднее зеркало в сборе 232300235 (Колесный экскаватор 6100) |
Загрузка ...
|
|
| 42 | 4190708241004 | Тент от солнца 236500024 |
Загрузка ...
|
|
| 43 | Cable routing rubber sheath | Резиновая оболочка для прокладки кабеля |
Загрузка ...
|
|
| 44 | 4190708464012 | Т-образная опора заднего стекла 235300044 |
Загрузка ...
|
|
| 45 | 4190710020024 | Резиновая накладка на защелку бокового окна |
Загрузка ...
|
|
| 46 | 4190710020023 | Шайба |
Загрузка ...
|
|
| 47 | 4190710020022 | Болт крепления |
Загрузка ...
|
|
| 48 | 4190708241012 | Шайба 236500108 |
Загрузка ...
|
|
| 49 | 4190708241013 | Гайка 236500106 |
Загрузка ...
|
|
| 50 | 4190710020021 | Накладка на заднее стекло |
Загрузка ...
|
|
| 51 | 4190710020020 | Накладка на боковое окно H730 |
Загрузка ...
|
|
| 52 | 4190710020019 | Наклейка на дверь H730 |
Загрузка ...
|
|
| 53 | 4190710020018 | Наклейка на левую заднюю часть |
Загрузка ...
|
|
| 54 | 4190710020017 | Резиновая прокладка |
Загрузка ...
|
|
| 55 | 4190705097018 | Стекло двери LH вверх FR |
Загрузка ...
|
|
| 56 | 4190710020016 | Дверное стекло lwr |
Загрузка ...
|
|
| 57 | 4190710020015 | Стекло дверцы LH вверх |
Загрузка ...
|
|
| 58 | 4190710020014 | Стекло заднее левое |
Загрузка ...
|
|
| 59 | 4190710020012 | Стекло заднее H730 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
