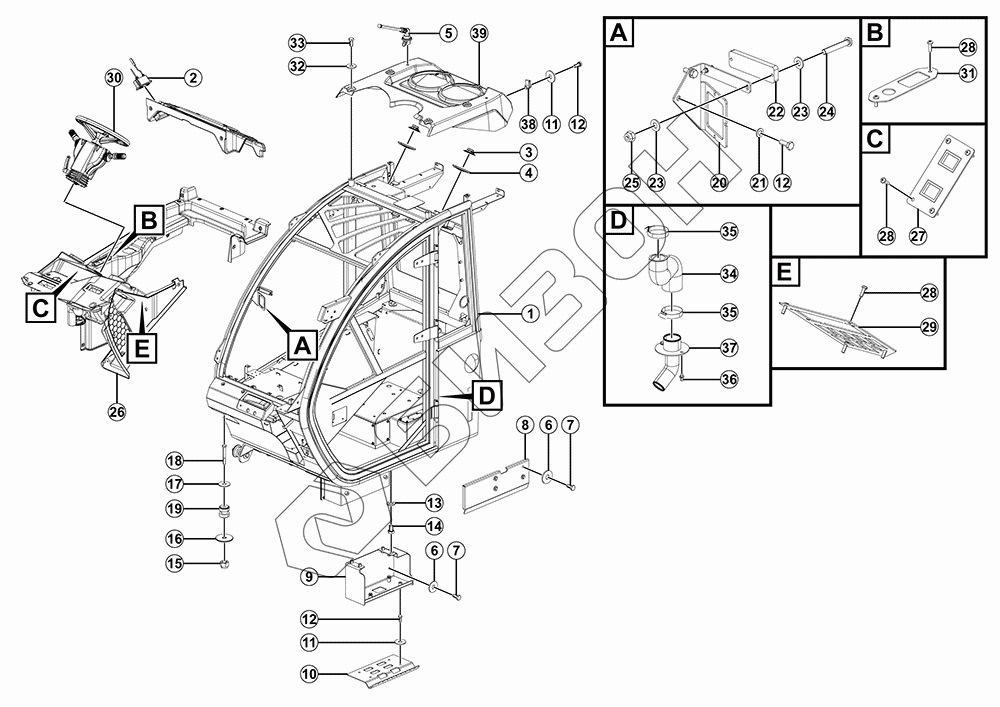

Графический каталог запасных частей к технике: LGMG HA735. Сборка кабины (щитки)
1
2
3
4
5
6
6
7
7
8
9
10
11
11
12
12
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
28
28
29
31
32
33
34
35
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 4190710254 | Кабина 236000032 |
Загрузка ...
|
|
| 2 | 4190710320 | Радиоприемник TM-70-LBN7-1 |
Загрузка ...
|
|
| 3 | 4190710322 | Динамик LBN7-TX1000BR12-1 |
Загрузка ...
|
|
| 4 | 4190709229 | Сетчатая крышка LBN7-TH103X0307-1 |
Загрузка ...
|
|
| 5 | 4190710321 | Антенна LBN7-QT1390F182-1 |
Загрузка ...
|
|
| 6 | 4015010278 | Шайба gb96.1-10flznyc-480 |
Загрузка ...
|
|
| 7 | 4011010748 | Болт gb5783-m10x20flznyc-8.8-480 |
Загрузка ...
|
|
| 8 | 25800004211 | Пластина Lwr |
Загрузка ...
|
|
| 9 | 25800004501 | Сварная конструкция лестницы |
Загрузка ...
|
|
| 10 | 25800003191 | Ступенька лестницы |
Загрузка ...
|
|
| 11 | 4015010289 | Шайба gb96.1-8flznyc-480 |
Загрузка ...
|
|
| 12 | 4011010711 | Болт gb5783-m8x20flznyc-8.8-480 |
Загрузка ...
|
|
| 13 | 4015010287 | Шайба gb97.1-16flznyc-480 |
Загрузка ...
|
|
| 14 | 4011011345 | Болт GB5783-M16*25flZnyc-8.8-480 |
Загрузка ...
|
|
| 15 | 4013010527 | Гайка GB889.1-M16flZnyc-10-480 |
Загрузка ...
|
|
| 16 | 25800003411 | Резиновая накладка на бампер 80*17*5 |
Загрузка ...
|
|
| 17 | 4015010334 | Шайба gb96.1-16flznyc-300hv-480 |
Загрузка ...
|
|
| 18 | 4011010591 | Болт GB5782-M16*120flZnyc-10.9 |
Загрузка ...
|
|
| 19 | 4190708759 | Амортизатор EH6463-20-02499 |
Загрузка ...
|
|
| 20 | 25800000233 | Кронштейн |
Загрузка ...
|
|
| 21 | 4015010280 | Шайба gb97.1-8flznyc-480 |
Загрузка ...
|
|
| 22 | 4190706095 | Датчик наклона |
Загрузка ...
|
|
| 23 | 4015010290 | Шайба gb97.1-4flznyc-480 |
Загрузка ...
|
|
| 24 | 4014010387 | Винт GB818-M4*25flZnyc-4.8-480 |
Загрузка ...
|
|
| 25 | 4013010360 | Гайка gb889.1-m4flznyc-8-480 |
Загрузка ...
|
|
| 26 | 4190710255 | Комплект внутренней отделки |
Загрузка ...
|
|
| 27 | 25800004881 | Сварная пластина для установки выключателя |
Загрузка ...
|
|
| 28 | 4014010583 | Винт GB818-M5*16flZnyc-8.8-480 ( черный) |
Загрузка ...
|
|
| 29 | 25800004861 | Накладной выключатель |
Загрузка ...
|
|
| 30 | 4190705071 | Комплект рулевой колонки |
Загрузка ...
|
|
| 31 | 25800004871 | Пластина для крепления прикуривателя |
Загрузка ...
|
|
| 32 | 4015010286 | Шайба gb96.1-12flznyc-480 |
Загрузка ...
|
|
| 33 | 4011011038 | Болт gb5783-m12x25flznyc-8.8-480 |
Загрузка ...
|
|
| 34 | 25800004361 | Шланг 60*5 |
Загрузка ...
|
|
| 35 | 4017000007 | Хомут для шланга jb8870-d60 |
Загрузка ...
|
|
| 36 | 4011010754 | Болт gb16674-m6x12flznyc-8.8 |
Загрузка ...
|
|
| 37 | 25800004372 | Сварная конструкция трубы для закачки воды |
Загрузка ...
|
|
| 38 | 4013010383 | Гайка корончатая qc339-m8flznyc-8-480 |
Загрузка ...
|
|
| 39 | 25800004631 | Наружная вытяжка кондиционера |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
