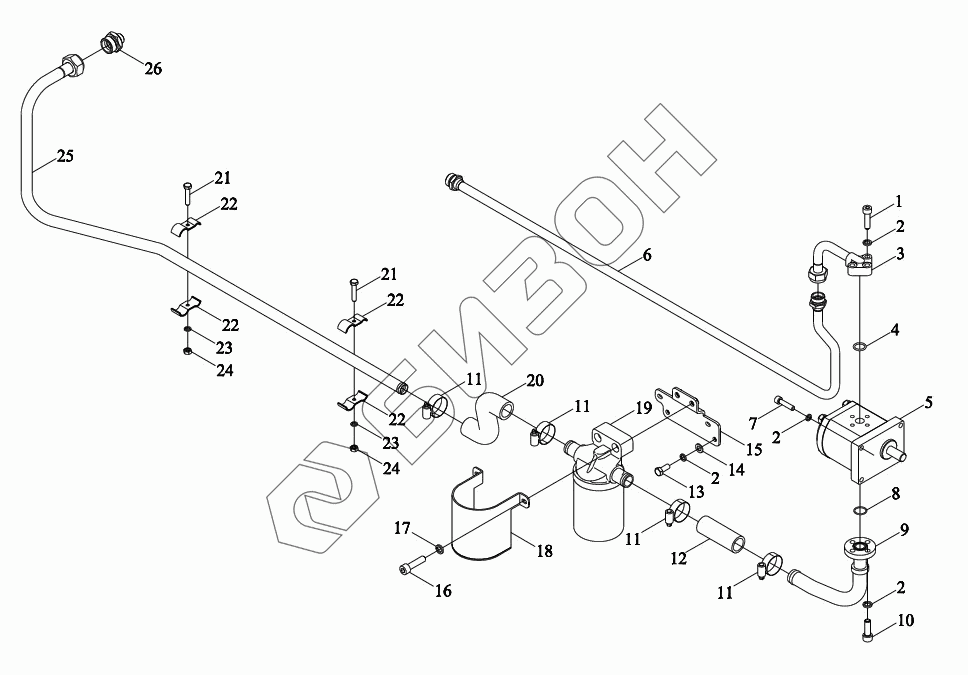

Графический каталог запасных частей к технике: LOVOL TB1CA504-012K. Фильтр маслопровода масляного насоса
1
2
2
2
3
4
5
6
7
8
9
10
11
11
11
11
12
13
14
15
16
17
18
19
20
21
21
22
22
22
22
23
23
24
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TC02581510000K | TC02581510000K | Фильтр масляный маслопровода масляного насоса в сборе |
Загрузка ...
|
|
| 1 | GBT70.1-M8X30-8.8-A2L | Винт с цилиндрической головкой и внутренним шестигранником |
Загрузка ...
|
|
| 2 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 3 | TC04581160001 | Маслопровод |
Загрузка ...
|
|
| 4 | GBT3452.1-18.0X2.65G | Кольцо уплотнительное |
Загрузка ...
|
|
| 5 | TC02581060001K | Насос масляный |
Загрузка ...
|
|
| 6 | TC02581130001K | Труба стальная |
Загрузка ...
|
|
| 7 | GBT70.1-M8X35-8.8-A2L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 8 | GBT3452.1-20.0X1.80G | Кольцо в форме О |
Загрузка ...
|
|
| 9 | TB504.581E.3 | Маслопровод |
Загрузка ...
|
|
| 10 | GBT70.1-M8X25-8.8-A2L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 11 | Q67638 | Хомут шланга B-типа |
Загрузка ...
|
|
| 12 | TB504.581E-02 | Шланг резиновый |
Загрузка ...
|
|
| 13 | GBT5783-M8X20-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 14 | GBT95-8-A3L | Шайба плоская |
Загрузка ...
|
|
| 15 | TC02581130006K | Кронштейн |
Загрузка ...
|
|
| 16 | GBT70.1-M10X40-8.8 | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 17 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 18 | TC02581130008K | Планка защитная |
Загрузка ...
|
|
| 19 | TB504.581E.2 | Фильтр |
Загрузка ...
|
|
| 20 | TC02581130005K | Труба изогнутая |
Загрузка ...
|
|
| 21 | GBT5783-M6X30-8.8-A2L | Болт |
Загрузка ...
|
|
| 22 | TB504.581E.1 | Прокладка |
Загрузка ...
|
|
| 23 | GBT93-6-A3L | Гровер |
Загрузка ...
|
|
| 24 | GBT6170-M6-8-A2L | Гайка шестигранная тип 1 |
Загрузка ...
|
|
| 25 | TC02581510001K | Труба стальная |
Загрузка ...
|
|
| 26 | TC03581030007 | Штуцер соединительный прямой M33-28 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
