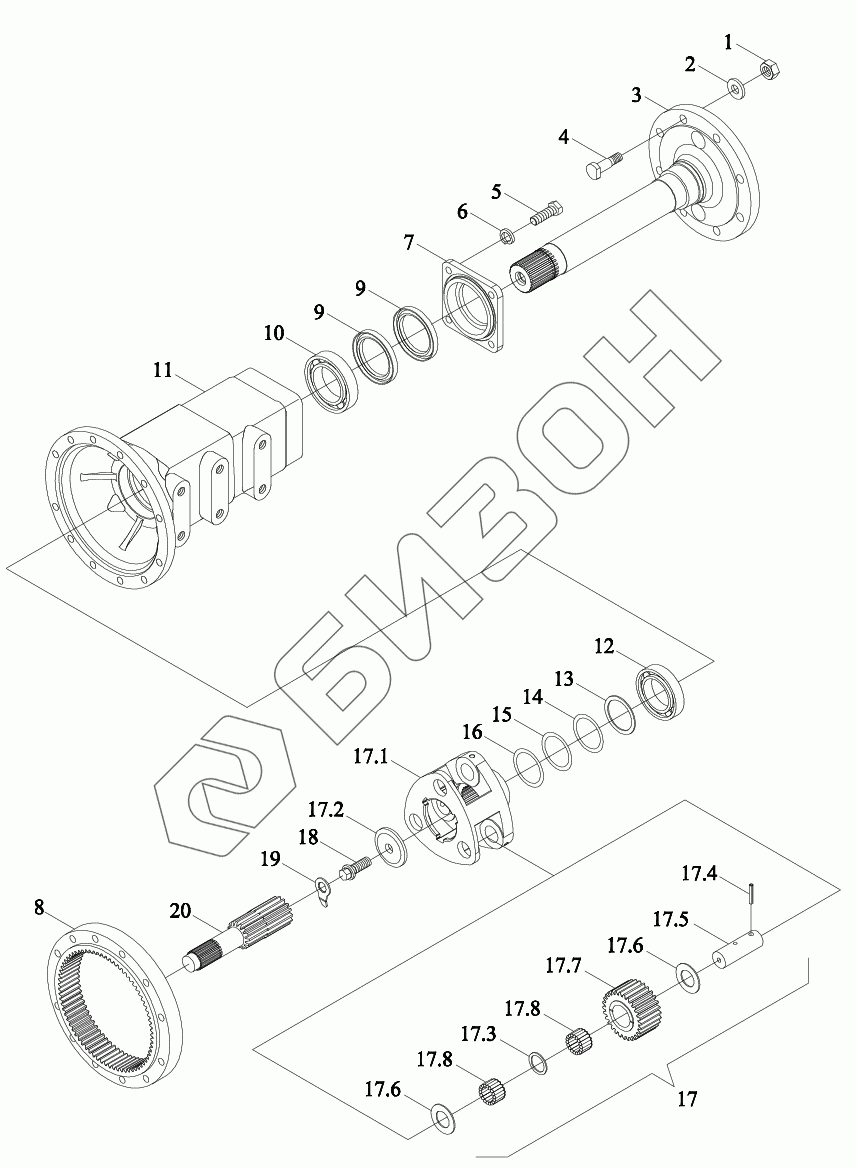

Графический каталог запасных частей к технике: LOVOL TB1CA504-012K. Конечная передача правая
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
17.1
17.2
17.3
17.4
17.5
17.6
17.6
17.7
17.8
17.8
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TB1S392010000K | TB1S392010000K | Конечная передача правая в сборе |
Загрузка ...
|
|
| 1 | GBT6176-M16X1.5-10-A3L | Болт |
Загрузка ...
|
|
| 2 | FT300.39.137 | Шайба |
Загрузка ...
|
|
| 3 | FT300.39.118 | Вал приводной |
Загрузка ...
|
|
| 4 | FT300.39.135 | Болт |
Загрузка ...
|
|
| 5 | GBT5783-M12X30-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 6 | GBT93-12-A3L | Гровер |
Загрузка ...
|
|
| 7 | FT300.39.116 | Гнездо сальника |
Загрузка ...
|
|
| 8 | TB450.391-02 | Обод |
Загрузка ...
|
|
| 9 | GBT9877.1-FB70X95X10D | Сальник |
Загрузка ...
|
|
| 10 | GBT276-6212 | Подшипник |
Загрузка ...
|
|
| 11 | TB1S392010001K | Корпус картера |
Загрузка ...
|
|
| 12 | GBT276-6211 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 13 | FT300.39.113 | Рукав перегородки |
Загрузка ...
|
|
| 14 | FT300.39.121 | Прокладка регулировочная |
Загрузка ...
|
|
| 15 | FT300.39.122 | Прокладка регулировочная |
Загрузка ...
|
|
| 16 | FT300.39.123 | Прокладка регулировочная |
Загрузка ...
|
|
| 17 | TB450.391.1 | Водило планетарное |
Загрузка ...
|
|
| 17.1 | FT300.39.104 | Водило планетарное |
Загрузка ...
|
|
| 17.2 | FT300.39.111 | Щит |
Загрузка ...
|
|
| 17.3 | QLWZB140-8X26 | Шип стержневой |
Загрузка ...
|
|
| 17.4 | FT300.39.105 | Втулка отсечная |
Загрузка ...
|
|
| 17.5 | FT300.39.106 | Вал |
Загрузка ...
|
|
| 17.6 | FT300.39.109 | Кольцо проставочное |
Загрузка ...
|
|
| 17.7 | TB450.391.1-01 | Колесо зубчатое |
Загрузка ...
|
|
| 17.8 | TB300.391.1.1 | Игла роликовая |
Загрузка ...
|
|
| 18 | FT300.39.112 | Болт |
Загрузка ...
|
|
| 19 | FT300.39.110 | Пластина замочная |
Загрузка ...
|
|
| 20 | TB450.392-01 | Полуось |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
