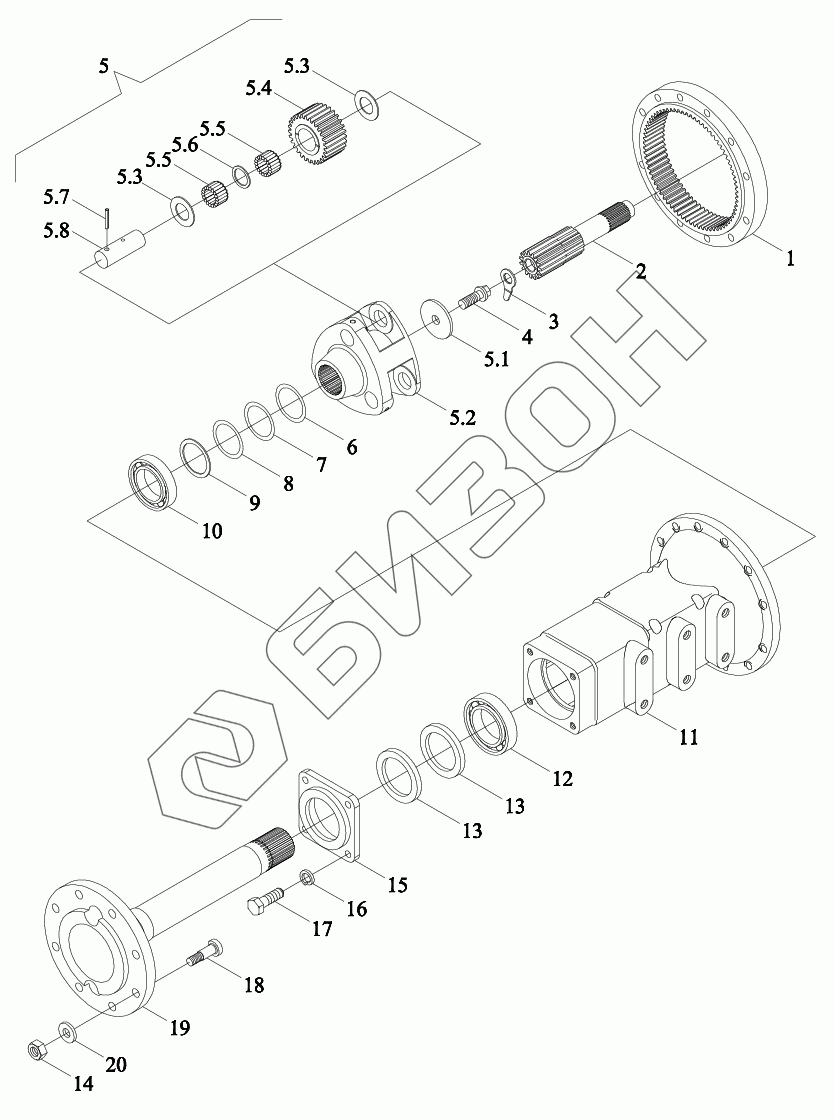

Графический каталог запасных частей к технике: LOVOL TB1CA504-012K. Конечная передача левая
1
2
3
4
5
5.1
5.2
5.3
5.3
5.4
5.5
5.5
5.6
5.7
5.8
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TB1S391010000K | TB1S391010000K | Конечная передача левая в сборе |
Загрузка ...
|
|
| 1 | TB450.391-02 | Обод |
Загрузка ...
|
|
| 2 | TB450.391-01 | Вал |
Загрузка ...
|
|
| 3 | FT300.39.110 | Пластина замочная |
Загрузка ...
|
|
| 4 | FT300.39.112 | Болт |
Загрузка ...
|
|
| 5 | TB450.391.1 | Водило планетарное |
Загрузка ...
|
|
| 5.1 | FT300.39.111 | Щит |
Загрузка ...
|
|
| 5.2 | FT300.39.104 | Водило планетарное |
Загрузка ...
|
|
| 5.3 | FT300.39.109 | Кольцо проставочное |
Загрузка ...
|
|
| 5.4 | TB450.391.1-01 | Колесо зубчатое |
Загрузка ...
|
|
| 5.5 | TB300.391.1.1 | Игла роликовая |
Загрузка ...
|
|
| 5.6 | FT300.39.105 | Втулка отсечная |
Загрузка ...
|
|
| 5.7 | QLWZB140-8X26 | Шип стержневой |
Загрузка ...
|
|
| 5.8 | FT300.39.106 | Вал |
Загрузка ...
|
|
| 6 | FT300.39.121 | Прокладка регулировочная |
Загрузка ...
|
|
| 7 | FT300.39.122 | Прокладка регулировочная |
Загрузка ...
|
|
| 8 | FT300.39.123 | Прокладка регулировочная |
Загрузка ...
|
|
| 9 | FT300.39.113 | Рукав перегородки |
Загрузка ...
|
|
| 10 | GBT276-6211 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 11 | TB1S391010001K | Корпус картера |
Загрузка ...
|
|
| 12 | GBT276-6212 | Подшипник |
Загрузка ...
|
|
| 13 | GBT9877.1-FB70X95X10D | Сальник |
Загрузка ...
|
|
| 14 | GBT6176-M16X1.5-LH-10-A3L | Гайка |
Загрузка ...
|
|
| 15 | FT300.39.116 | Гнездо сальника |
Загрузка ...
|
|
| 16 | GBT93-12-A3L | Гровер |
Загрузка ...
|
|
| 17 | GBT5783-M12X30-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 18 | FT300.39.136 | Болт |
Загрузка ...
|
|
| 19 | FT300.39.118 | Вал приводной |
Загрузка ...
|
|
| 20 | FT300.39.137 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
