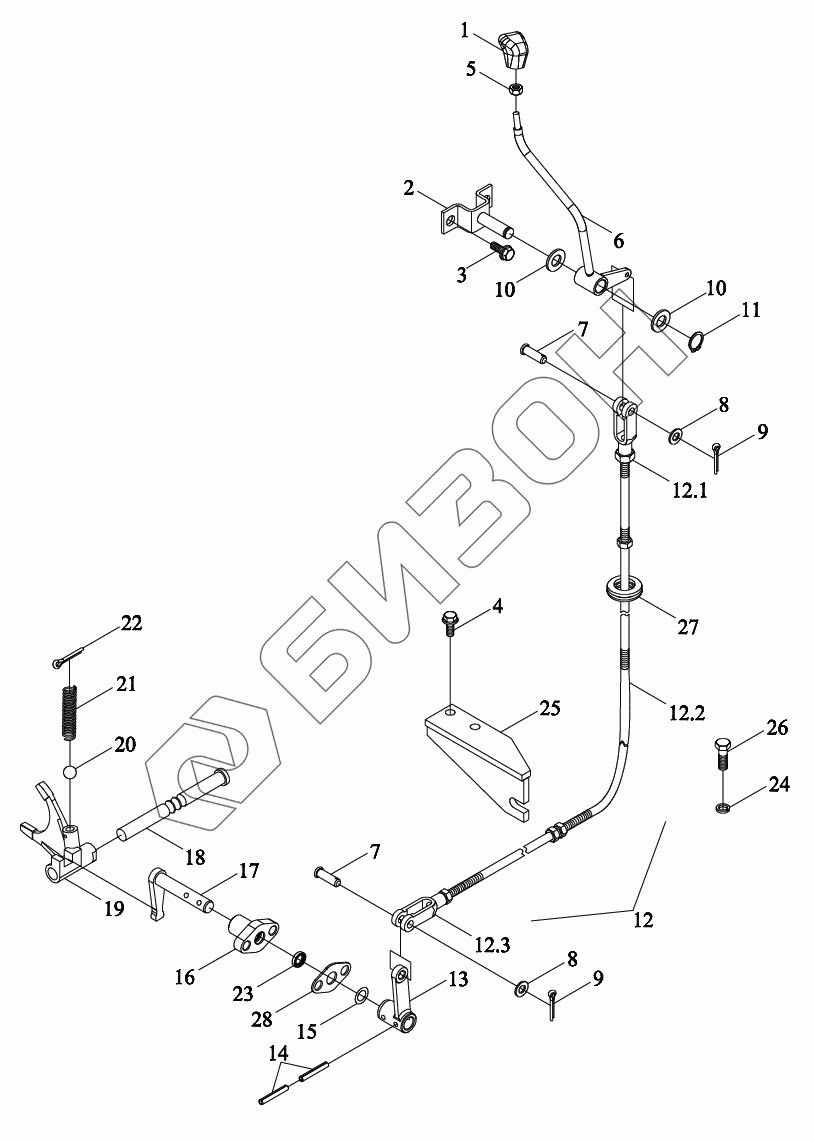

Графический каталог запасных частей к технике: LOVOL TB1CA504-012K. Механизм управления челночным переключением передач
1
2
3
4
5
6
7
7
8
8
9
9
10
10
11
12
12.1
12.2
12.3
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS04385010000 | TS04385010000 | Механизм управления |
Загрузка ...
|
|
| 1 | TD950.373.2.7 | Шар рукоятки |
Загрузка ...
|
|
| 2 | TS04385010003 | Кронштейн |
Загрузка ...
|
|
| 3 | GBT16674.1-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 4 | GBT16674.1-M10X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 5 | GBT6173-M10X1-05-A2L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 6 | TS04385010014 | Рычак управления |
Загрузка ...
|
|
| 7 | TG1654.373B.1-01 | Ось |
Загрузка ...
|
|
| 8 | GBT97.1-8-A3L | Шайба плоская |
Загрузка ...
|
|
| 9 | GBT91-3.2X20-A3L | Шплинт |
Загрузка ...
|
|
| 10 | TD950.373.2-02 | Втулка |
Загрузка ...
|
|
| 11 | GBT894.2-20 | Кольцо стопорное |
Загрузка ...
|
|
| 12 | TB604.385.3 | Гибкий вал |
Загрузка ...
|
|
| 12.1 | GBT6172.1-M8-04-A2L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 12.2 | TB604.385.3-01 | Гибкий вал |
Загрузка ...
|
|
| 12.3 | TB604.385.3-03 | Вилка тяги |
Загрузка ...
|
|
| 13 | TB604.385-02a | Рычаг качающийся |
Загрузка ...
|
|
| 14 | QLWZB140-6X28 | Шип стержневой |
Загрузка ...
|
|
| 15 | GBT3452.1-16.0X1.80G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 16 | TB554.385A-01a | Втулка вала |
Загрузка ...
|
|
| 17 | TB554.385-01 | Рычаг качающийся |
Загрузка ...
|
|
| 18 | FT300.38J.203 | Ось вилки переключения |
Загрузка ...
|
|
| 19 | FT300.38J.218 | Отводная вилка |
Загрузка ...
|
|
| 20 | GBT308-9.5-G100-b | Шарик стальной |
Загрузка ...
|
|
| 21 | FT704.42B.163 | Пружина |
Загрузка ...
|
|
| 22 | GBT91-4X32-A3L | Шплинт |
Загрузка ...
|
|
| 23 | TS04413010018 | Сальник |
Загрузка ...
|
|
| 24 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 25 | TB604.385.2 | Упорная плита |
Загрузка ...
|
|
| 26 | TB400.385-09a | Болт |
Загрузка ...
|
|
| 27 | TC05373050014 | Уплотнение |
Загрузка ...
|
|
| 28 | TB554.385.3-03 | Скоба ограничительная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
