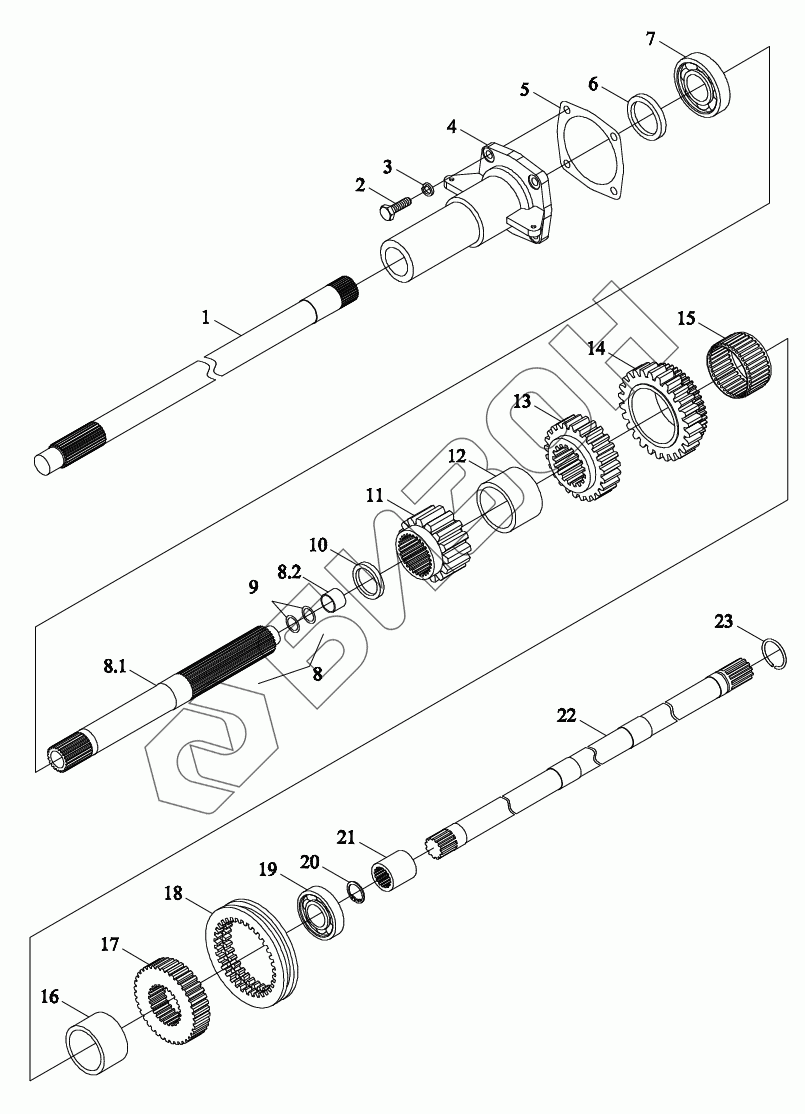

Графический каталог запасных частей к технике: LOVOL TB1CA504-012K. Коробка передач
1
2
3
4
6
7
8
8.1
8.2
9
10
11
12
12
12
12
12
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TB550.372 | TB550.372 | Коробка передач в сборе |
Загрузка ...
|
|
| 1 | FT400.37B.201 | Вал |
Загрузка ...
|
|
| 2 | GBT5783-M8X25-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 3 | GBT93-8-A0P | Гровер |
Загрузка ...
|
|
| 4 | FT300.37B.124a | Крышка подшипника |
Загрузка ...
|
|
| 6 | GBT9877.1-FB40X62X8F | Втулка уплотнительная |
Загрузка ...
|
|
| 7 | GBT276-6208 | Подшипник |
Загрузка ...
|
|
| 8 | FT300.37B.021a | Вал |
Загрузка ...
|
|
| 8.1 | FT300.37B.202a | Вал |
Загрузка ...
|
|
| 8.2 | FT300.37.170 | Втулка |
Загрузка ...
|
|
| 9 | GBT3452.1-23.6X1.80G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 10 | TB550.372-18 | Втулка отсечная |
Загрузка ...
|
|
| 11 | TB550.372-09a | Колесо зубчатое |
Загрузка ...
|
|
| 12 | TB550.372-19 | Втулка отсечная |
Загрузка ...
|
|
| 12 | TB550.372-20 | Втулка отсечная |
Загрузка ...
|
|
| 12 | TB550.372-21 | Втулка отсечная |
Загрузка ...
|
|
| 12 | TB550.372-22 | Втулка отсечная |
Загрузка ...
|
|
| 12 | TB550.372-23 | Втулка отсечная |
Загрузка ...
|
|
| 12 | TB550.372-24 | Втулка отсечная |
Загрузка ...
|
|
| 13 | TB550.372-10 | Колесо зубчатое |
Загрузка ...
|
|
| 14 | TB550.372-11a | Колесо зубчатое |
Загрузка ...
|
|
| 15 | TB550.372-12 | Подшипник |
Загрузка ...
|
|
| 16 | FT300.37M.130 | Втулка |
Загрузка ...
|
|
| 17 | TB550.372-13 | Станина зубчатая |
Загрузка ...
|
|
| 18 | TB550.372-14a | Муфта зубчатого зацепления |
Загрузка ...
|
|
| 19 | GBT276-6007 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 20 | GBT893.1-21 | Кольцо эластичное стопорное для отверстий |
Загрузка ...
|
|
| 21 | FT300.37.136 | Втулка соединительная |
Загрузка ...
|
|
| 22 | FT300.37J.137 | Вал |
Загрузка ...
|
|
| 23 | GBT895.2-24 | Кольцо ограничительное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
