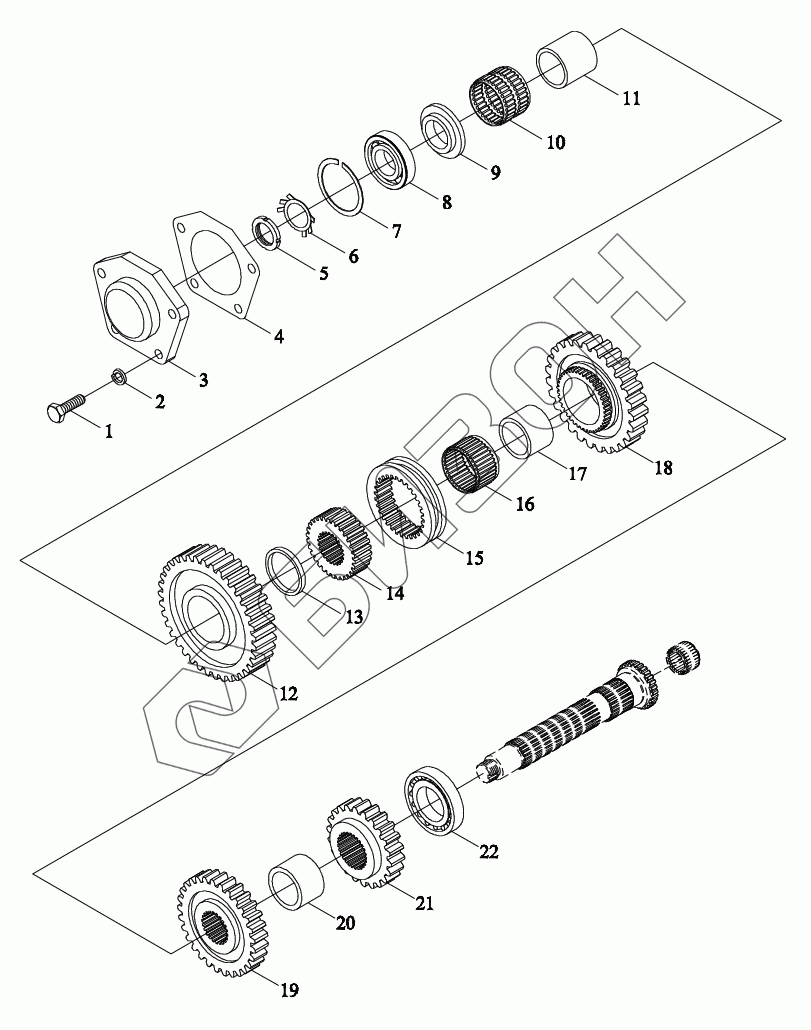

Графический каталог запасных частей к технике: LOVOL TB1CA504-012K. Коробка передач 2
1
2
3
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TB550.372 | TB550.372 | Коробка передач в сборе |
Загрузка ...
|
|
| 1 | GBT5783-M8X25-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 2 | GBT93-8-A0P | Гровер |
Загрузка ...
|
|
| 3 | TY3S372010002K | Крышка подшипника |
Загрузка ...
|
|
| 5 | GBT812-M24X1.5 | Болт |
Загрузка ...
|
|
| 6 | GBT858-24 | Кольцо прокладочное |
Загрузка ...
|
|
| 7 | GBT305-72-78.6 | Кольцо стопорное |
Загрузка ...
|
|
| 8 | GBT276-6306N | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 9 | TB550.372-08 | Кольцо ограничительное |
Загрузка ...
|
|
| 10 | TB550.372-16 | Подшипник |
Загрузка ...
|
|
| 11 | TB550.372-07 | Втулка |
Загрузка ...
|
|
| 12 | TB550.372-06a | Колесо зубчатое |
Загрузка ...
|
|
| 13 | TB550.372-15 | Рукав перегородки |
Загрузка ...
|
|
| 14 | FT300.37M.116 | Станина зубчатая |
Загрузка ...
|
|
| 15 | FT300.37M.119 | Муфта зубчатого зацепления |
Загрузка ...
|
|
| 16 | QLWZB120-K43X49X30 | Подшипник |
Загрузка ...
|
|
| 17 | FT300.37M.114 | Втулка |
Загрузка ...
|
|
| 18 | TB550.372-04a | Колесо зубчатое |
Загрузка ...
|
|
| 19 | TB550.372-03 | Колесо зубчатое |
Загрузка ...
|
|
| 20 | FT300.37.110 | Втулка отсечная |
Загрузка ...
|
|
| 21 | TB550.372-01 | Колесо зубчатое |
Загрузка ...
|
|
| 22 | GBT283-NUP208E | Подшипник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
