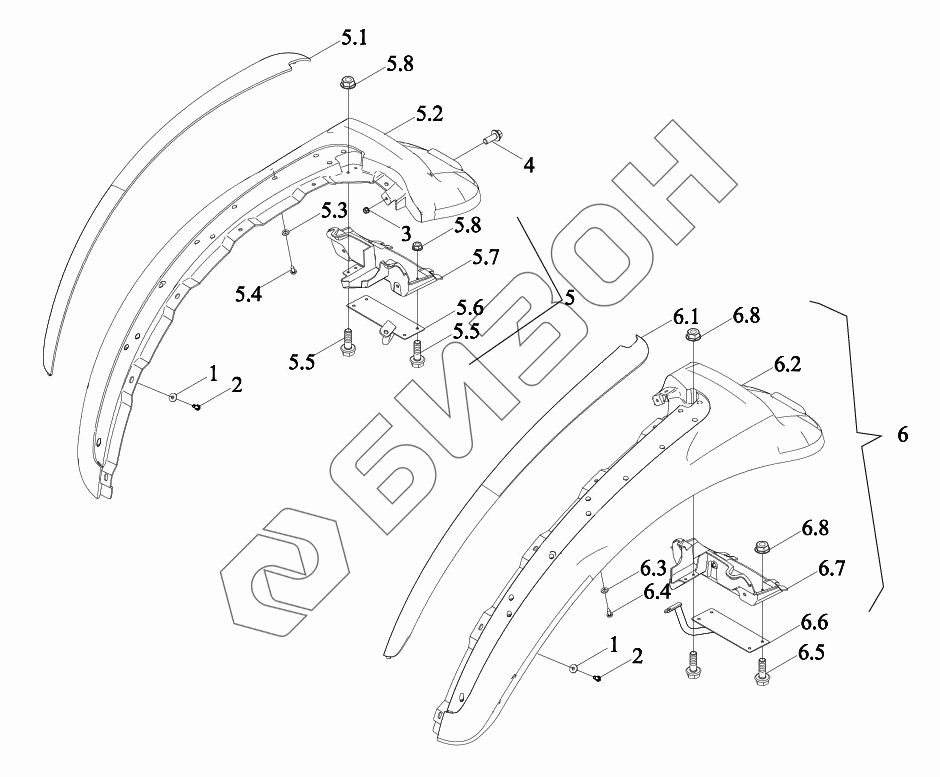

Графический каталог запасных частей к технике: LOVOL TB1CA504-012K. Молдинг заднего брызговика
1
1
2
2
3
4
5
5.1
5.2
5.3
5.4
5.5
5.5
5.6
5.7
5.8
5.8
6
6.1
6.2
6.3
6.4
6.5
6.6
6.7
6.8
6.8
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS04455010000 | TS04455010000 | Молдинг заднего брызговика в сборе |
Загрузка ...
|
|
| 1 | GBT96.1-8-A2 | Шайба большая |
Загрузка ...
|
|
| 2 | GBT5783-M8X20-10.9-A2L | Болт |
Загрузка ...
|
|
| 3 | GBT6177.1-M8-10-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 4 | GBT16674.1-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 5 | TS04455050002 | Ювелирное изделие |
Загрузка ...
|
|
| 5.1 | TS04455030004 | Верхняя панель отделки правого заднего крыла |
Загрузка ...
|
|
| 5.2 | TS04455050001 | Корпус облицовки правого заднего крыла |
Загрузка ...
|
|
| 5.3 | GBT97.1-5-A3L | Шайба плоская |
Загрузка ...
|
|
| 5.4 | GBT845-ST4.2X13 | Саморез |
Загрузка ...
|
|
| 5.5 | GBT16674.1-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 5.6 | TS04455030006 | Кронштейн правого заднего крыла |
Загрузка ...
|
|
| 5.7 | TS04455030005 | Правый задний защитный кожух крыла |
Загрузка ...
|
|
| 5.8 | GBT6177.1-M6-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 6 | TS04455030001 | Ювелирное изделие |
Загрузка ...
|
|
| 6.1 | TS04455030012 | Верхняя панель отделки левого заднего крыла |
Загрузка ...
|
|
| 6.2 | TS04455030011 | Корпус облицовки левого заднего крыла |
Загрузка ...
|
|
| 6.3 | GBT97.1-5-A3L | Шайба плоская |
Загрузка ...
|
|
| 6.4 | GBT845-ST4.2X13 | Саморез |
Загрузка ...
|
|
| 6.5 | GBT16674.1-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 6.6 | TS04455030014 | Кронштейн левого заднего крыла |
Загрузка ...
|
|
| 6.7 | TS04455030013 | Левая задняя защита крыла |
Загрузка ...
|
|
| 6.8 | GBT6177.1-M6-8-A2L | Гайка с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
