Графический каталог запасных частей к технике: LOVOL TB1CA504-012K. Пульт приборный

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1.1
1.1
1.2
1.2
1.3
1.3
1.3
1.4
1.5
1.6
2
2.1
2.2
2.3
2.4
2.5
2.6

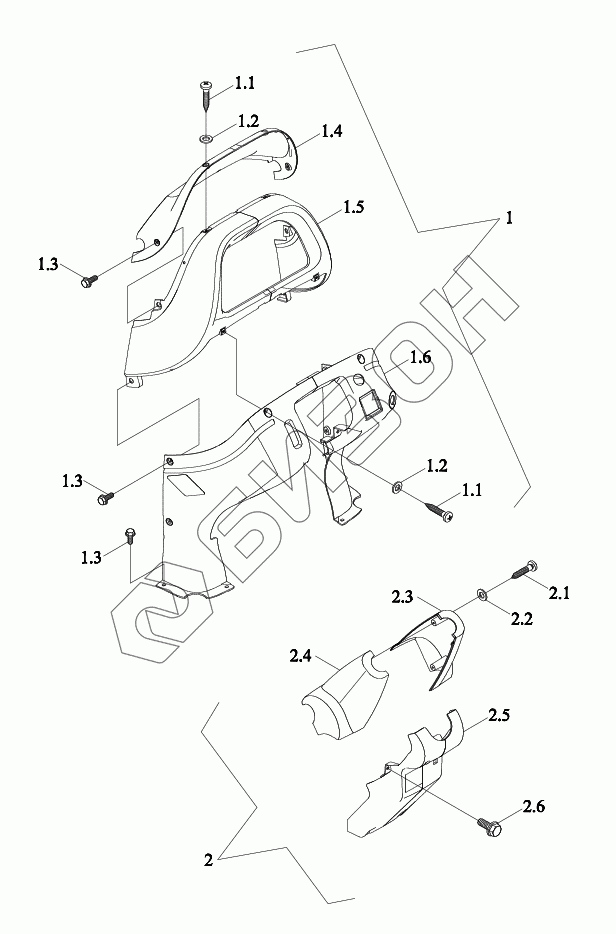

Позиция на иллюстрации Заводской номер детали Название детали Цена
TB1S456010000K TB1S456010000K Щиток приборный в сборе
Загрузка ...
1 TS04456010001 Корпус приборной панели
Загрузка ...
1.1 GBT845-ST4.8X16-O Саморез
Загрузка ...
1.2 GBT97.1-6-O Шайба плоская
Загрузка ...
1.3 GBT16674.1-M6X20-8.8-O Болт с фланцем
Загрузка ...
1.4 TS04456010002 Крышка
Загрузка ...
1.5 TS04456010003 Крышка
Загрузка ...
1.6 TS04456010004 Крышка
Загрузка ...
2 TS04456010005 Корпус
Загрузка ...
2.1 GBT845-ST4.8X16-O Саморез
Загрузка ...
2.2 GBT97.1-6-O Шайба плоская
Загрузка ...
2.3 TS06456010008 Накладка
Загрузка ...
2.4 TS06456010007 Накладка
Загрузка ...
2.5 TS04456010006 Накладка
Загрузка ...
2.6 GBT16674.1-M6X20-8.8-O Болт с фланцем
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
