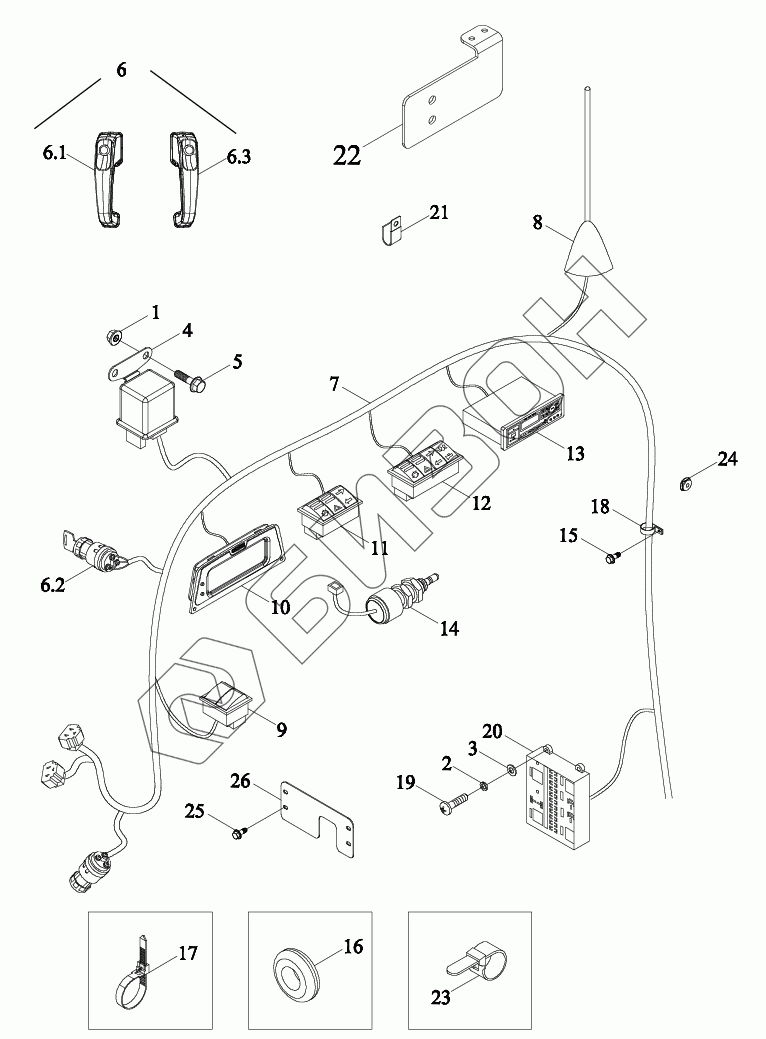

Графический каталог запасных частей к технике: LOVOL TB1CA504-012K. Монтажный блок жгута проводов кузова
1
2
3
4
5
6
6.1
6.2
6.3
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS04482070000K | TS04482070000K | Монтажный блок жгута проводов кузова в сборе |
Загрузка ...
|
|
| 1 | GBT6177.1-M6-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 2 | GBT93-6-A3L | Гровер |
Загрузка ...
|
|
| 3 | GBT97.1-6-A3L | Шайба плоская |
Загрузка ...
|
|
| 4 | FT300.48.055 | Реле |
Загрузка ...
|
|
| 5 | GBT16674.1-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 6 | TC03481040013 | Замок |
Загрузка ...
|
|
| 6.1 | TS04451014240 | Ручка |
Загрузка ...
|
|
| 6.2 | TB550.482.3 | Замок зажигания |
Загрузка ...
|
|
| 6.3 | TS04451013240 | Ручка |
Загрузка ...
|
|
| 7 | TS04482090004K | Жгут проводов |
Загрузка ...
|
|
| 8 | TS04482010002 | Антенна |
Загрузка ...
|
|
| 9 | TS04482010006 | Выключатель |
Загрузка ...
|
|
| 10 | TS04482010004 | Часы электронные |
Загрузка ...
|
|
| 11 | TS04482010003 | Выключатель |
Загрузка ...
|
|
| 12 | TS04482010005 | Выключатель |
Загрузка ...
|
|
| 13 | TS04482010010 | MP3 |
Загрузка ...
|
|
| 14 | RV03701000007 | Выключатель |
Загрузка ...
|
|
| 15 | GBT16674.1-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 16 | TS04482070004 | Уплотнение |
Загрузка ...
|
|
| 17 | Q67405100 | Лента стяжная |
Загрузка ...
|
|
| 18 | TS06482010005 | Скоба зажимная |
Загрузка ...
|
|
| 19 | GBT818-M6X20-4.8-A2L | Винт |
Загрузка ...
|
|
| 20 | TS04482050002K | Коробка электрооборудования |
Загрузка ...
|
|
| 20.1 | GE20H16Y.34.6-04 | Реле основного источника питания |
Загрузка ...
|
|
| 20.2 | TC02482010003K | Защелка |
Загрузка ...
|
|
| 20.3 | FT300.48.513 | Реле |
Загрузка ...
|
|
| 20.4 | TC02482010005K | Защелка |
Загрузка ...
|
|
| 20.5 | TC02482010002K | Защелка |
Загрузка ...
|
|
| 20.6 | TC02482010004K | Защелка |
Загрузка ...
|
|
| 20.7 | FT300.48D.2.2.2 | Реле |
Загрузка ...
|
|
| 20.8 | TS04482050006K | Защелка |
Загрузка ...
|
|
| 20.9 | TC02482010007K | Защелка |
Загрузка ...
|
|
| 21 | FT65.48.095 | Скоба зажимная |
Загрузка ...
|
|
| 22 | TS04482010011 | Крепёжная пластинка |
Загрузка ...
|
|
| 23 | 3203505D9-L | Держатель |
Загрузка ...
|
|
| 24 | TB3S482020002 | Разиновый диафрагма |
Загрузка ...
|
|
| 25 | GBT16674.1-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 26 | TS04482070005a | Пластина крепёжная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
