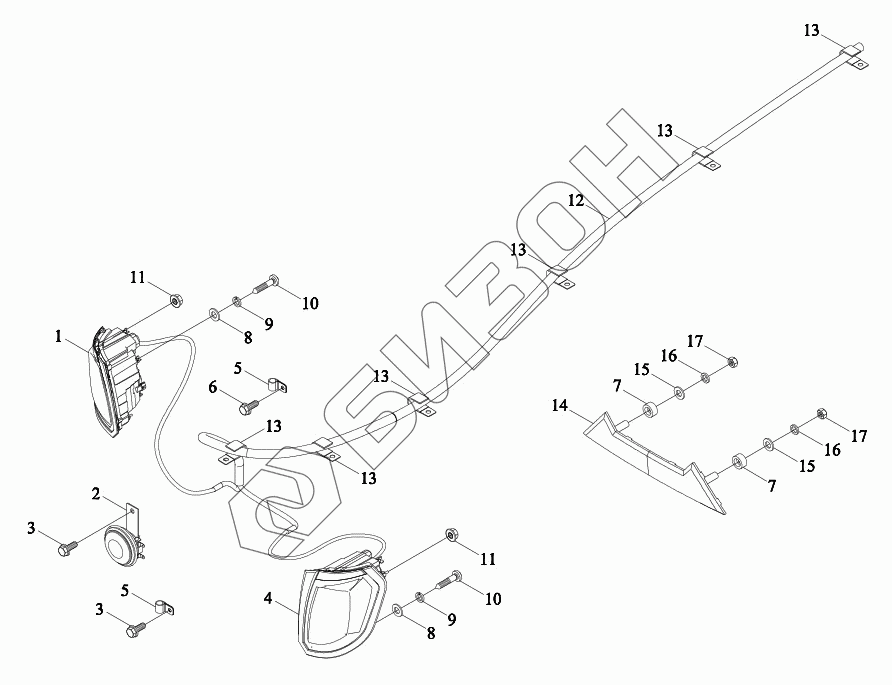

Графический каталог запасных частей к технике: LOVOL TB1CA504-012K. Монтажный блок жгута проводов переднего освещения
1
2
3
3
4
5
5
6
7
7
8
8
9
9
10
10
11
11
12
13
13
13
13
13
14
15
15
16
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS04483020000K | TS04483020000K | Блок монтажный жгута проводов переднего освещения в сборе |
Загрузка ...
|
|
| 1 | TS04483020002K | Фонарь лобный |
Загрузка ...
|
|
| 2 | TD800.483B.3 | Гудок |
Загрузка ...
|
|
| 3 | GBT16674.1-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 4 | TS04483020001K | Фонарь лобный |
Загрузка ...
|
|
| 5 | TS04481010006 | Скоба зажимная |
Загрузка ...
|
|
| 6 | GBT16674.1-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 7 | TS04483010007 | Шайба |
Загрузка ...
|
|
| 8 | GBT97.1-6-A3L | Шайба плоская |
Загрузка ...
|
|
| 9 | GBT93-6-A3L | Гровер |
Загрузка ...
|
|
| 10 | GBT818-M6X20-4.8-A2L | Винт |
Загрузка ...
|
|
| 11 | GBT6177.1-M6-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 12 | TB1S483010001K | Жгут проводов |
Загрузка ...
|
|
| 13 | FT65.48.095 | Скоба зажимная |
Загрузка ...
|
|
| 14 | TS04483010005 | Молдинг |
Загрузка ...
|
|
| 15 | GBT97.1-5-A3L | Шайба плоская |
Загрузка ...
|
|
| 16 | GBT93-5-A3L | Гровер |
Загрузка ...
|
|
| 17 | GBT6170-M5-8-A2L | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
