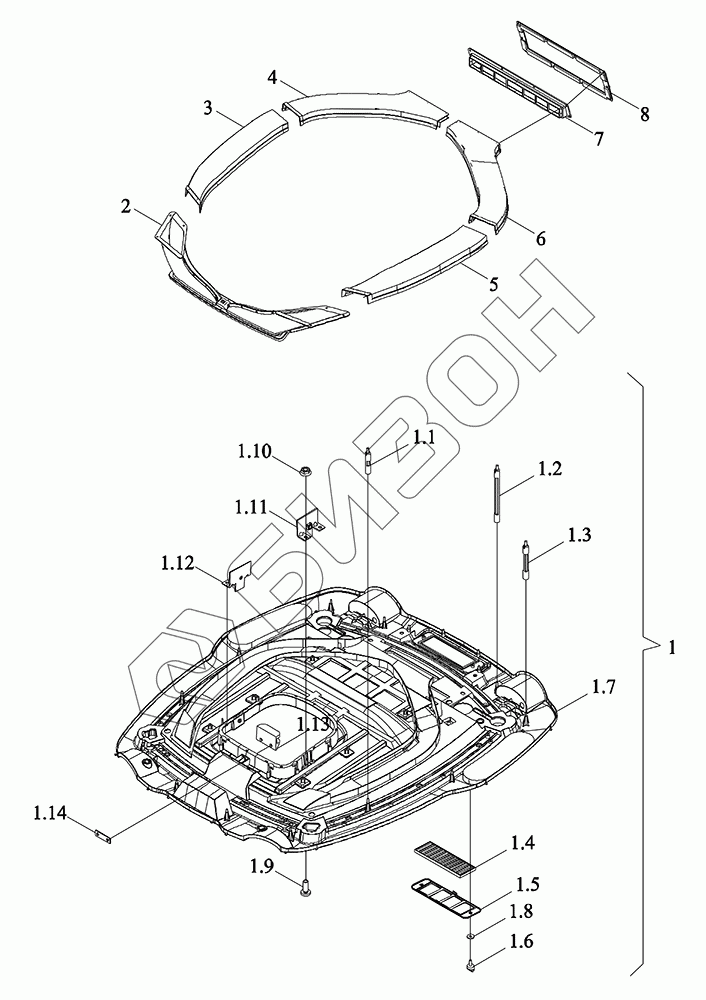

Графический каталог запасных частей к технике: LOVOL TB1CA504-030K. Крыша, воздуховоды

Тип техники

Марка

Модель

Схема

1.1

1.2

1.3

1.4

1.5

1.6

1.7

1.8

1.9

1.10

1.11

1.12

1.13

1.14

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TS04451010000	TS04451010000	Кабина в сборе	Загрузка ...
TS04453015000K	TS04453015000K	Крышка	Загрузка ...
TS04453015202b	TS04453015202b	Внутренняя верхняя накладка	Загрузка ...
TS04453015200b	TS04453015200b	Внутренняя верхняя накладка	Загрузка ...
1	TS04453015201a	Накладка внутренняя верхняя	Загрузка ...
1.1	TS06453015203	Болт	Загрузка ...
1.2	TS06453015205	Болт	Загрузка ...
1.3	TS06453015204	Болт	Загрузка ...
1.4	TS06453015207a	Фильтроэлемент	Загрузка ...
1.5	TS06453015206a	Дефлектор	Загрузка ...
1.6	TS06453015105	Болт	Загрузка ...
1.7	TS04453015209a	Крышка	Загрузка ...
1.8	TS06453015001	Прокладка уплотнения	Загрузка ...
1.9	GBT818-M6X16-4.8-A2L	Винт с крестообразным шлицем и цилиндрической головкой	Загрузка ...
1.10	GBT6177.1-M6-8-A2L	Гайка с фланцем	Загрузка ...
1.11	TS06453015211	Держатель неподвижный	Загрузка ...
1.12	TS06453015212	Держатель неподвижный	Загрузка ...
1.13	TS06453015210	Гнездо запирающее	Загрузка ...
1.14	TS06453015213	Плита монтажная	Загрузка ...
2	TS04453015311	Воздуховод обдува	Загрузка ...
3	TS04453015314	Воздуховод обдува	Загрузка ...
4	TS04453015315	Воздуховод обдува	Загрузка ...
5	TS04453015312	Воздуховод обдува	Загрузка ...
6	TS04453015313	Воздуховод обдува	Загрузка ...
7	TS04453015316a	Вход воздуха	Загрузка ...
8	TS06453015330	Плита соединительная	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
