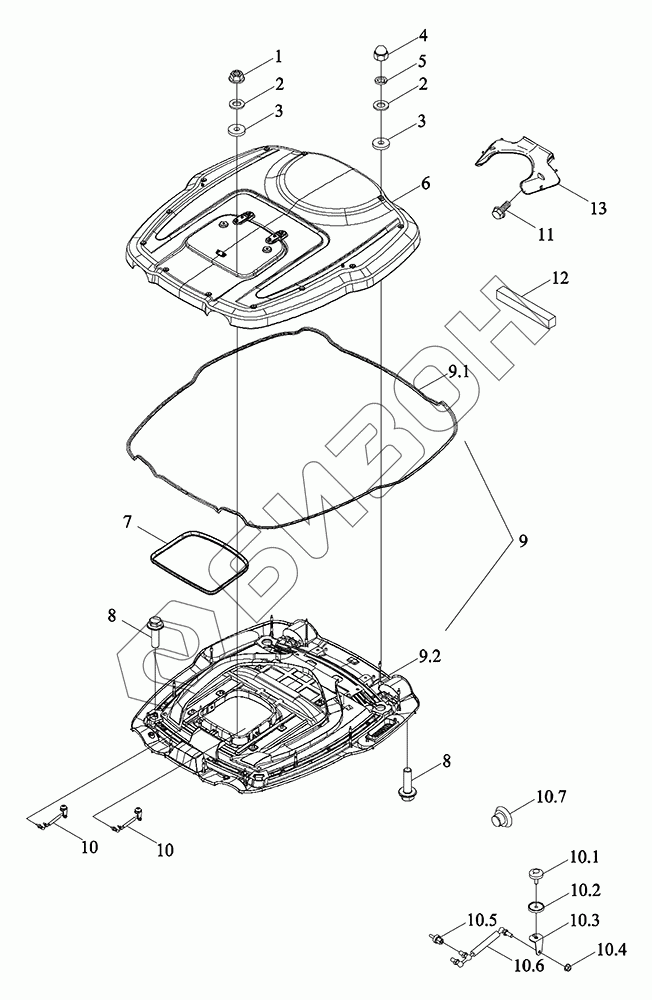

Графический каталог запасных частей к технике: LOVOL TB1CA504-030K. Крыша в сборе

Тип техники

Марка

Модель

Схема

9.1

9.2

10.1

10.2

10.3

10.4

10.5

10.6

10.7

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TS04451010000	TS04451010000	Кабина в сборе	Загрузка ...
TS04453015000K	TS04453015000K	Крышка	Загрузка ...
1	GBT6177.1-M6-8-A2L	Гайка с фланцем	Загрузка ...
2	GBT96.1-6-A3L	Шайба большая	Загрузка ...
3	TS06453015001	Прокладка уплотнения	Загрузка ...
4	GBT923-M6-A1-50	Гайка с фланцем	Загрузка ...
5	GBT93-6-A3L	Гровер	Загрузка ...
6	TS04453025100	Накладка внешняя верхняя	Загрузка ...
7	TS04453015400	Прокладка крышки люка	Загрузка ...
8	GBT5789-M6X20-8.8-A2L	Болт с фланцем	Загрузка ...
9	TS04453015202b	Внутренняя верхняя накладка	Загрузка ...
9.1	TS04453015501	Полоса уплотнительная	Загрузка ...
9.2	TS04453015200b	Внутренняя верхняя накладка	Загрузка ...
10	TS06453015600	Пружина	Загрузка ...
10.1	TS04451013106	Болт пластиковый литой	Загрузка ...
10.2	TS06453015605	Подушка	Загрузка ...
10.3	TS06453015607	Кронштейн монтажный сварной	Загрузка ...
10.4	GBT6177.1-M8-10-A2L	Гайка с фланцем	Загрузка ...
10.5	TS06453015602	Гнездо монтажное	Загрузка ...
10.6	TS06453015601	Пружина пневматическая	Загрузка ...
10.7	TS04451013109	Заглушка болта пластиковая литая	Загрузка ...
11	GBT5789-M6X12-8.8-A2L	Болт с фланцем	Загрузка ...
12	TS06453015010	Губки	Загрузка ...
13	TS04453015320a	Воздуховод	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
